- 56 -
Steuerzentrale
EF Ausgang Elektrobremse (nicht für GRIZZLY / OAK 800.4 verfügbar)
Anschluss für die beiden weißen Versorgungskabel der Elektrostandbremse, mit welcher der Motor ausgestattet
ist.
Die Aktivierung erfolgt nur, wenn die Parkplatzsperre vollständig angehoben ist (24Vcc / 12Vcc).
BT Eingang für Zuführer Elektrobremse für Stromausfälle (nicht für GRIZZLY / OAK 800.4 verfügbar).
Hierdurch wird die unterbrechungslose Versorgung der Elektrobremse auch bei Stromausfall ermöglicht und ein
selbsttätiges Absenken der Parkplatzsperre bei Ausfall der Stromversorgung vermieden. Die Batterien nicht direkt an
diesen Eingang anschließen, sondern das Originalzubehör “BATT-US” .
ANTENNE
Antennenverbindung für integrierten Empfänger
START
Eingang N.O., der das Ö nen und Schließen der Parkplatzsperre steuert. Beim Ö nen wird der Befehl ignoriert.
PDM
Eingang programmierbar über die Parameter -3. Ebene, -3. Ebene und -2. Ebene. Kann im Ausgang AUX wiederholt werden.
OPEN
N.O.-Eingang nur Ö nen. Bei der Steuerung dieses Eingangs führt die Automation das Ö nungsmanöver und eventuell auch
das automatische Schließen durch, sobald der Eingang frei ist. Eventuelle Tages- oder Wochenuhren oder -Timer anschließen.
CLOSE
N.O.-Eingang für Schließen. Erlaubt das Schließen der Automation nur dann, wenn die Sicherheitsvorrichtungen nicht ange-
sprochen haben. Betriebsart programmierbar über den Parameter -1. Ebene.
FTC
Sicherheitseingang N.O. (Photozellen).
Das gewünschte Programm über die Programmierung des Parameters -1. Ebene
eingeben. It triggers only in the closing phase; it never triggers in opening.
STOP
Sicherheitseingang N.C. Wenn er eingeschaltet wird, stoppt er sofort das Automationssystem. Während der Pause löscht ein
Stopp-Befehl den automatischen Schließvorgang, so dass die Parkplatzsperre in Erwartung neuer Befehle geö net bleibt.
FCA
N.O.-Eingang Hubende beim Ö nen. Beendet beim Ansprechen den Ö nungshub.
FCC
Eingang Pressostat für Endschalter der Schließung (siehe Absatz 7.4, Parameter PP).
N.C.-Eingang Hubende beim
Schließen. Beendet beim Ansprechen den Schließhub (Nur für GRIZZLY / OAK 800.4).
DE
DEUTSCH

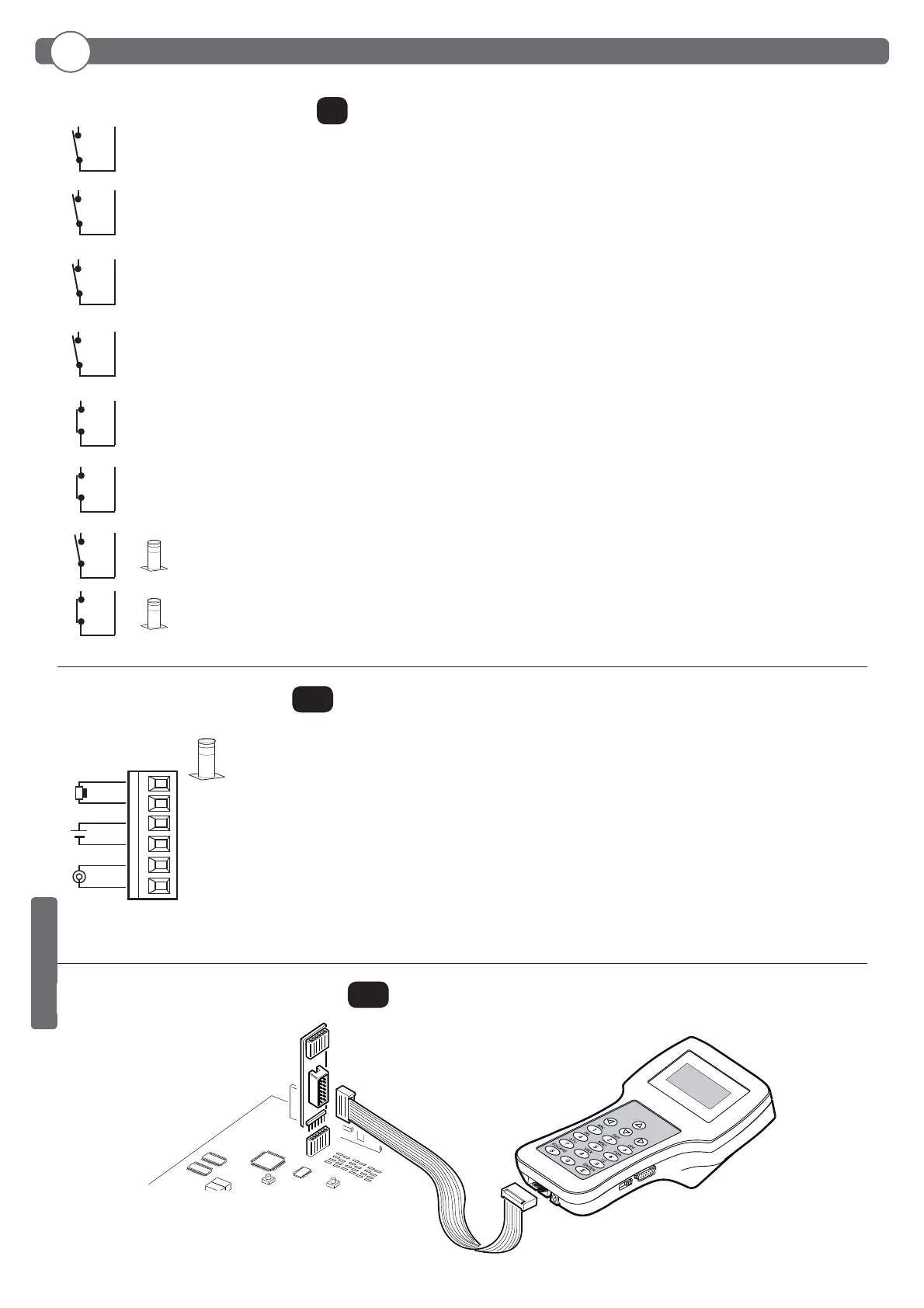

6.4
J9
KLEMMBRETT EINGÄNGE/AUSGÄNGE
6.5
J10
KLEMMLEISTE ELEKTROBREMSE/ANTENNE
6.6
J13
PROGRAMMIERANSCHLUSS
FTC
COM
STOP
COM
FCC
COM
START
COM
PDM
COM
OPEN
COM
CLOSE
COM
EF
BAT
+
SHIELD
ANT
FCA
COM
