La centrale de commande a été développée pour le contrôle de bornes automatiques.
1. AVANT-PROPOS

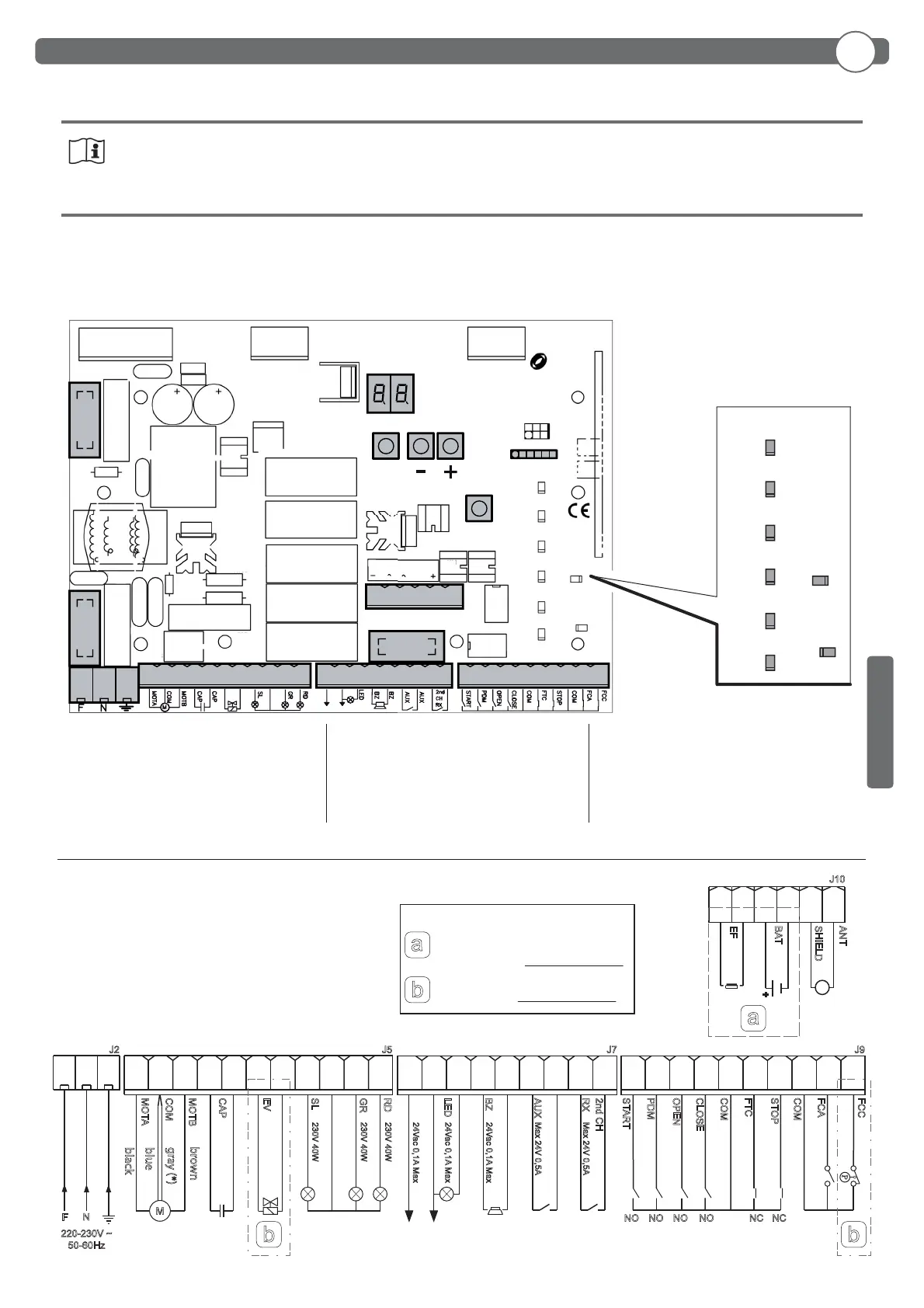

J2: Bornier alimentation 230Vca
J5: Bornier de puissance
J7: Bornier alimentation accessoires/sorties
J9: Bornier entrées/sorties
J10: Bornier frein électrique/antenne
J13: Connecteur programmeur
DL: Moniteur 2 caractères
SW1: Touche de commande “START”
LED
FCA
FCC
STOP
CLOSE
OPEN
PDM
START
FOTO
- Logique à microprocesseur
- Diodes qui a chent l’état des entrées
- Récepteur radio 433MHz; 2048 codes
- Moniteur 2 caractères
2. CARACTERISTIQUES PRINCIPALES
- Sorties con gurables
- Connecteur PROGRAMMEUR
- TERMON
F1: Fusible de ligne : 5x20 8A T
F2: Fusible sorties et accessoires : 5x20 1A T
F3: Fusible basse tension : 5x20 500mA T
F,+,-: Boutons de programmation
