Centrale de commande
FR
L = 200,05 mm
H= 275,50 mm
P= 126,08 mm
H
L
P
FRANÇAIS
3. CARACTERISTIQUES TECHNIQUES
- Alimentation: 230Vac ±10% 50/60 Hz
- Sortie moteur: 230Vac; 1,5A max
- Sortie clignotant/feu de signalisation: 230Vac; 40W max
- Sortie accessoires 24Vca. 3W max
4. SECURITE DE L’INSTALLATION
Pour atteindre le degré de sécurité requis par la législation en vigueur, lisez attentivement et suivez les prescriptions suivantes.
1) Tous les branchements dans le bornier doivent être e ectués après avoir lu attentivement les indications reportées dans ce mode
d’emploi et en suivant les règles générales et de bonne technique qui règlent la réalisation des installations électriques.
2) Prévoyez en amont de l’installation un disjoncteur omnipolaire avec une distance d’ouverture des contacts de 3 mm min.
3) Installez, où il n’est pas prévu, un interrupteur di érentiel avec un seuil de 30 mA.
4) Véri ez l’e cacité de la mise à la terre et reliez-y tous les composants de l’automation dotés d’une borne ou d’un l de terre.
5) Prévoyez la présence d’au moins un signal externe de type “feux rouges” ou clignotant ainsi qu’un panneau signalant le danger ou
d’avertissement.
6) Appliquez tous les dispositifs de sécurité requis par le type d’installation en prenant en compte les risques qu’elle peut provoquer.
7) Dans les goulottes, séparez les lignes d’alimentation (sec. min. 1,5 mm
2
) de celles de signal en basse tension (sec. min. 0,5 mm
2
).
- Température de fonctionnement -20° +60°
- Humidité sans condensation 95%
- Catégorie de protection IP54
- Température de stockage -25° +55°
- Température de stockage dans le 24h -25° +70°

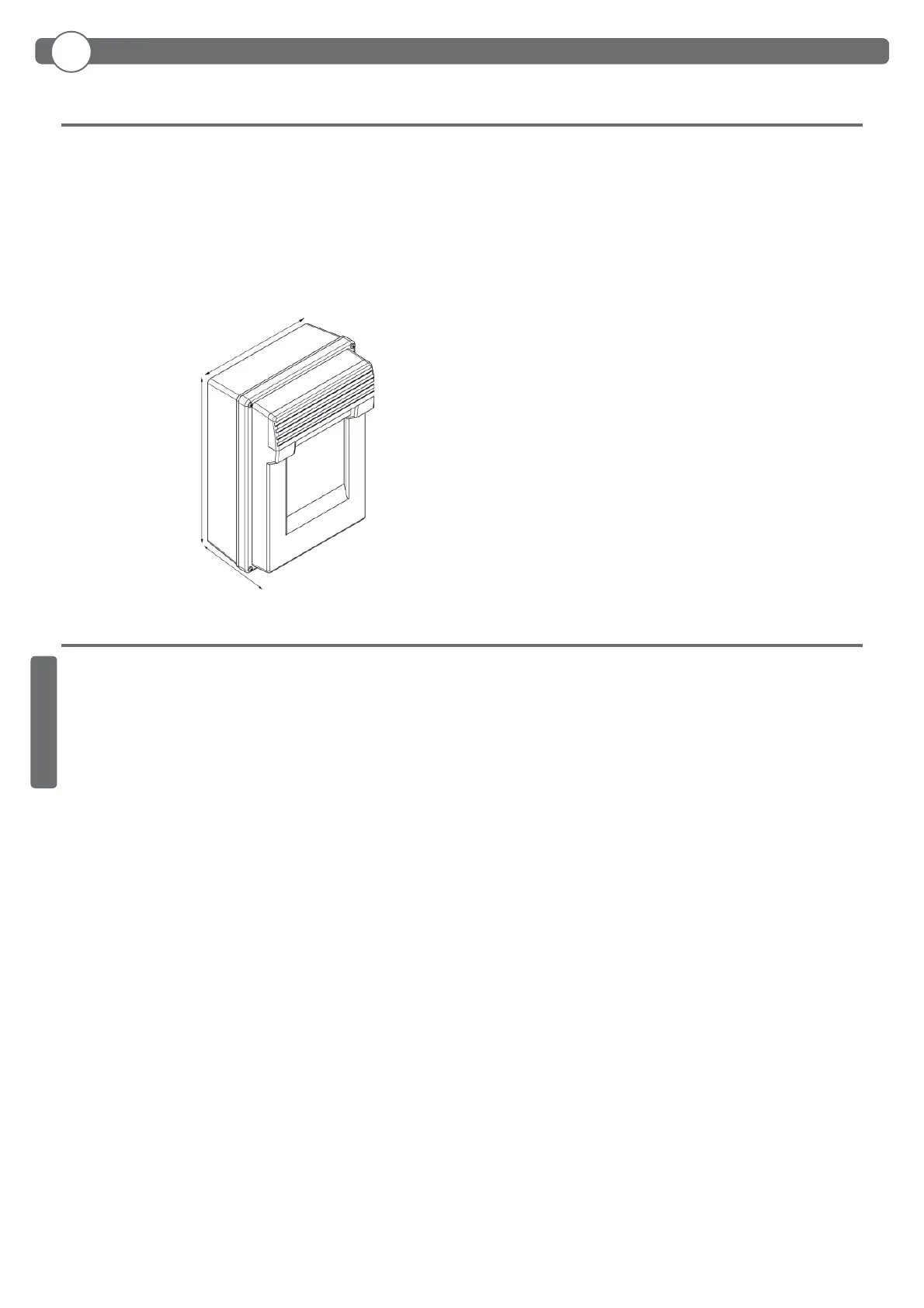

3.1 DIMENSIONS TABLEAU DE COMMANDE
