BFT CDS 1.3 - 1 Introduzione; 2 Caratteristiche Principali

- 5 -
IT

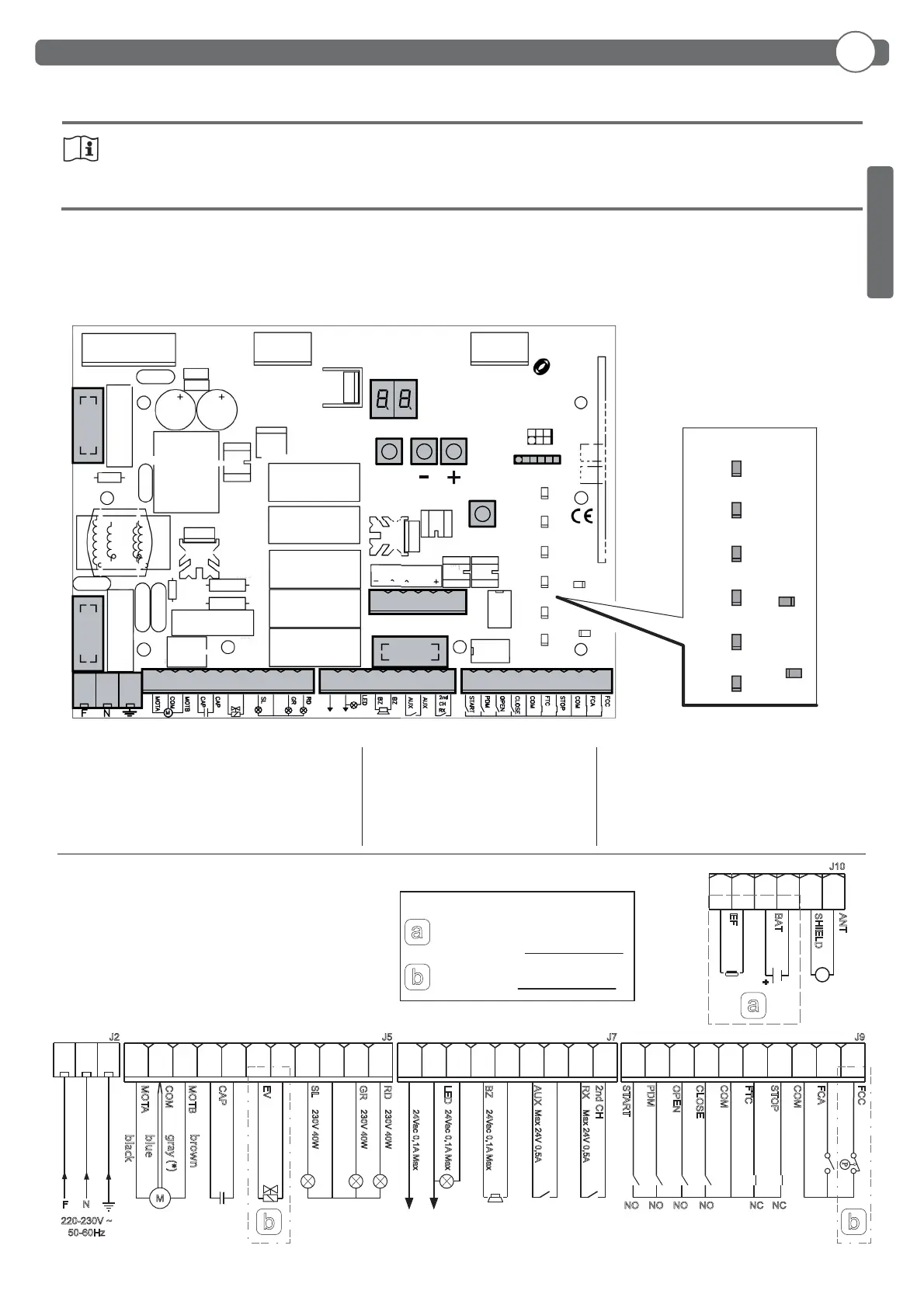

Centrale di comando
3
+
M
J10
FCC FCA
ANT BAT EF SHIELD
COM STOP FTC COM CLOSE OPEN PDM START
2nd CH RX
Max 24V 0,5A
AUX
Max 24V 0,5A
RD GR SL EV CAP MOTB COM MOTA
24Vac 0,1A Max
LED BZ
24Vac 0,1A Max 230V 40W 230V 40W 230V 40W
J9J7J5J2
220-230V ~
50-60Hz
NCNCNONONONO
24Vac 0,1A Max
F N
b b
a
NOTE / NOTES / NOTES / NOTEN / NOTAS:
Non disponibile per/Not available for/
Non disponible pour/ Nicht verfügbar für/
No disponible para GRIZZLY / OAK 800.4
Solo per/Only for/Uniquement pour/
Nur für/Sólo para GRIZZLY / OAK 800.4
a
b
brown
gray (*)
blue black
(*) Se presente • If present • S’il est présent
Falls vorhanden • Si está presente
ITALIANO
La centrale di comando è stata sviluppata per gestire dissuasori automatici monofase.
2. CARATTERISTICHE PRINCIPALI
1. INTRODUZIONE
J2: Morsettiera alimentazione 230Vac
J5: Morsettiera di potenza
J7: Morsettiera alimentazione accessori/uscite
J9: Morsettiera ingressi/uscite
J10: Morsettiera elettrofreno/antenna
J13: Connettore programmatore
DL: Display 2 digit
SW1: Tasto di comando “START”
EV EV
24 Vac
J10
F2
J9J7J5
J2
F1
F3
DL
SW1
J13
F
LED
FCA
FCC
STOP
CLOSE
OPEN
PDM
START
FOTO
F1: Fusibile di linea: 5x20 8A T
F2: Fusibile uscite e accessori: 5x20 1A T
F3: Fusibile bassa tensione : 5x20 500mA T
F,+,-: pulsanti di programmazione
- Logica a microprocessore
- Led che visualizzazione lo stato degli ingressi
- Ricevente radio 433MHz 2048 codici
- Display 2 digit
- Uscite con gurabili
- Connettore PROGRAMMATORE
- TERMON
