- 6 -
IT

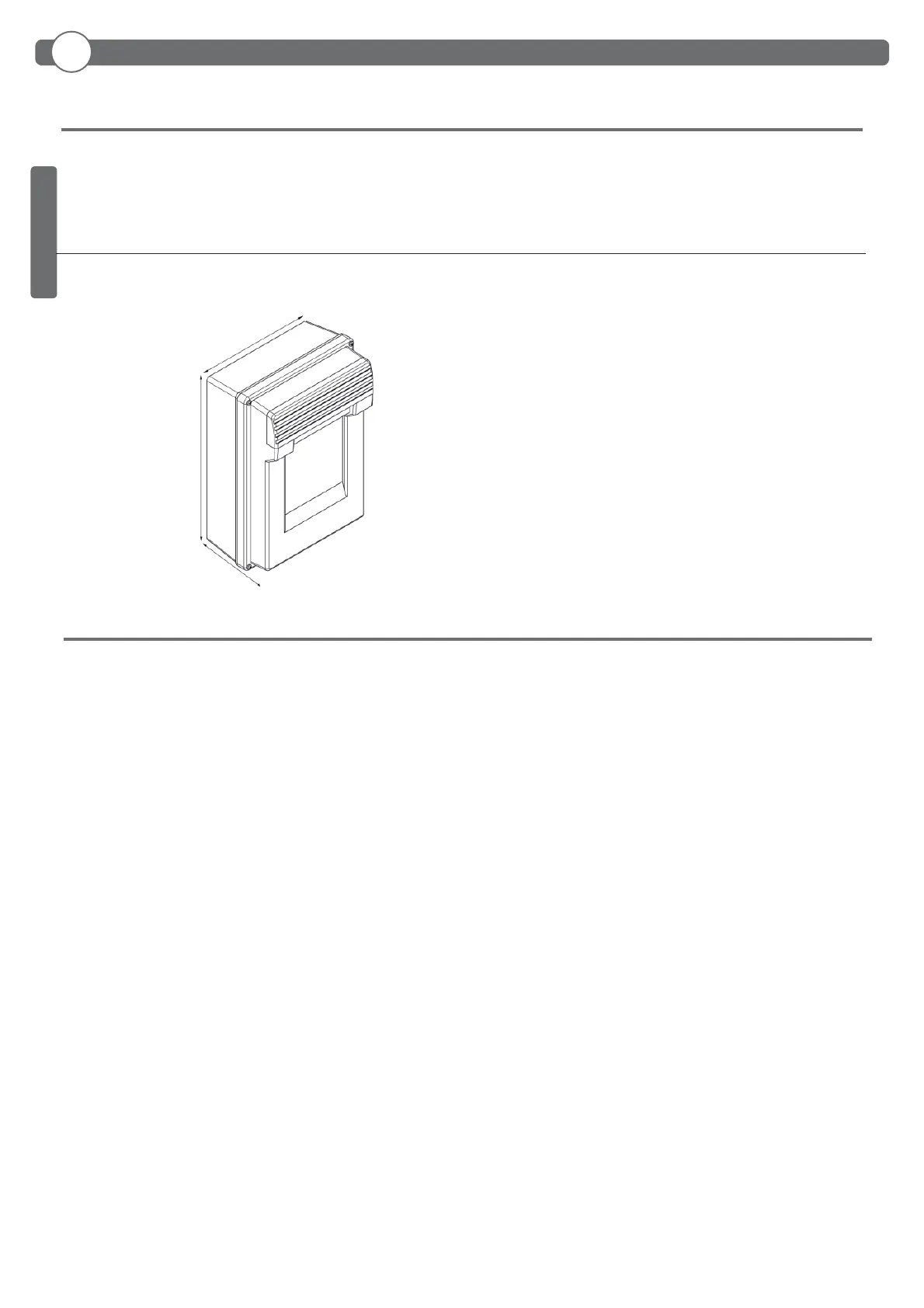

Centrale di comando
L = 200,05 mm
H= 275,50 mm
P= 126,08 mm
H
L
P
ITALIANO
4. SICUREZZA DELL’INSTALLAZIONE
1) Realizzare tutti i collegamenti in morsettiera leggendo attentamente le indicazioni riportate in questo manuale ed osservando le norme
generali e di buona tecnica che regolano l’esecuzione degli impianti elettrici.
2) Predisporre a monte dell’installazione un interruttore magnetotermico omnipolare con distanza di apertura dei contatti di min. 3 mm.
3) Installare, ove non sia previsto, un interruttore di erenziale con soglia 30 mA.
4) Veri care l’e cacia dell’impianto di messa a terra e collegare a questa tutte le parti dell’automazione provviste di morsetto o cavo di
terra.
5) Prevedere la presenza di almeno un dispositivo di segnalazione esterna, di tipo semaforico o lampeggiante, a ancato da un cartello
segnaletico di pericolo o di avviso.
6) Applicare tutti i dispositivi di sicurezza richiesti dalla tipologia dell’installazione considerando i rischi che essa può causare.
7) Separare nelle canalizzazioni le linee di potenza (sez. min. 1,5 mm
2
) da quelle di segnale in bassa tensione (sez. min. 0,5 mm
2
).
3. CARATTERISTICHE TECNICHE
-Alimentazione 230Vac +-10%, 50/60Hz
-Uscita motore 230Vac; 3A max
-Uscita lampeggiante/semaforo 230Vac; 40W
-Uscita accessori 24Vac; 1A max
- Temperatura di funzionamento -20° +60°
- Umidità senza condensazione 95%
- Grado di protezione IP54
- Temperatura di stoccaggio -25° +55°
- Temperatura di stoccaggio no a 24h -25° +70°
3.1 DIMENSIONI QUADRO DI COMANDO
