- Prima di dare un comando all’automazione veri care di aver selezionato correttamente il tipo di dissuasore nel modo seguente:
Selezione dissuasore
- Per selezionare il dissasore collegato tenere premuti i tasti F e + per 2 secondi.
- Selezionare il tipo di dissuasore utilizzando i pulsanti +/-.
- Per confermare premere i tasti F e +.
- Selezionare frequenza di rete tramite paramentro (vedi programmazione di 3° livello).
- (Solo GRIZZLY / OAK 800.4) Selezionare la tipologia del pressostato tramite il parametro (vedi programmazione di 3° livello).
- Veri care modalità di collegamento per funzionamento simultaneo, se si pilotano più dissuasori contemporaneamente (vedi paragrafo 9).

GRIZZLY Ø273-600

EASY Ø115-500

DK Ø210-500

GRIZZLY Ø273-800 / OAK 800.4

EASY Ø200-700

DK Ø210-700

GRIZZLY Ø273-600/SCT

DEFENDER Ø273-700

DK/500V

GRIZZLY Ø273-800/SCT / OAK 800.4/SCT

DEFENDER Ø273-700A

DK/700V

DKN Ø220-500

DK/E-V

DKN Ø220-700

DK/E-S
Elettrovalvola (230Vac) solo GRIZZLY / OAK 800.4
ITALIANO
5. OPERAZIONI PRELIMINARI

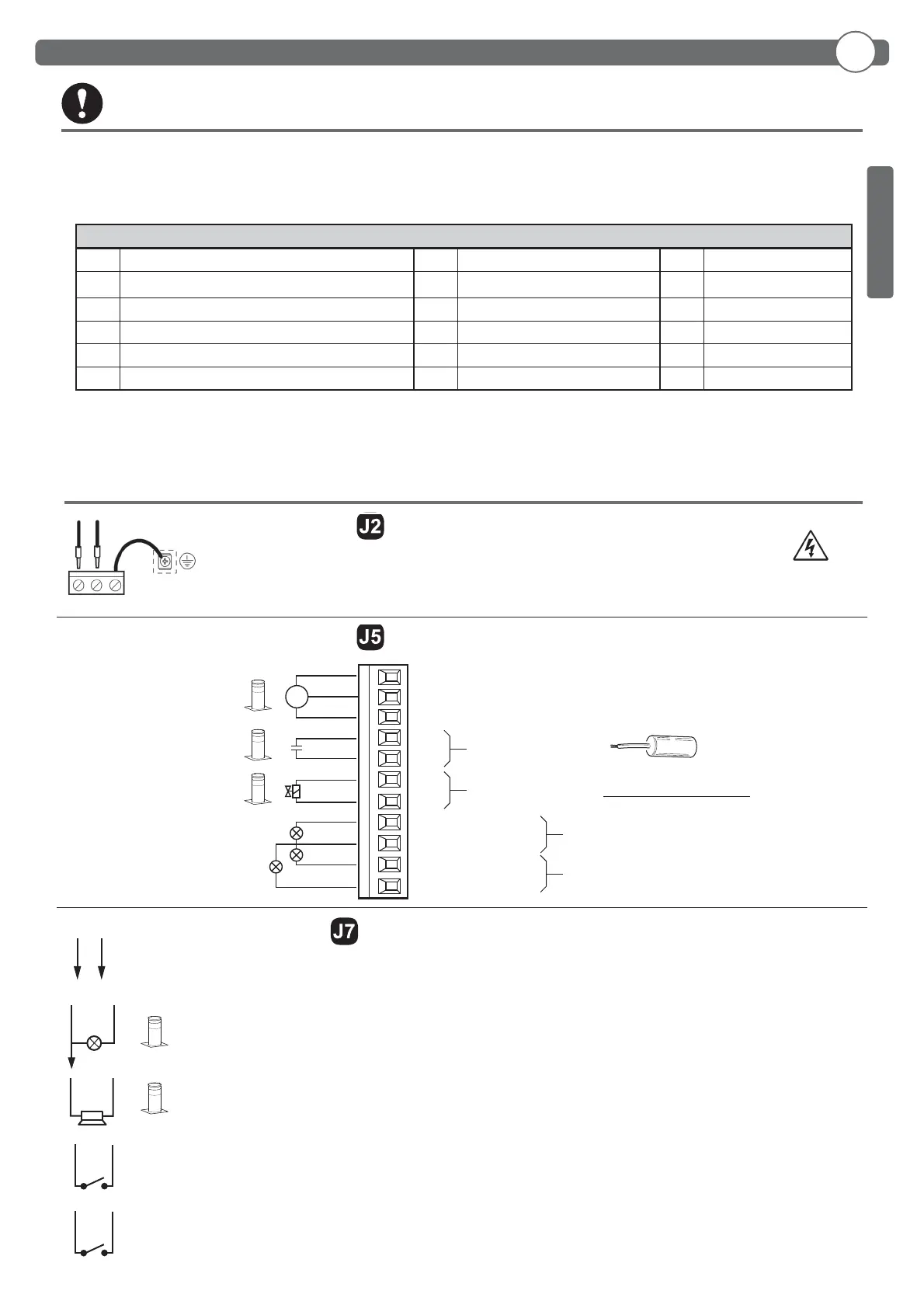

6. COLLEGAMENTI E FUNZIONALITA’ DI INGRESSI E USCITE
LINEA 230V
Alimentazione a 230V 50/60Hz con protezione interna a mov e fusibile (5x20) da 8A T.
Collegare la fase ed il neutro come riportato in serigra a. Utilizzare un cavo tipo H07RN-F 2x1,5+T min.
Collegare il conduttore giallo/verde della rete di alimentazione al morsetto di terra dell’apparecchio.
6.3 MORSETTIERA ACCESSORI/USCITE
6.1 MORSETTIERA DI POTENZA
6.2 MORSETTIERA DI POTENZA
L
NE
2nd
CH
RX
24 Vac
LED
24 Vac
BZ
BZ
AUX AUX
MOTA
COM
MOTB
CAP
EV
CAP
EV
SL
GR
RD
M
MOTA/APERTURA
MOTB/CHIUSURA
Lampeggiante (230Vac)
Semaforo (230Vac)
CAP
CAP
EV
EV
SL (Lampeggiante)
SL COM
GR (lanterna verde)
RD (lanterna rossa)
COM
TABELLA DISSUASORI
Condensatore motore
(Fornito con il dissuasore)
OUT24
Uscita 24Vac, 1A MAX
LED (Luci cappello)
Uscita autoalimentata. 24Vac, 100mA max
BZ (Buzzer cappello)
Uscita autoalimentata. 24Vac, 100mA max
AUX
Uscita programmabile di relé a contatto pulito 500mA max, 24Vac/dc. Per le impostazioni utilizzare il parametro -2°liv.
2nd CH RX
Uscita di relé a contatto pulito 500mA max, 24Vac/dc.
