BFT CDS 1.3 - 8 Recepteur Radio; Données Techniques Recepteur; Fonction Canal Radio; Installation Antenne

- 45 -
Centrale de commande
FR
FRANÇAIS
En cas d’installations standard qui n’exigent pas de fonctions avancées, il est possible d’e ectuer la mémorisation
manuelle des émetteurs, se référant au tableau de programmation A et à l’exemple pour la programmation de base.
1) Si l’on désire que l’émetteur active la sortie 1, appuyer sur la touche PR1, ou bien, si l’on désire que
l’émetteur active la sortie 2, appuyer sur la touche PR2.
2) Quand la led DL1 clignote, appuyer sur la touche cachée P1 de l’émetteur, la led DL1 restera allumée de
manière  xe.
3) Appuyez sur la touche de mémorisation de l’émetteur; la Del DL1 se met à clignoter rapidement pour signaler
que la mémorisation est accomplie. Elle reprend ensuite son clignotement normal.
4) Pour mémoriser un auter trasmetteur répéter les étapes 2) et 3).
5) Pour quitter le mode de mémorisation attendre jusqu’à l’extinction totale de la led ou bien appuyer sur la
touche d’une télécommande à peine mémorisée.
NOTE IMPORTANTE: MARQUER LE PREMIER EMETTEUR MEMORISE AVEC L’ETIQUETTE CLE (MASTER)
Le premier émetteur, en cas de programmation manuelle, attribue le code clé au récepteur; ce code est nécessaire
pour pouvoir e ectuer le clonage successif des émetteurs radio.
8.4 PROGRAMMATION MANUELLE
Touche cachée

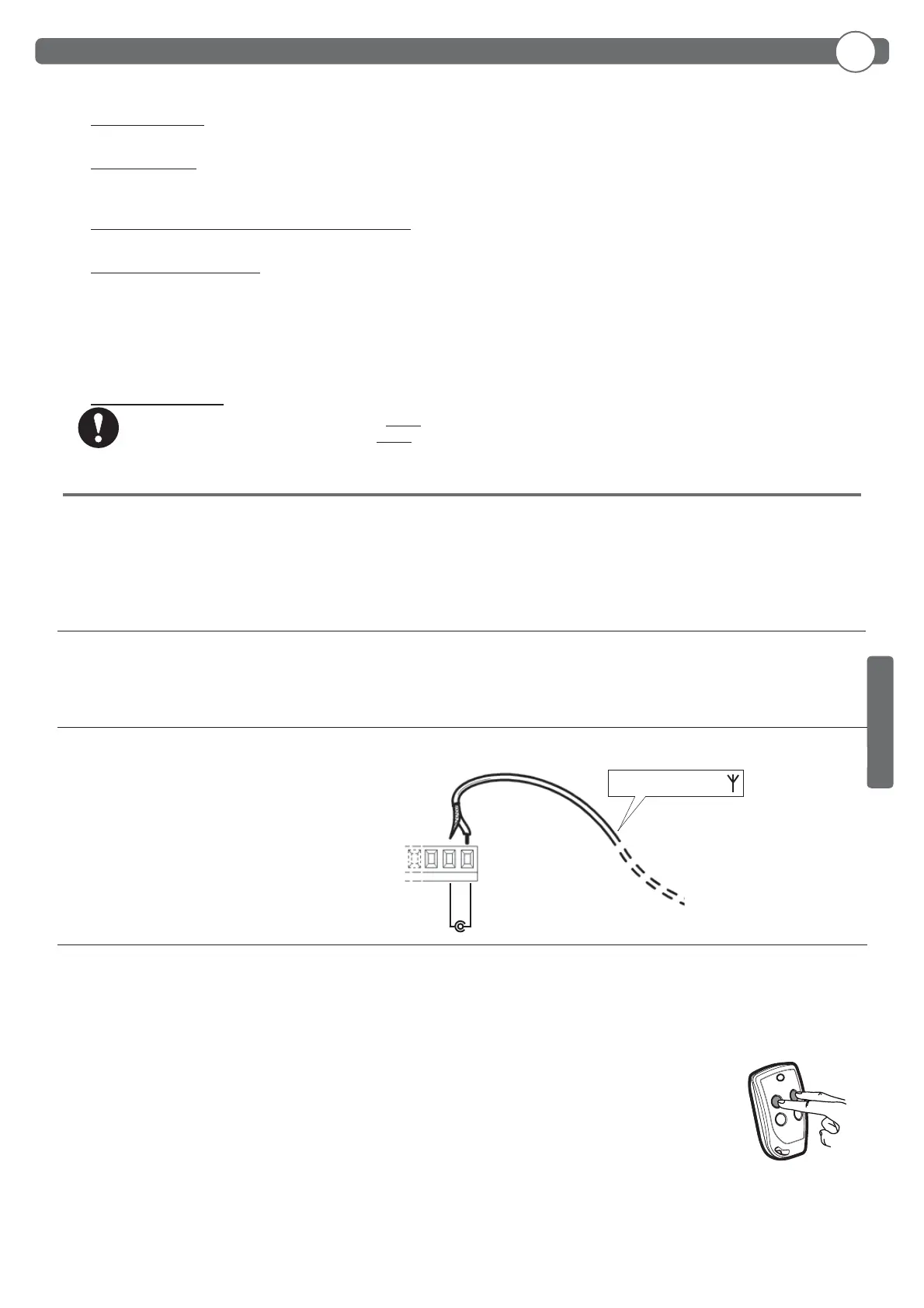

8. RECEPTEUR RADIO
câble antenne RG58
8.1 DONNÉES TECHNIQUES RECEPTEUR
- N° max radio-émetteurs mémorisables : 2048
- Fréquence: 433.92MHz
- Code à moyen: Algorithme rolling-queues
- N°combinaisons: 4 milliards
8.2 FONCTION CANAL RADIO
Canal 1: Sélectionner la commande depuis le paramètre R1
Canal 2: Ferme le contact à relai sur le bornier J7 “2nd CH RX”.
8.3 INSTALLATION ANTENNE
Utiliser une antenne accordée sur 433MHz.
Raccorder l’éventuelle antenne accordée
sur les bornes antenne. Utiliser un câble
coaxial RG58.
SHIELD
ANT
J10
Description paramètres niveau 3
·
 : Polarité entrée
L’entrée est con gurable à condition qu’elle soit pilotée par des contacts N.O. ou N.C.
·
: Polarité sortie
Il est possible de con gurer les sorties comme N.O. ou N.C., néanmoins en cas de coupure de courant, les contacts s’ouvrent dans
tous les cas.
·
: Validation commandes pendant le temps de pause
En fonction du paramétrage, l’automation accepte ou refuse les commandes lors de la montée.
·
: Fonctions spéciales PDM
=1. Le PDM est utilisé comme validation de la montée. Aucune commande de montée n’est acceptée tant qu’il n’a pas été ac-
tionné. Tant que le PDM est actionné, aucune commande de descente n’est acceptée et la borne reste donc levée.
=2. Le PDM fonctionne comme au point 1, mais en cas de logique automatique, il recharge le temps de pause.
=3. Le PDM fonctionne comme validation du dispositif TERMON. En fonction du paramétrage , la fermeture ou l’ouverture du
contact permet d’activer ou de désactiver le dispositif TERMON. Cela permet de relier un horodateur ou un thermostat avec
un contact propre de façon à optimiser le dispositif de chau age.
·
: Polarité pressostat (entrée FCC)
N.O. : Type de pressostat utilisé jusqu’en 2012.
N.F. : Type de pressostat utilisé depuis 2013.
