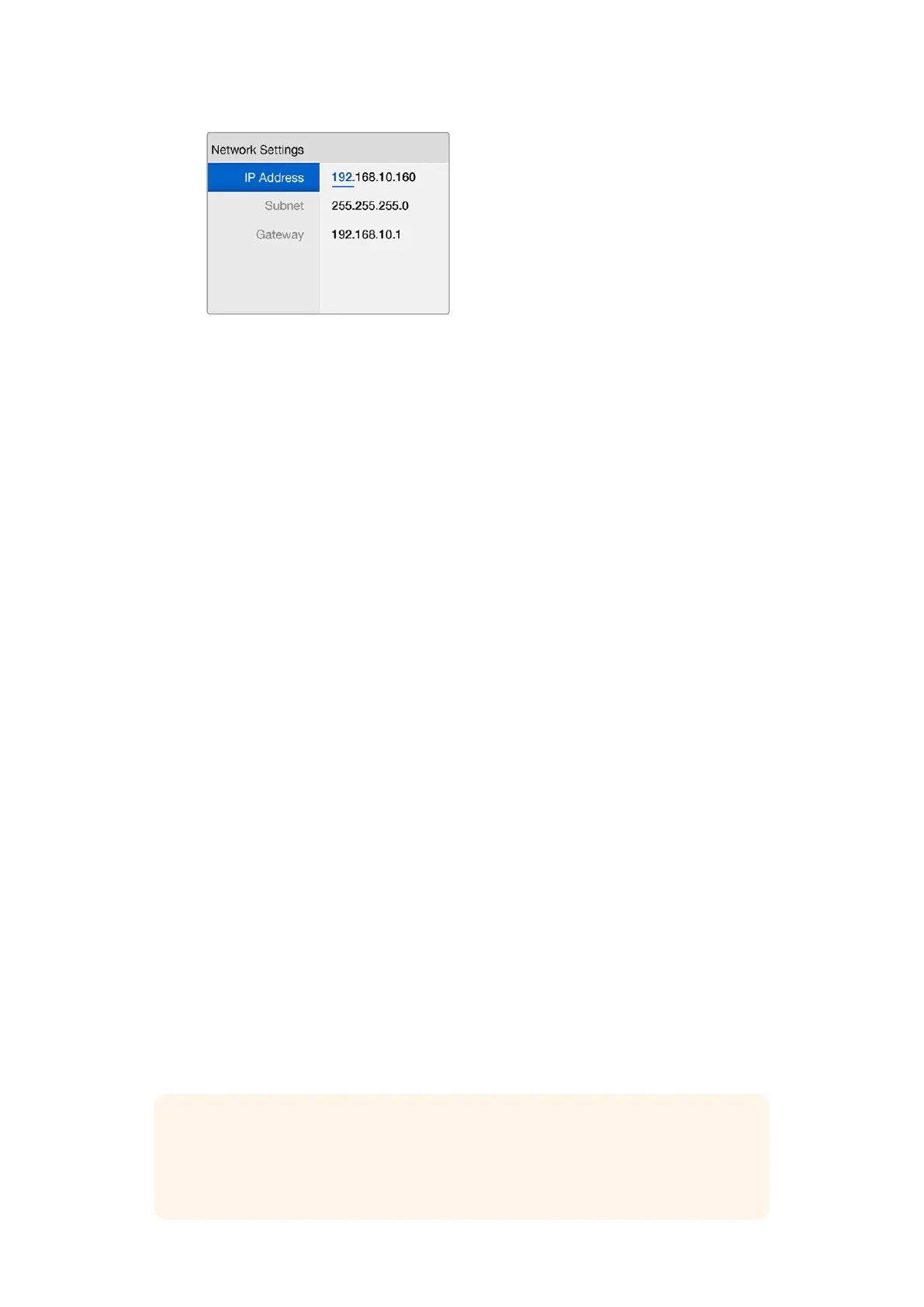

Benutzen Sie den Drehregler und die Ansichtstasten
an der Frontblende Ihres Blackmagic MultiView 16,
um Ihren Netzwerkeinstellungen Werte zuzuweisen
Einstellungen mit dem Teranex
MiniSmart Panel ändern
Das Teranex Mini Smart Panel lässt sich an der Vorderseite Ihres Blackmagic MultiView 4 anbringen
und ersetzt die Standard-Frontblende. Das Smart Panel bietet mittels Tasten, einem Drehregler und
dem eingebauten LCD schnellen Zugriff auf Einstellungen.
Installation eines Teranex Mini Smart Panels
Die Installation Ihres optionalen Smart Panels ist einfach. Panel und Frontblende sind während des
Betriebs austauschbar, d.h. Ihr Blackmagic MultiView 4 braucht während der Installation nicht
ausgeschaltet zu werden.
1 Entfernen Sie die zwei M3-Schrauben auf beiden Seiten der Standard-Frontblende Ihres
Blackmagic MultiView 4 mithilfe eines PZ-Schraubendrehers der Größe 2. Nehmen Sie die
Blende vorsichtig von der Vorderseite Ihres Geräts ab.
2 Entfernen und verwahren Sie die Leuchtröhre, die die Status-LED des Geräts mit dem
LED-Fenster unten an der Standard-Frontblende verbindet. Diese Röhre wird zur
Erleuchtung der eingebauten Status-LED benötigt, wenn kein Smart Panel installiert ist.
3 Richten Sie die Verbinder an der Rückseite des Smart Panels auf deren Gegenstücke an
der Front Ihres Blackmagic MultiView 4 aus. Drücken Sie das Smart Panel leicht gegen das
Gerät, bis die Verbinder fest sitzen. Das Smart Panel ist präzise anzulegen, sodass es auf
der Vorderseite Ihres Blackmagic MultiView 4 fest einrastet.
4 Setzen Sie die vorhandenen M3-Schrauben der Standard-Frontblende wieder ein.
Wenn Ihr Blackmagic MultiView 4 in einer Teranex Mini Rack-Wanne installiert ist, nehmen Sie ihn
aus dem Rack heraus, um an die Schrauben der Frontblende zu gelangen.
Weitere Informationen finden Sie im Abschnitt „Installation in einem Geräte-Rack“.
Der USB-Port Ihres Blackmagic MultiView 4 ist auch mit installiertem Smart Panel zugänglich.
ÖffnenSie einfach die USB-Gummiabdeckung, um auf den Port zuzugreifen. Das installierte Smart
Panel verdeckt die Mini-Switches (Minischalter) an der Frontblende, die man nun nicht mehr
betätigen kann. Stattdessen sind alle Schaltereinstellungen über das Menü des Teranex Smart
Panels verfügbar und können über das LCD vorgenommen werden.
TIPP Falls Sie Ihren Blackmagic MultiView 4 hinten in einem Rack-System oder an
Orten mit vielen Kabeln oder Aktivitäten montieren müssen, können Sie jederzeit auf
die mitgelieferte, extrem robuste Standard-Frontblende zurückgreifen und diese
wieder anbringen.
129129Einstellungen mit dem Teranex Mini Smart Panel ändern
