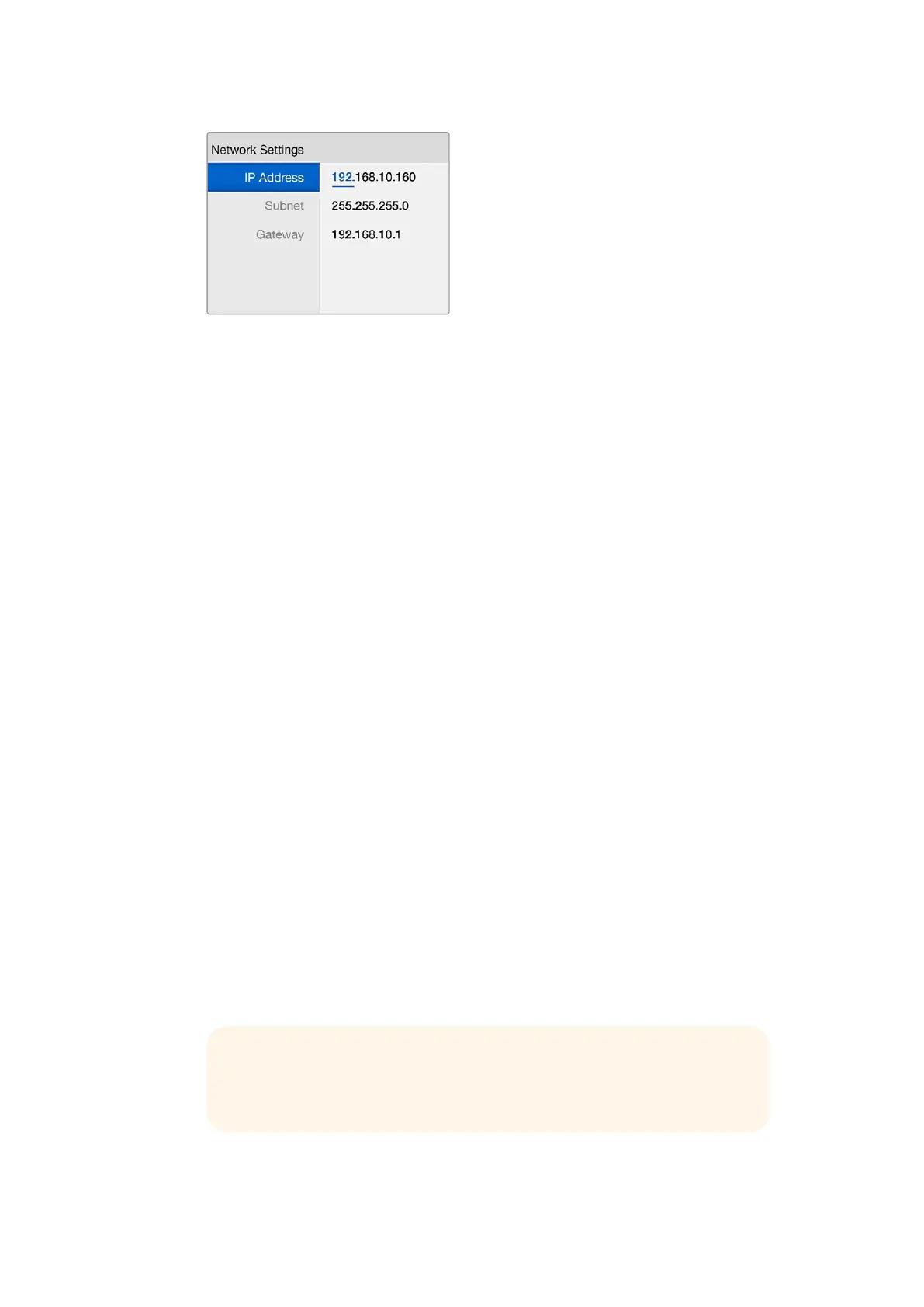

Для установки сетевых настроек используйте
поворотную ручку или кнопки
VIEW,
расположенные
на панели управления
Blackmagic
MultiView
16
Изменение настроек с помощью
Teranex
Mini
Smart
Panel
Teranex
Mini
Smart
Panel
устанавливают на место стандартной передней панели
Blackmagic
MultiView
4.
Ее кнопки
,
ручка и ЖК
-
дисплей обеспечивают быстрый доступ к настройкам
.
Установка
Teranex
Mini
Smart
Panel
Дополнительная панель
Smart
Panel
допускает установку непосредственно во время работы без
отключения
Blackmagic
MultiView
4.
1
Используя отвертку
Pozidriv
2,
открутите по два винта
M3
на боковых поверхностях
Blackmagic
MultiView
4
и осторожно снимите стандартную переднюю панель
.
2
Снимите и сохраните трубку
,
соединяющую светодиод с индикатором в нижней части
стандартной панели
.
Если
Smart
Panel
не установлена
,
эта трубка необходима для работы
встроенного индикатора состояния
.
3
Совместите разъем на тыльной стороне
Smart
Panel
с соответствующим разъемом на
лицевой поверхности
Blackmagic
MultiView
4
и осторожно надавите на
Smart
Panel
по направлению к устройству до упора
.
Smart
Panel
должна быть надежно соединена с
лицевой поверхностью
Blackmagic
MultiView
4.
4
Установите винты
M3
на прежнее место и закрутите их
.
Устройство
Blackmagic
MultiView
4,
размещенное на полке
,
необходимо предварительно вынуть
,
чтобы иметь доступ к винтам передней панели
.
Подробнее см
.
раздел
«
Установка в стойку
».
После установки
Smart
Panel
на
Blackmagic
MultiView
4
сохраняется доступ к
USB-
порту
.
Для этого
необходимо открыть пылезащитную резиновую крышку
.
Когда на устройство установлена
Teranex
Smart
Panel,
переключатели на передней панели не используются
.
Вместо них настройки изменяют с
помощью меню
Teranex
Smart
Panel
на ЖК
-
дисплее
.
СОВЕТ
.
Если
Blackmagic
MultiView
4
находится в стойках за другим
оборудованием
,
для защиты корпуса стандартную переднюю панель можно
установить обратно на место
.
281281
Изменение настроек с помощью
Teranex
Mini
Smart
Panel
