Paramètres des interrupteurs
Interrupteurs 8 et 7 - Sélection audio
Les interrupteurs 8 et 7 représentent respectivement les unités binaires 1 et 0. Cela signifie que
lorsque vous réglez les interrupteurs 8 et 7 sur différentes combinaisons On/Off, vous pouvez choisir
l'entrée SDI utilisée pour intégrer l'audio au signal de sortie multivue HDMI et SDI.

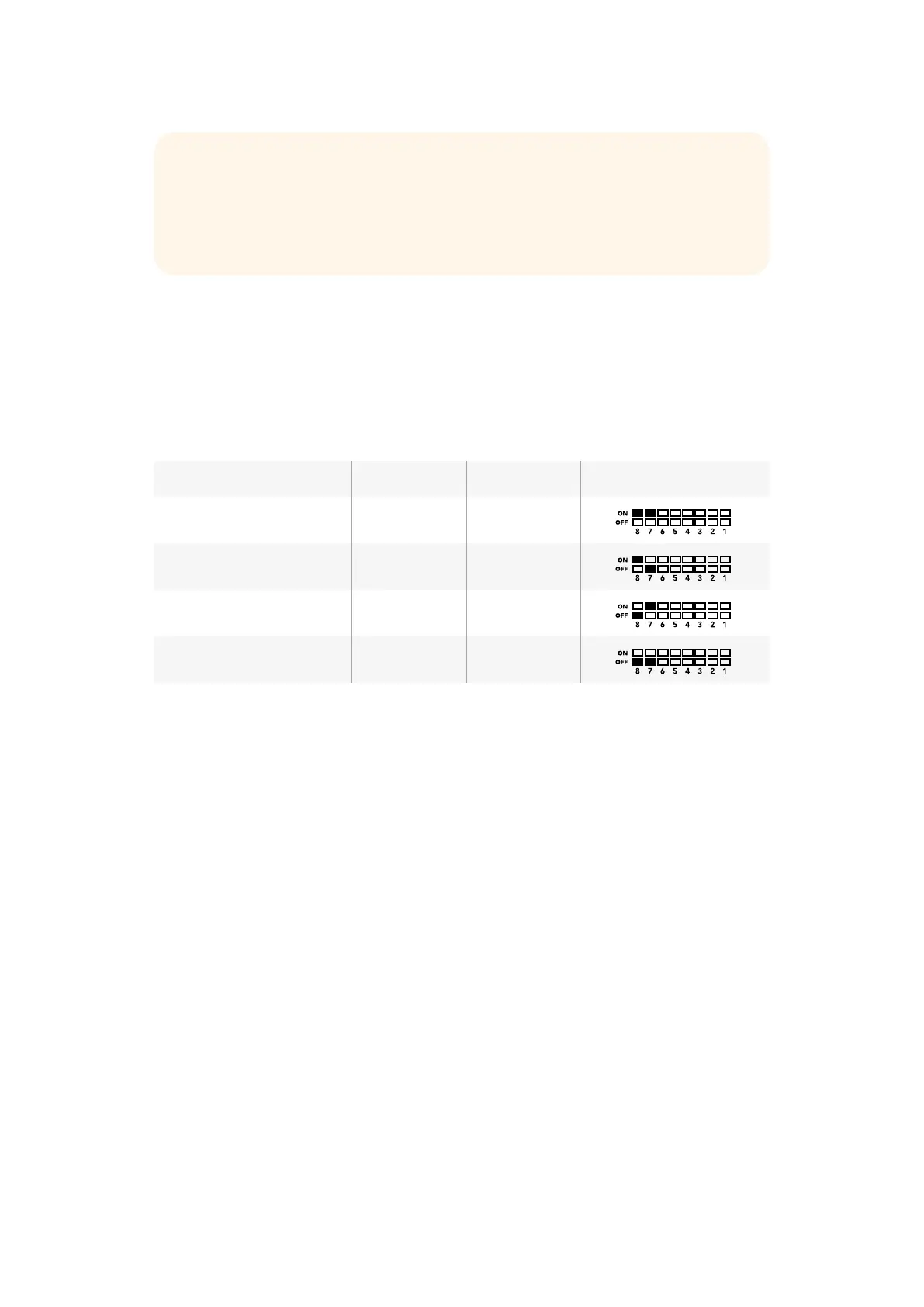

Tableau de sélection de l'audio
Source audio Interrupteur 8 Interrupteur 7 Schéma
Entrée 1 ON ON
Entrée 2 ON OFF
Entrée 3 OFF ON
Entrée 4 OFF OFF
Interrupteur 6 - Libellés
Réglez l'interrupteur 6 sur On pour afficher les libellés sur toutes les fenêtres du signal de sortie
multivue. Les libellés peuvent être réglés à l'aide du Blackmagic MultiView Setup, comme décrit
ultérieurement dans ce manuel. Réglez l'interrupteur 6 sur Off pour masquer les libellés.
Interrupteur 5 - Vumètres
Réglez l'interrupteur 5 sur On pour afficher les vumètres de toutes les fenêtres du signal de sortie
multivue. Réglez l'interrupteur 5 sur Off pour masquer les vumètres.
Interrupteur 4 - Bordures
Réglez l'interrupteur 4 sur On pour afficher les bordures entre chaque fenêtre multivue. Réglez
l'interrupteur 4 sur Off pour masquer les bordures.
Interrupteur 2 et 1
Les interrupteurs 2 et 1 représentent respectivement les unités binaires 1 et 0. Cela signifie que
lorsque vous réglez les interrupteurs 2 et 1 sur différentes combinaisons On/Off, vous pouvez
sélectionner le format de sortie du signal SDI du MultiView 4.
CONSEIL Même si un schéma fonctionnel est imprimé sous le Blackmagic MultiView 4,
de nouvelles fonctionnalités peuvent être ajoutées au fur et à mesure des mises à jour.
N'hésitez pas à vérifier les dernières versions du manuel pour obtenir les informations
les plus récentes. Téléchargez la dernière version de ce manuel sur la page
d'assistance de Blackmagic Design www.blackmagicdesign.com/fr/support.
9696Utiliser le Blackmagic MultiView Setup
