Réglage des paramètres à l'aide des
interrupteurs

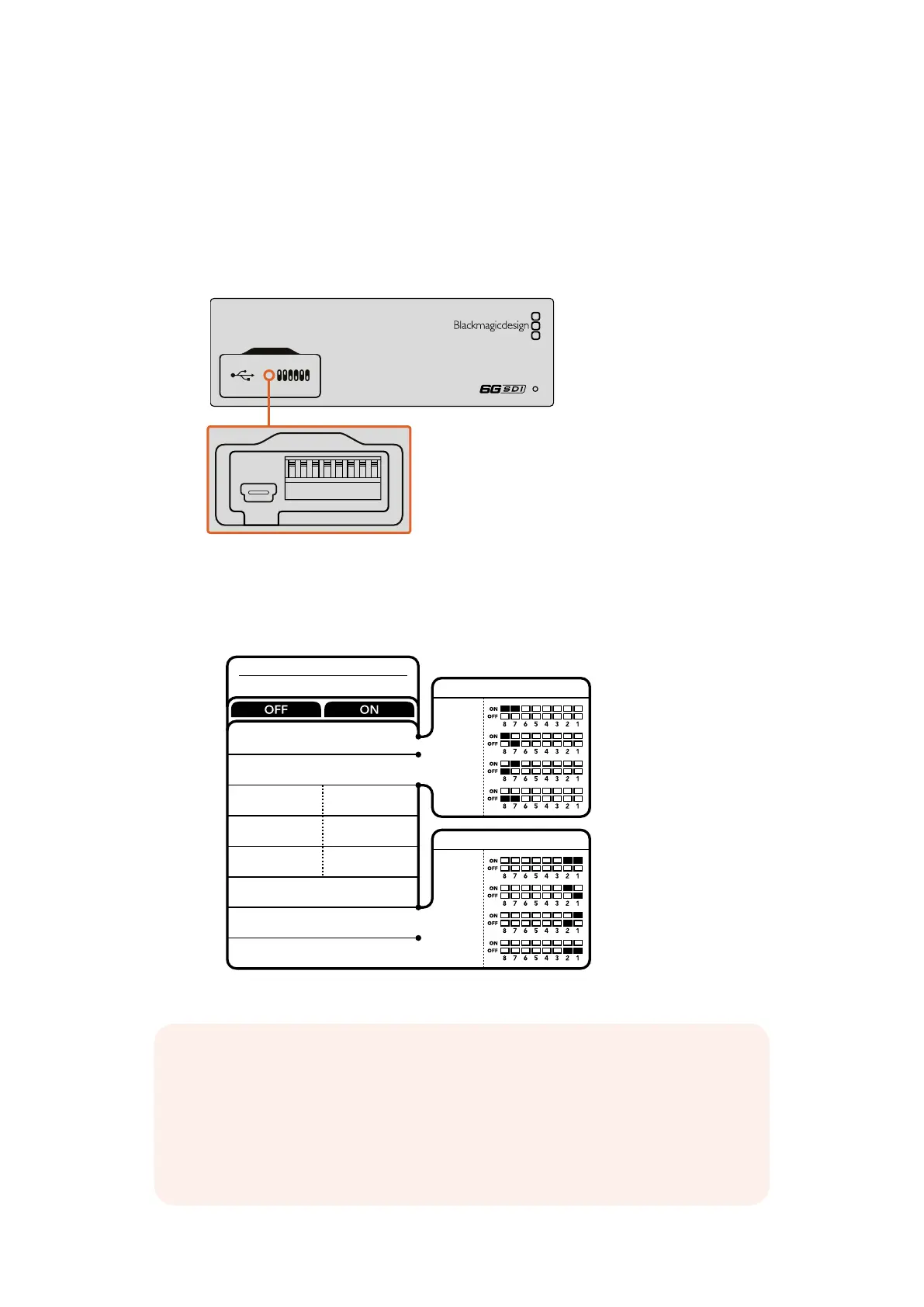

Sur le panneau avant du Blackmagic MultiView 4, le volet en caoutchouc protège les interrupteurs
qui servent à régler les paramètres. Les interrupteurs « On/Off » permettent de régler les paramètres
internes. Ils peuvent être modifiés à l'aide de la pointe d'un stylo.
Réglez les paramètres en changeant la position des interrupteurs avec un stylo.
Un schéma fonctionnel est imprimé sur la base du Blackmagic MultiView 4. Veillez à ce que la
position des interrupteurs corresponde au schéma. La lecture du schéma s'effectue de 8 à 1 et de
gauche à droite.
Les interrupteurs du Blackmagic MultiView 4 donnent accès aux paramètres suivants :
4
MultiView 4
Blackmagic
31
2
ETHERNET
HDMI OUT
HD
UHD
OUT
SD/HD/3G/6G-SDI IN
SDI IN
L - ANALOG
AES/EBU
R - ANALOG
AES/EBU - T/C
HDMI OUT
SDI LOOP OUT
ETHERNET PoE+
1
ON
2 3 4 5 6 7 8
BORDER OFF BORDER ON
SDI OUTPUT BIT 0
SDI OUTPUT BIT 1
AUDIO METERS
ON
AUDIO METERS
OFF
LABELS ON
LABELS OFF
AUDIO SELECTION BIT 0
AUDIO SELECTION BIT 1
7
8
6
5
4
3
2
1
Blackmagic
MultiView 4
INPUT 1
INPUT 2
INPUT 3
INPUT 4
AUDIO SOURCE
2160p29.97
2160p25
1080i59.94
1080i50
SDI OUTPUT
REMARQUE Si vous installez le Teranex Mini Smart Panel en option, les paramètres
choisis avec ce dernier primeront sur la position des interrupteurs. Le Blackmagic
MultiView 4 garde en mémoire les derniers paramètres choisis, qu’ils aient été réglés
via les interrupteurs, le Smart Panel ou le logiciel Blackmagic MultiView Setup. Si vous
utilisez le contrôle par interrupteur après avoir retiré le Smart Panel ou mis à jour les
paramètres du Blackmagic MultiView 4 par logiciel, il se peut que vous deviez ajuster
certains interrupteurs pour activer les nouveaux paramètres.
