Das RS-422-Protokoll für den Blackmagic MultiView 16
Allgemeines
Das RS-422-Protokoll kommt dann zum Einsatz, wenn ein Blackmagic MultiView 16 als Slave-Gerät
von Fremdhersteller-Routern und automatisierten Systemen gesteuert wird.
Im „Leitch Server“-Modus agiert der MultiView 16 als Router (Server) innerhalb des Leitch Serial Pass
Through Protokolls, wie in Abschnitt 4 des Dokuments Leitch SPR-MAN, Überarbeitung D
beschrieben. Im „Leitch Client“ Modus agiert der MultiView 16 als Steuerung (Client) innerhalb des
Leitch Terminal Protokolls. Geben Sie den gewünschten Leitch-Modus in den Konfigurations-
Einstellungen („Configure“) in Blackmagic MultiView Setup vor.
In diesem Dokument werden die für den Blackmagic MultiView 16 relevanten und von ihm
unterstützten Befehle und Parameter des Protokolls beschrieben. Andere im Leitch-Protokoll
definierte Befehle und Parameter werden zwar angenommen, jedoch nicht beantwortet.
Der serielle RS-422-Port ist als 9600 N81 konfiguriert:
9600 repräsentiert die Symbol- bzw. Baudrate bei 9600 Bit/s.
N steht für „keine Paritätsprüfung“ („no parity“) oder „keine“ („none“).
8 bezieht sich auf die Datenlänge.
1 steht für Stoppbits.
Die Konfiguration N81 setzt sich wie folgt zusammen: Daten ohne Paritätsprüfung beginnen mit
einem (1) Startbit, enthalten acht (8) echte Datenbits und ein (1) Stoppbit. Es gibt insgesamt 10 Bits.
Das Protokoll ist zeilenorientiert und besteht aus maximal 250 Zeichen pro Befehl. Nutzer sollten
jeden Befehl mit einem Zeilenumbruch abschließen (\r). Jede Antwort vom Server wird mit einem
Zeilenumbruch und einem Zeilenvorschub beendet (\r\n).
Quellen, Ziele und Nummern sind stets durch Basis 16 – von 0 auf durchnummeriert – bestimmt. Die
Werte für Ebenen liegen stets zwischen 0 bis 15 („F“). Der Blackmagic MultiView 16 verfügt über nur
eine gültige Nummer – die Zahl 0.
Wird eine Verbindung mit dem seriellen Port aufgebaut, sollte der Nutzer ein Zeilenumbruchzeichen
senden. Der Blackmagic MultiView 16 antwortet mit einem Prompt-Befehl >, dem kein
Zeilenumbruch oder Zeilenvorschub folgt. Mit dem Erhalt dieses Prompts wird die erfolgreiche
Verbindung bestätigt. Dieser Prompt wird immer dann erteilt, wenn der MultiView einen
Befehl erhält.
Die auf den folgenden Seiten aufgeführten Befehle in orange und Werte in blau müssen
wortgetreu inklusive aller Leerzeichen eingegeben werden. Das folgende Beispiel eines direkten
Befehls mit Ziel-Port 7 und Quellen-Port 3@ X:0/destination,source wäre wie folgt
einzugeben: @ X:0/6,2

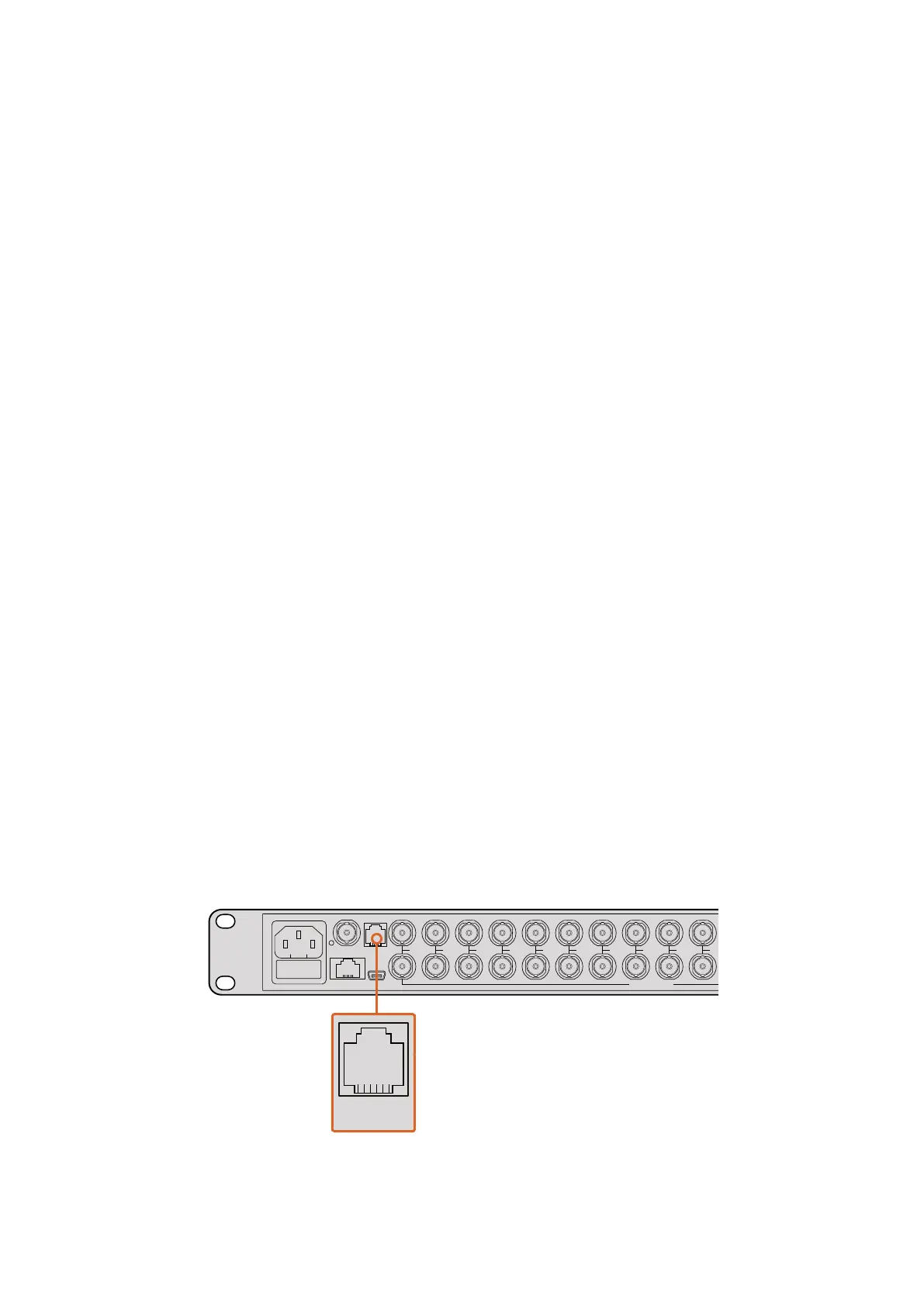

Über den seriellen RS-422-Port können Sie den Blackmagic MultiView 16 von Fremdhersteller-
Routern und Automationssystemen steuern. Der Stecker ist ein RJ11-Verbinder, der auch für viele
Festnetztelefonverbindungen verwendet wird. Über ein modifiziertes RS-422 zu USB Adapterkabel mit
einem RJ11-Verbinder können Sie den Blackmagic MultiView 16 mit externen Controllern via USB steuern.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
SOLO
SET
SRC
VIEW
MENU
Blackmagic MultiView 16
ETHERNET SD/HD/3G/6G-SDI IN
REF IN
LOOP OUT
IN
HDMI OUT 6G-SDI OUT HD-SDI OUT
RS-422
CNTRL
USB
1 2 3 4 5 6 7 8 9 10
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
SOLO
SET
SRC
VIEW
MENU
Blackmagic MultiView 16
ETHERNET SD/HD/3G/6G-SDI IN
REF IN
LOOP OUT
IN
HDMI OUT 6G-SDI OUT HD-SDI OUT
RS-422
CNTRL
USB
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
148148Informationen für Entwickler
