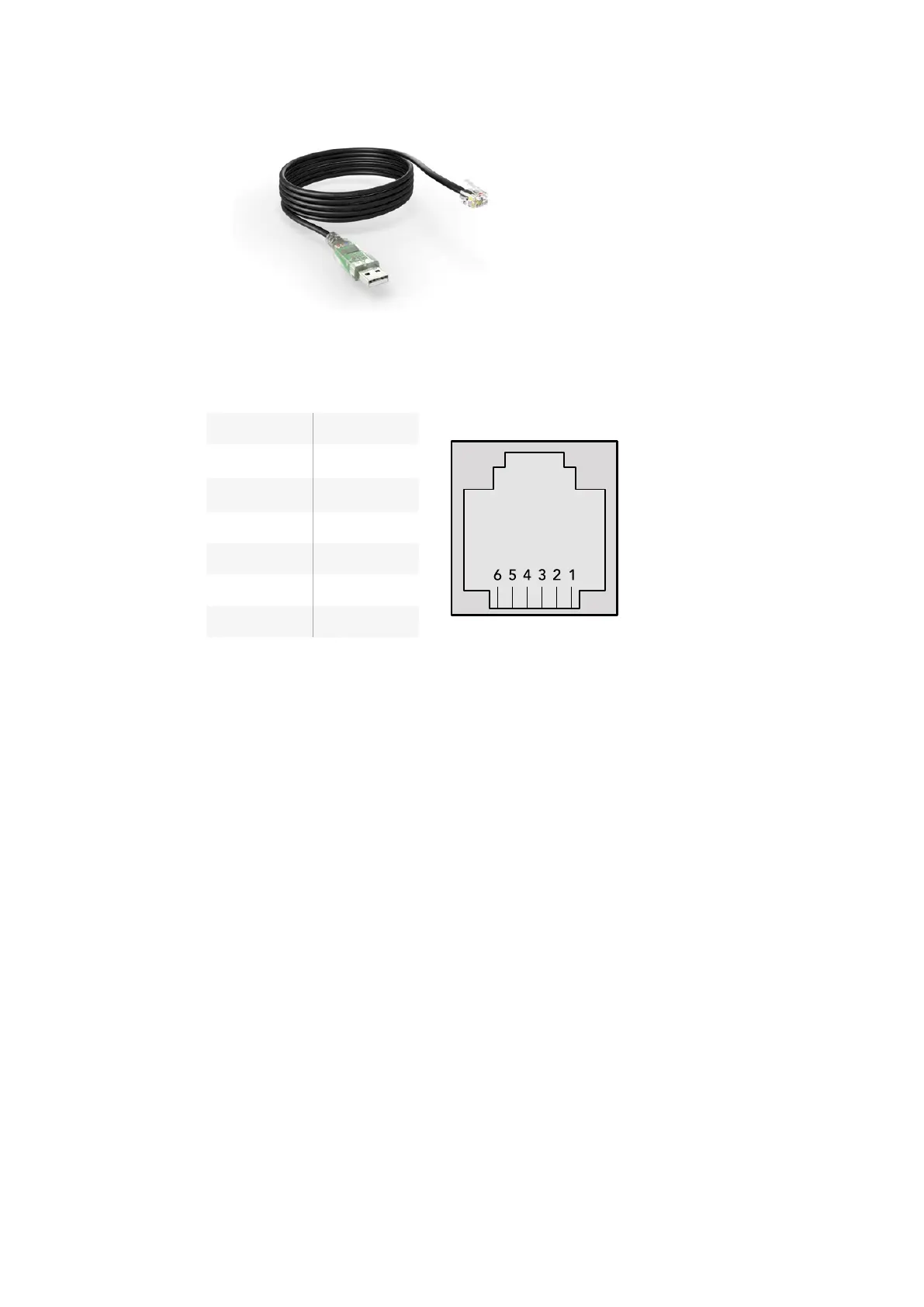

Sowohl ein RS-422 zu USB Adapterkabel als auch der RJ11-
Verbinder sind in Elektrofachgeschäften wie Digi-Key.com
erhältlich. Die Pinbelegung unten gibt Ihnen eine Hilfestellung
zum Anschluss eines RJ11-Verbinders an das Adapterkabel.
Pinbelegung für den RJ11-Verbinder
Meldungen
Ist eine Verbindung hergestellt und der Statusbericht aktiviert, so erhält der Nutzer über jede
geänderte Routing-Vorgabe auf dem MultiView eine Meldung. Diese Meldungen werden auf
zweierlei Weise dargestellt:
S:0destination,source Routing-Änderung
Diese Meldung zeigt an, dass der aktuell vorgegebene Quellen-Port nun dem jeweiligen Ziel-Port
zugewiesen ist.
V:0 destination,source Meldung zum voreingestellten Routing
Diese Meldung zeigt an, dass die bestehende Voreinstellung das Routing von einer bestimmten
Quelle an ein bestimmtes Ziel beinhaltet.
Globale Befehle
Allen durchgeleiteten Befehlen gehen ein @-Symbol und eine Leerstelle voraus.
Folgende Nutzerbefehle werden unterstützt:
@ ! Statusbericht deaktivieren
Statusbericht ist automatisch deaktiviert.
@ ? Statusbericht aktivieren
Statusbericht ist automatisch aktiviert.
@ Z: Routingtabelle zurücksetzen
Das Routing wird zurückgesetzt, sodass die erste Quelle an alle Ziele verteilt wird.
Pin-Nr. Funktion
Pin 1
TX +
Pin 2
TX -
Pin 3
GND
Pin 4
GND
Pin 5
RX -
Pin 6
RX +
149149Informationen für Entwickler
