SDI
Tally
— если на
Blackmagic
MultiView
16
поступает программный
SDI-
сигнал с
видеомикшера АТЕМ
,
при передаче изображения в эфир окно будет отображаться в рамке
.
Возможные режимы
:
On
(
вкл
.)
или
Off
(
выкл
.).
Для корректной работы необходимо использовать входы с одинаковыми номерами на
Blackmagic
MultiView
16
и на видеомикшере АТЕМ
.
В противном случае рамка будет отображаться неверно
.
Video
Out
Эта настройка дает возможность выбирать параметры сигнала на выходе
Blackmagic
MultiView
16.
Video
Format
— позволяет изменить кадровую частоту при выводе
Ultra
HD
и выбрать
формат
2160p/29,97
или
2160p/25.
HD-
сигнал на выходе будет иметь такую же кадровую
частоту
,
как сигнал в
Ultra
HD.
Для отмены изменений или возврата к предыдущему меню
нажмите поворотную ручку
.
HD
Output
— позволяет выбрать чересстрочное или прогрессивное видео при выводе
HD-
сигнала
.
При настройке
2160p/29,97
сигнал на выходе будет иметь формат
1080p/29,97
или
1080i/59,94.
При настройке
2160p/25
сигнал на выходе будет иметь формат
1080p/25
или
1080i/50.
Network
Эти настройки позволяют задавать адреса
IP,
Subnet
и
Gateway
при подключении
Blackmagic
MultiView
16
к локальной сети
.
Установка
IP-
адреса
Blackmagic
MultiView
16
1
На панели управления нажмите кнопку
MENU
и с помощью поворотной ручки выберите
вкладку
Network.
2
Нажмите кнопку
SET,
чтобы открыть экран сетевых настроек
.
3
С помощью поворотной ручки выберите вкладку
IP
Address.
4
Нажмите кнопку
SET,
чтобы выделить первый сегмент адреса
.
Для изменения значения
используйте поворотную ручку
.
5
Нажмите кнопку
SET,
чтобы подтвердить значение первого сегмента
,
затем повторите те
же действия для следующих трех сегментов
.
Таким же способом можно при необходимости
изменить адреса
Subnet
и
Gateway.
6
Для возврата к начальной странице нажмите кнопку
MENU
два раза
.

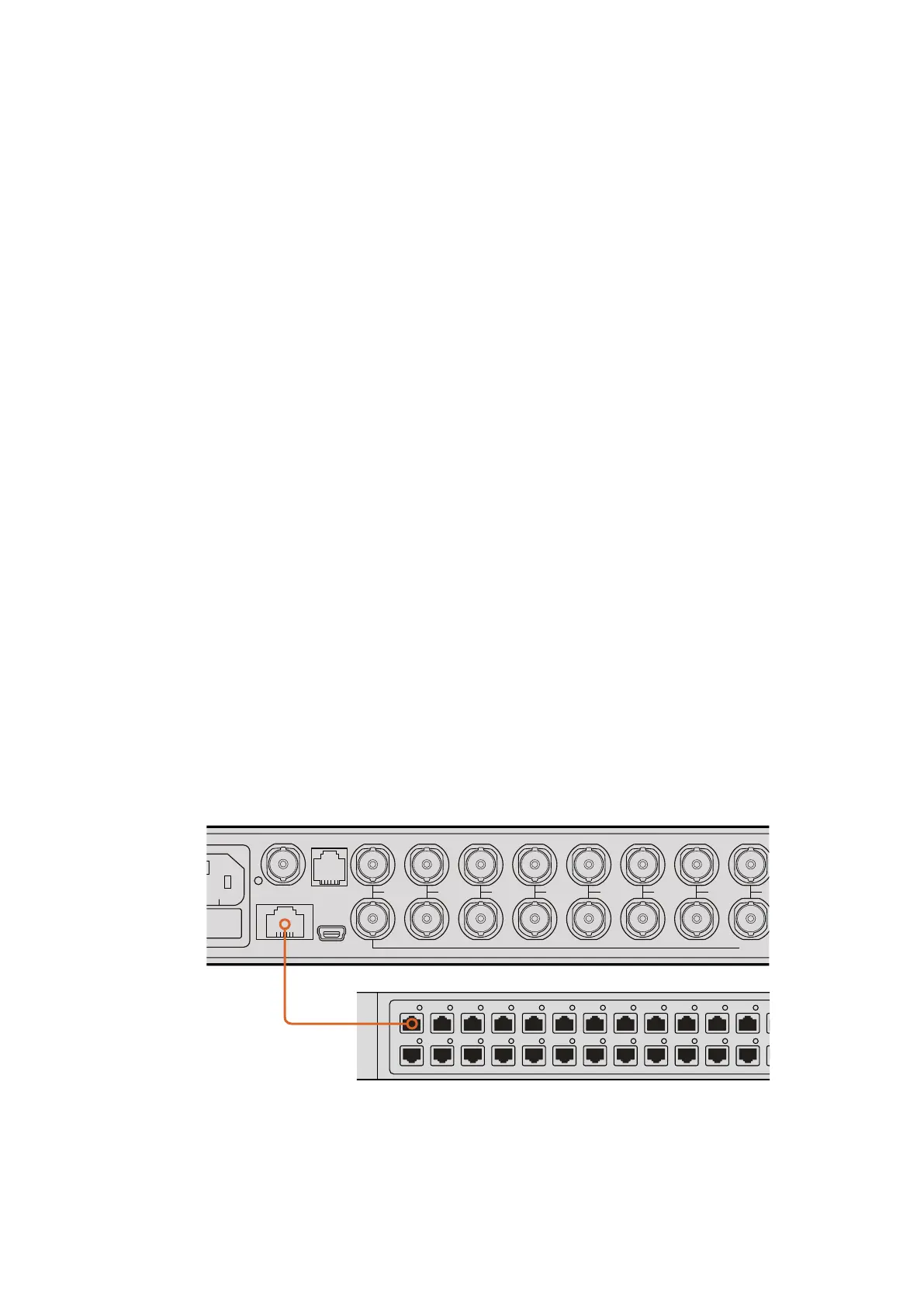

Подключение
Blackmagic
MultiView
16
по сети
Ethernet
позволяет управлять устройством из любого места
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
SOLO
SET
SRC
VIEW
MENU
Blackmagic MultiView 16
ETHERNET
REF IN
LOOP OUT
IN
HDMI OUT 6G-SDI OUT HD-SDI OUT
RS-422
CNTRL
USB
1 2 3 4 5 6 7
280280
Изменение настроек
