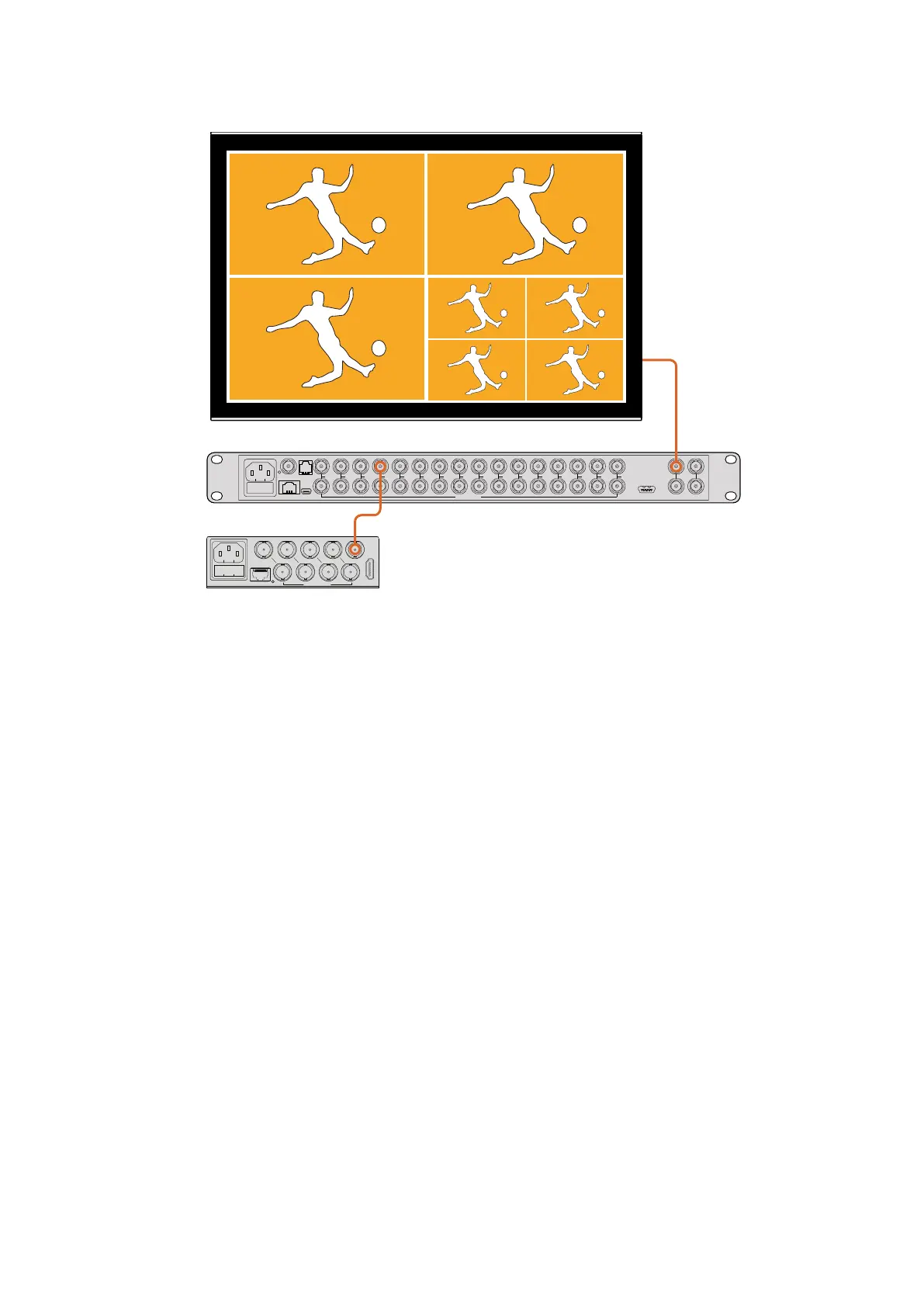

如将一台
MultiView
的输出连接到另一台的输入接口上，
您就可以在多画面分割布局中添加更多的分割画面。
一切准备就绪。请继续阅读本操作手册接下来的章节，获取如更改设置、为分割画面命名等更多关
于如何充分利用
Blackmagic MultiView
的相关信息。
更改设置
您可以通过多种途径来更改
Blackmagic MultiView
的各项设置。
 前面板控制
- Blackmagic MultiView 16
自带控制面板和
LCD
屏 幕 ，可 通 过 设 备 本 身 快 速
更改设置。
 开关
- Blackmagic MultiView 4
前面板上设有多个开关，您可使用笔尖来快速更改设置。
只需打开前面板上的橡胶防尘盖就能找到开关。设备底部印有开关设置表，方便您查看
每个开关的具体设置。

Teranex Mini Smart Panel
-
您可以将
Blackmagic MultiView 4
的标配前面板替换为选购
的
Teranex Mini Smart Panel
智能前面板，以便使用其内置的控制按钮、旋钮以及
LCD
屏幕。
这些功能和
Blackmagic MultiView 16
前面板的控制项非常接近，能够为您提供便捷直观
的本地控制。

Blackmagic MultiView Setup
-
通过
USB
或以太网连接后，您可以在计算机上使用这款
设置软件来更改设置。详情请参考“
Blackmagic MultiView Setup
”部 分 的 内 容 。

Videohub Control
软件
-
当
Blackmagic MultiView
连接到网络时，您可以使用
Blackmagic
Videohub Control
控制软件来进行信号指派和分割画面更改，并选择音频输入源。请阅读
“使用
Videohub Control
软件”部分内容获得更多信息。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
SOLO
SET
SRC
VIEW
MENU
Blackmagic MultiView 16
ETHERNET SD/HD/3G/6G-SDI IN
REF IN
LOOP OUT
IN
HDMI OUT 6G-SDI OUT HD-SDI OUT
RS-422
CNTRL
USB
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
4
MultiView 4
Blackmagic
31
2
ETHERNET
HDMI OUT
HD
UHD
OUT
SD/HD/3G/6G-SDI IN
ETHERNET SD/HD/3G/6G-SDI IN
REF IN
LOOP OUT
IN
HDMI OUT 6G-SDI OUT HD-SDI OUT
RSS-422
CNTRL
USB
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
4
31
2
ETHERNET
HDMI OUT
HD
UHD
OUT
SD/HD/3G/6G-SDI IN
199199
更改设置
