使用

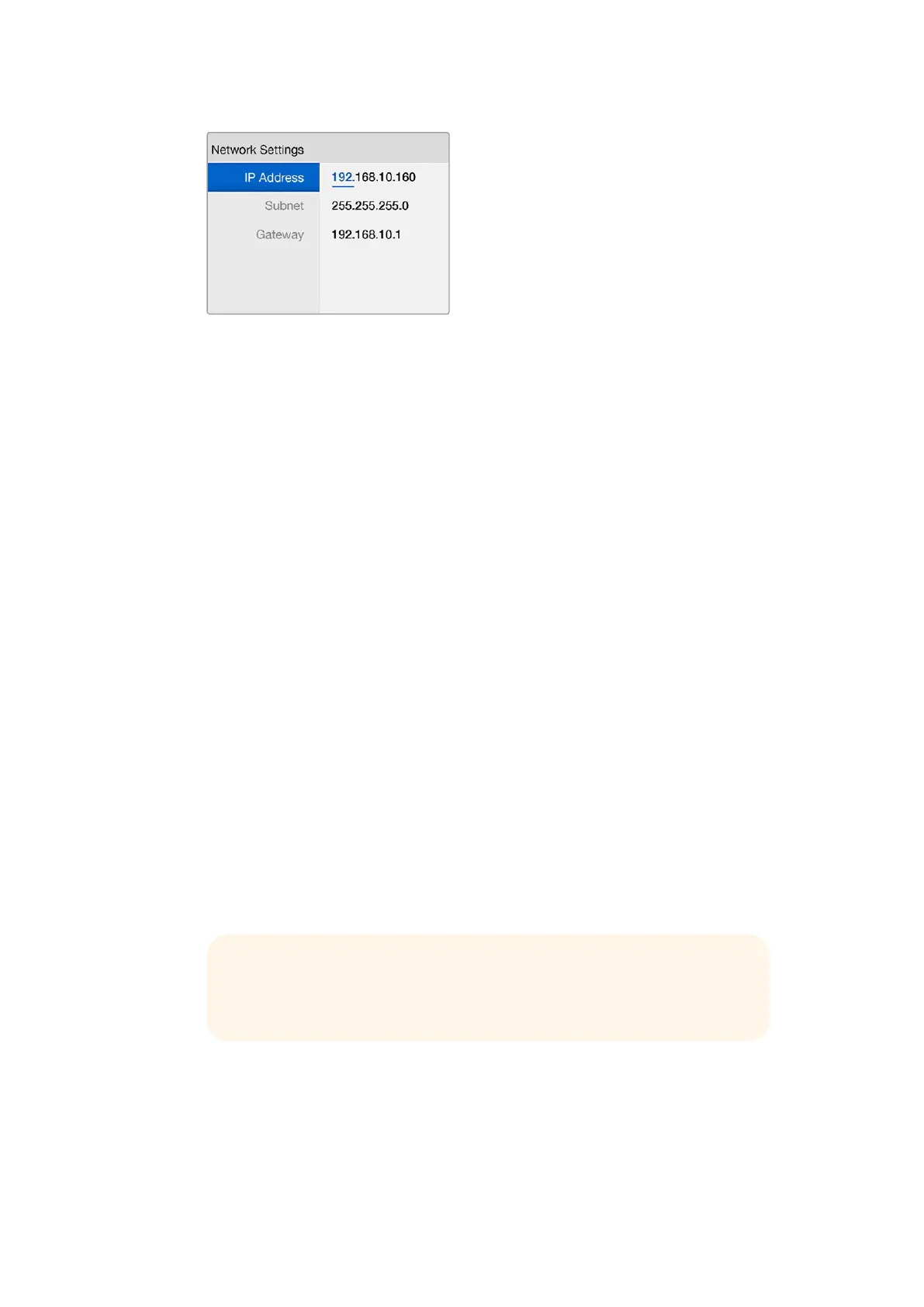

Blackmagic MultiView 16
控制面板上的
旋钮和数字按钮完成网络设置的数值指派。
使用
Teranex Mini Smart Panel
更改设置
Teranex Mini Smart Panel
可安装在
Blackmagic MultiView 4
的正面，以取代其标配的基本前面板。
您可以使用智能前面板上自带的按钮、旋钮和
LCD
屏幕快速选择设置。
安装
Teranex Mini Smart Panel
由于这款选购的智能前面板支持热插拔操作，因此您无需关闭
Blackmagic MultiView 4
便能安
装 ，且 步 骤 非 常 简 单 。
1
使用
Pozidriv 2
号螺丝刀卸下
Blackmagic MultiView
标配前面板两侧各两枚
M3
螺 丝 ，小 心
取下前面板。
2
移除前面板并将用于连接
LED
和提示灯的灯管留在标配前面板的底部。该灯管可在未安
装智能前面板时用于亮起设备内置的状态提示灯。
3
将智能前面板后侧的接口对准
Blackmagic MultiView 4
正 面 的 连 接 口 后 ，再 将 智 能 前 面
板轻轻推入设备，直至接口牢牢固定。智能前面板应与
Blackmagic MultiView 4
的正面
紧密贴合并固定到位。
4
将标配前面板上的
M3
螺丝重新安装到智能前面板上。
如果
Blackmagic MultiView 4
安装在
Teranex Mini Rack Shelf
机 架 上 ，您 需 要 先 将
Blackmagic
MultiView 4
从机架上卸下方可拆装其前面板的螺丝。
详细内容请参考“机架式安装”章节。
Blackmagic MultiView 4
的
USB
端口在安装了智能前面板后依然可以使用。只需打开
USB
橡胶盖即
可找到该端口。安装了智能前面板后，前面板上的小型开关将被盖住并不再使用，这是因为所有开
关设置都可通过
Teranex Smart Panel
菜单结合使用
LCD
完成。
提示 标配基本款前面板的设计非常牢固，因此如果您需要将
Blackmagic
MultiView 4
安装到设备机架系统后侧，或者安装在布满线缆且有工作人
员频繁走动的位置时，可以重新安装基本款前面板。
205205
使用
Teranex Mini Smart Panel
更改设置
