Изменение настроек с помощью
переключателей
На передней панели
Blackmagic
MultiView
4
под пылезащитной резиновой крышкой находятся
переключатели
,
с помощью которых устанавливают настройки
.
Чтобы изменить положение
переключателя
(ON/OFF),
можно использовать обыкновенную авторучку
.

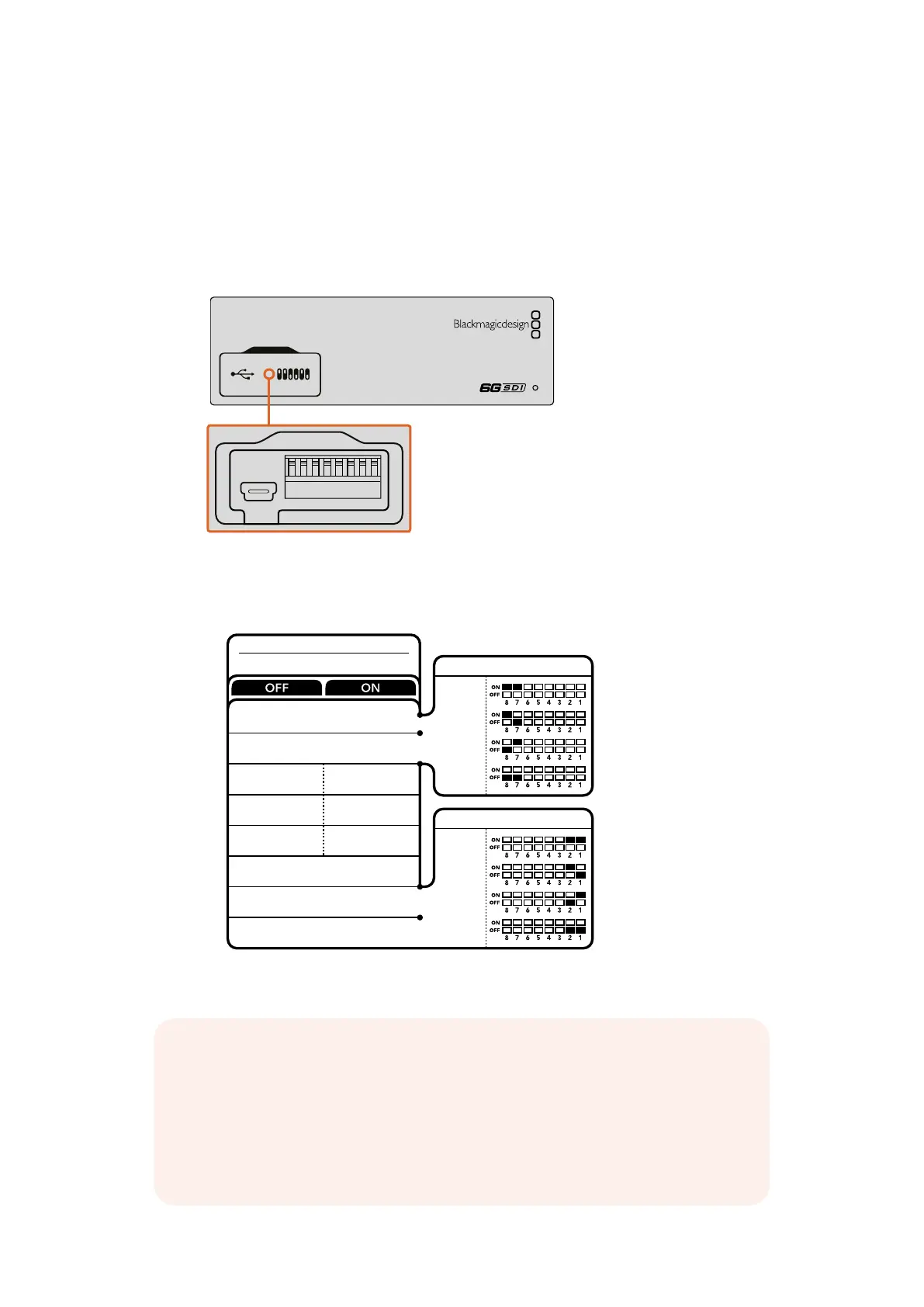

Установка настроек переключателей с помощью авторучки
На нижней поверхности корпуса
Blackmagic
MultiView
4
есть схема соединений
.
Настройки
переключателей выполняются в соответствии с их номерными обозначениями
(1-8).
Возможные настройки переключателей
4
MultiView 4
Blackmagic
31
2
ETHERNET
HDMI OUT
HD
UHD
OUT
SD/HD/3G/6G-SDI IN
SDI IN
L - ANALOG
AES/EBU
R - ANALOG
AES/EBU - T/C
HDMI OUT
SDI LOOP OUT
ETHERNET PoE+
1
ON
2 3 4 5 6 7 8
BORDER OFF BORDER ON
SDI OUTPUT BIT 0
SDI OUTPUT BIT 1
AUDIO METERS
ON
AUDIO METERS
OFF
LABELS ON
LABELS OFF
AUDIO SELECTION BIT 0
AUDIO SELECTION BIT 1
7
8
6
5
4
3
2
1
Blackmagic
MultiView 4
INPUT 1
INPUT 2
INPUT 3
INPUT 4
AUDIO SOURCE
2160p29.97
2160p25
1080i59.94
1080i50
SDI OUTPUT
Примечание
.
При использовании дополнительной панели управления
Teranex
Mini
Smart
Panel
она будет иметь приоритет над переключателями
.
Blackmagic
MultiView
4
использует последние настройки независимо от того
,
как их
установили — с помощью переключателей
,
Smart
Panel
или утилиты
MultiView
Setup.
Если после программного обновления параметров конвертера или снятия
Smart
Panel
необходимо вернуться к ручной настройке
,
может потребоваться
повторная установка отдельных переключателей
.
285285
Изменение настроек с помощью переключателей
