 SDI Tally - Connettendo un'uscita di programma SDI dello switcher ATEM all'ingresso
16 di Blackmagic MultiView 16, il segnale tally illumina i bordi del riquadro della fonte
correntemente in onda. Abilita o disabilita questa funzione spuntando la voce "Display
SDI Tally".
Assicurati di abbinare correttamente gli ingressi di Blackmagic MultiView 16 ai corrispettivi
ingressi dello switcher ATEM. In caso contrario, il segnale tally illuminerà il riquadro sbagliato.
Video Out
La voce "Video Out" contiene le opzioni relative alle uscite di Blackmagic MultiView 16.
 Video Format - Questa impostazione consente di selezionare un frame rate di
2160p29.97 o 2160p25 per l'uscita multiview Ultra HD. Il frame rate dell'uscita multiview
HD si conforma all'uscita Ultra HD. Premi la manopola per annullare la selezione o per
ritornare al menù precedente.
 HD Output - Seleziona "Interlaced" o "Progressive" per l'uscita multiview HD.
Se il formato video selezionato è 2160p29.97, scegli 1080p29.97 o 1080i59.94.
Analogamente, se il formato video selezionato è 2160p25, scegli 1080p25 o 1080i50.
Network
La voce "Network" consente di impostare l'indirizzo IP, la maschera di sottorete (subnet) e il
gateway per connettere Blackmagic MultiView 16 a una rete.
Per impostare l'indirizzo IP di Blackmagic MultiView 16:
1 Premi il pulsante MENU sul pannello di controllo frontale e ruota la manopola fino a
raggiungere la voce "Network" sul display LCD.
2 Premi il pulsante SET per accedere alle impostazioni di rete.
3 Ruota la manopola fino a raggiungere la voce "IP Address".
4 Premi SET per selezionare il primo campo dell'indirizzo IP. Ruota la manopola per
cambiari i valori.
5 Premi SET per confermare il primo campo, poi ripeti l'operazione per i tre campi
successivi. Segui lo stesso procedimento per impostare un indirizzo di sottorete e
il gateway.
6 Premi due volte il pulsante MENU per tornare alla schermata iniziale.

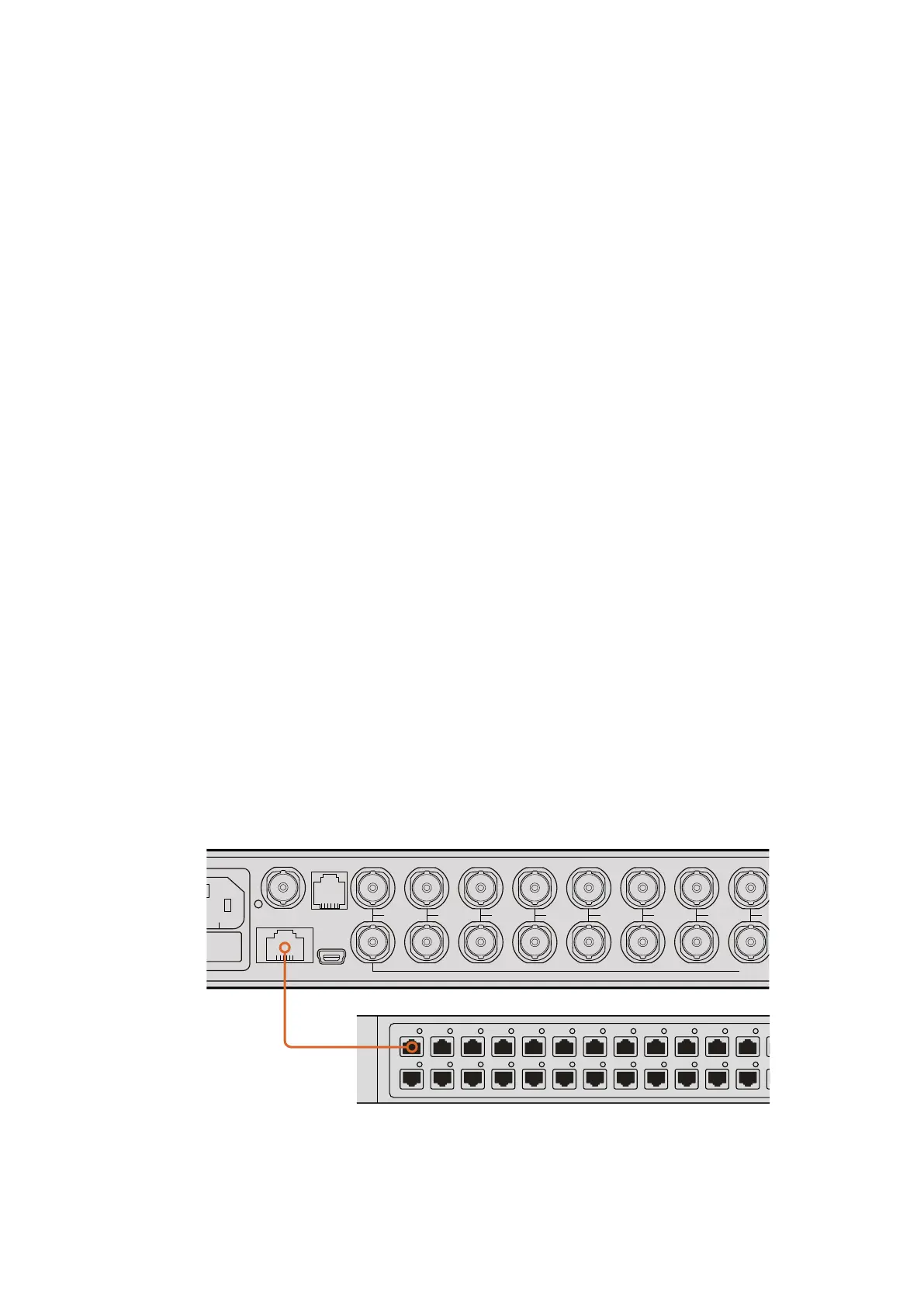

Connettendo Blackmagic MultiView 16 a una rete
ethernet è possibile controllare l'unità da una
postazione separata.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
SOLO
SET
SRC
VIEW
MENU
Blackmagic MultiView 16
ETHERNET
SD/HD/3G/6G-SDI IN
REF IN
LOOP OUT
IN
HDMI OUT 6G-SDI OUT HD-SDI OUT
RS-422
CNTRL
USB
1 2 3 4 5 6 7
8 9 10 11 12 13 14 15 16
318318Cambiare le impostazioni con Teranex Mini Smart Panel
