114 | EL–52425 | Produktbeskrivelseda
FORSIGTIG - Fare for kvæstelser pga. ned-
faldende dele fra EL–52425.
¶ Fastgør kalibreringstavlen under arbej-
det, og sikr laserenheden P-Assist med
sikringswirerne.
¶ Under montering, demontering og trans-
port skal kalibreringstavlen og laseren-
heden fjernes.
ADVARSEL – alvorlige øjenskader forårsa-
get af laserstråle.
¶ Kig aldrig direkte ind i laserkilden.
¶ Ret aldrig laserstrålen mod personer,
især ikke mod ansigt og øjne.
¶ Hold en genstand foran laserens udstrå-
lingspunkt for funktionskontrol.
3. Produktbeskrivelse
3.1 Tilsigtet brug
EL–52425 må kun anvendes til statisk kalibrering af
sensorer og kameraer på biler. Afgørende er køretøjs-
producentens specifikke reparations- og servicevejled-
ninger. En anden anvendelse eller en anvendelse, der
går ud over dette, betragtes som ikke formålsbestemt.
3.2 Forudsætning for målested
Plant målested
R Køretøjet skal stå på en jævn flade.
R Underlagets niveau må ikke variere mere end
±7mm/m.
Dette svarer til 0,4grader.
Betingelser på teststedet
R Køretøjet skal være tomt.
R Køretøjets dæk skal have det foreskrevne dæktryk.
R Kalibreringstavlen skal stå på samme overflade som
køretøjet.
R kalibreringstavlen skal være ren og uden markerin-
ger, affarvninger eller andre mangler.
R Udfør kalibreringskørsel under normale lysforhold:
$ Dagslys, fluorescerende lys, konventionelt LED-
lys.
$ Der må ikke være være nogen lys lyskilde i kame-
raets synsfelt.
3.3 Leveringsomfang / ekstraudstyr
Betegnelse Bestillingsnum-
mer
Grundplade
med monteringsmateriale 1 690 381 263
Standersøjle med skyder 1 690 381 254
Original driftsvejledning 1 690 386 081
Rullebåndsmål 1 693 740 533
Snorslag 1 693 740 815
Blylod 1 693 740 685
Præcisionsholder med optagelse 1 690 381 261
Målebåndsholder 1 690 382 499
Universaltarget type 1 1 690 382 288
Beskyttelsesafdækning 1 690 382 497
Universaltarget type 3
1)
1 690 382 485
Positionsviser (EL
–51747-2)
1) 2)
1 690 382 583
Laserenhed
1)
1 690 381 124
Sikringswire
1)
1 690 381 237
Indstillingshjælp
1)
1 690 381 210
1)
Ekstraudstyr
2)
Til universaltarget type 3
3.4 EL–52425
1
2
3
4
5
6

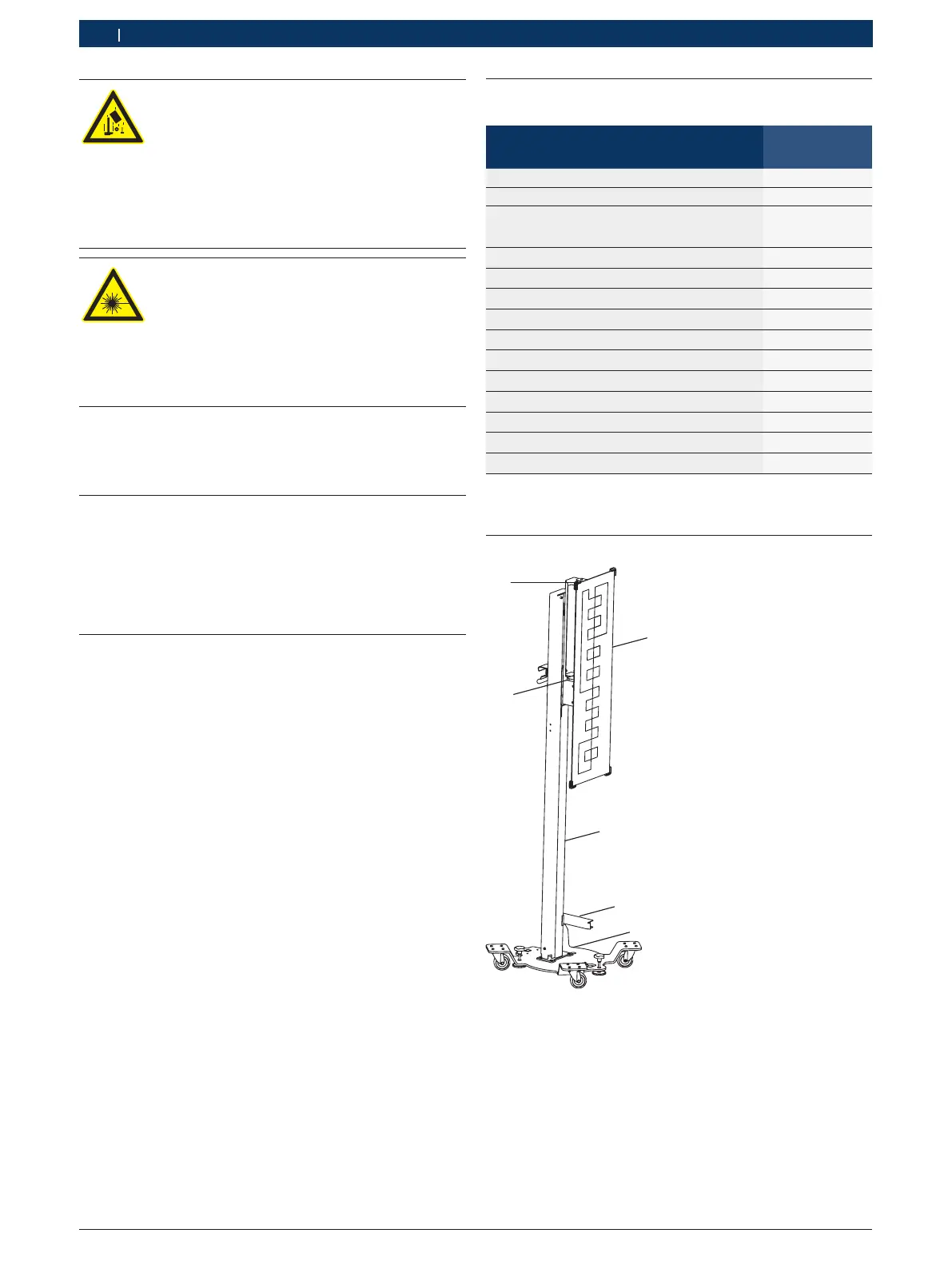

Fig. 1: EL–52425
1 Optagelse præcisionsholder
2 Kalibreringstavle
3 Standersøjle
4 Målebåndsholder
5 Bevægelig grundplade
6 Præcisionsholder
