1 690 386 081 2018-02-22| Robert Bosch GmbH
168 | EL–52425 | Kezeléshu
5.5 Mérőszalag / tartó
1

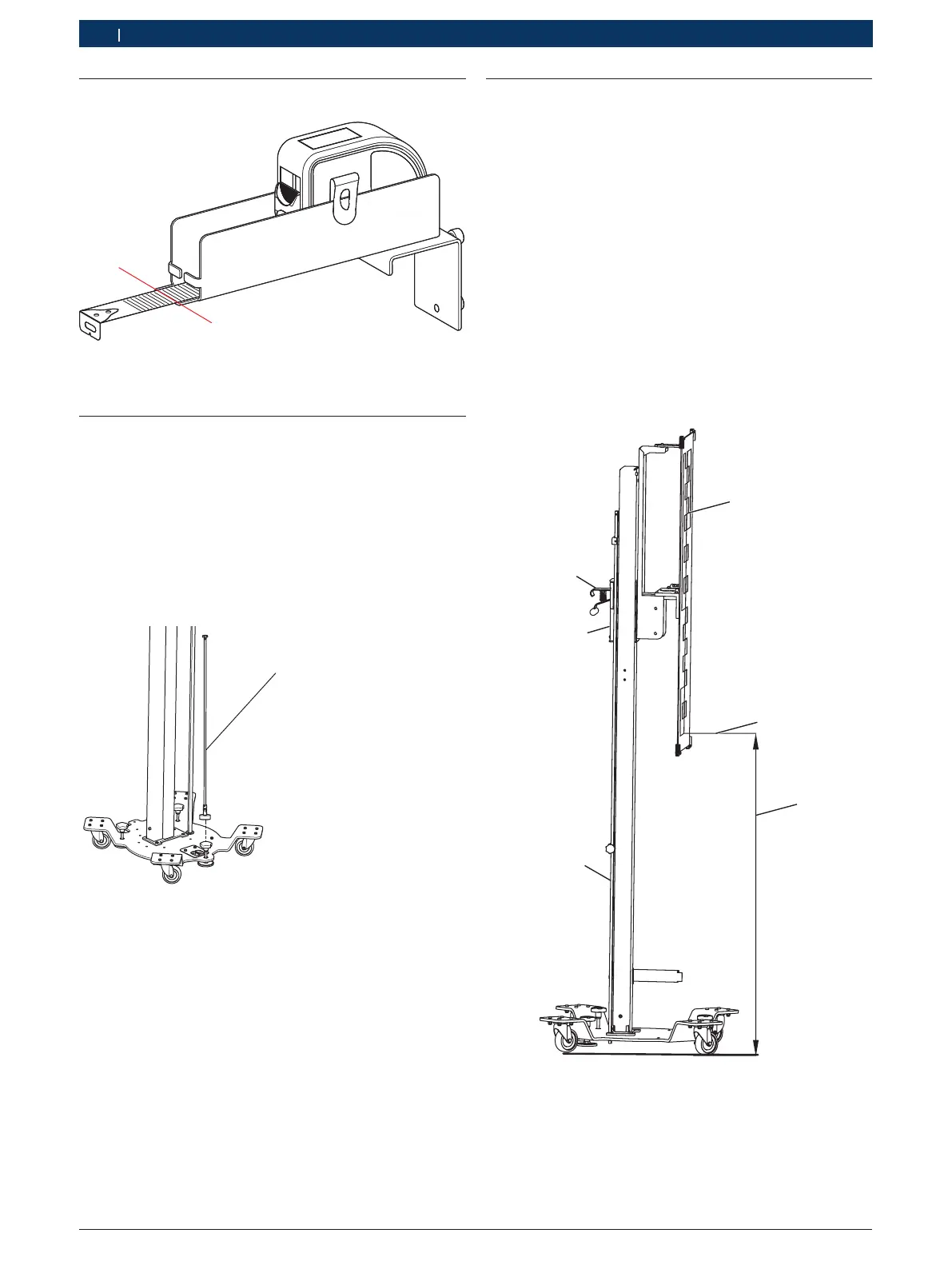

13 ábr.: Mérőszalag / tartó
1 A távolság leolvasása
5.6 Az EL–52425 beállítása a beállító
segédeszközzel
i
A beállító segédeszköz speciális tartozékként kap-
ható.
1. Helyezze rá a beállító segédeszközt a csillagfogan-
tyús csavarra.
2. Az EL–52425 állványt a precíziós befogón lévő víz-
mérték alapján a beállító segédeszközzel állítsa be.
1
14 ábr.: Az EL–52425 beállítása a beállító segédeszközzel
1 Beállító segédeszköz
5.7 A kalibrálótábla magasságának beállí-
tása
1. A kalibrálótábla ehhez szükséges magasságát a
jármű gyártójának megfelelő "javítási útmutatóiban"
találja.
2. Ellenőrizze, hogy a jármű felállítási felülete és az
EL–52425 felállítási felülete között van-e magasság-
különbség (pl. egy emelőpad miatt).
3. Ha a két felállítási felület között magasságkülönbség
van, akkor ezt a különbséget is számítsa bele a rövid
útmutatóban megadott beállítandó magasságba.
4. Erősítse fel a kalibrálótáblát.
5. A rögzítőfogantyú használatával a kalibrálótáblát
mérőszalag segítségével állítsa be a kívánt magassá-
gra.
6. A szükséges magasságot a mérőszalaggal a kalibráló-
tábla közepétől mérje.
1
2
3
4
5
6
15 ábr.: A kalibrálótábla magasságának beállítása
1 Kalibrálótábla
2 A sakktáblaminta alsó éle
3 Magasság
4 Mérővonalzó
5 Magasságjelző, opcionális
6 Rögzítőfogantyú
