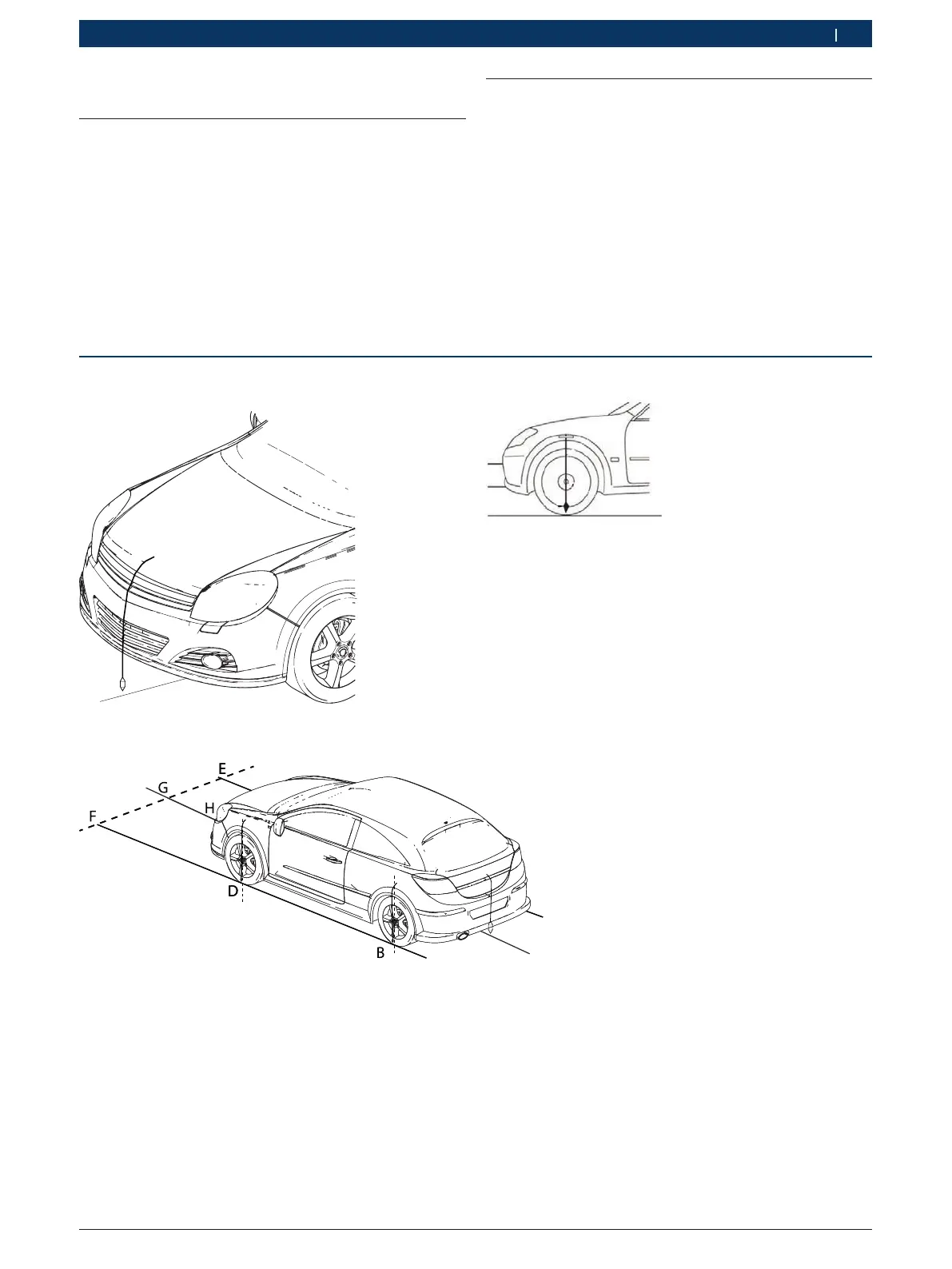

Abb. 7: Ansicht Senklot vorne
x
Abb. 8: Ansicht Senklot seitlich
5.2 Ausrichten Beispiel
1. Bodenmarkierungen mit dem Senklot am Fahrzeug
vornehmen und EL–52425 danach ausrichten.
2. Markierungen für die Ausrichtung am Boden anbrin-
gen.EL–52425 vor Fahrzeug positionieren.
3. EL–52425 mittig zwischen dem linken und rechten
Bodenmarkierungen F und E ausrichten, dabei Sicht-
fenster im Grundgestell als Referenz verwenden.
4. Gleichzeitig das Grundgestell langsam bewegen, bis
die beiden Zeiger in Grundplatte Ausbruch auf die
Linie G-H zeigen.
5. Bedienung
5.1 Ausrichten
i
Die spezifischen Werte für die genaue Ausrichtung
von EL–52425 sind in den entsprechenden "Repa-
raturanleitungen" des Fahrzeugherstellers beschrie-
ben.
Abb. 9: Ansicht Senklot links vorne
