5.3 Выравнивание EL–52425 по средней
продольной плоскости автомобиля
(дополнительно при использовании лазерного
модуля P-Assist S5)
i Специальные значения для точного выравнивания
EL–52425 описаны в соответствующих
руководствах по ремонту изготовителя
автомобиля.
Пример выравнивания
1. Выполнить позиционирование EL–52425 перед
автомобилем.
2. Закрепить P-AssistS5 на кронштейнеА
для лазерного блока и зафиксировать
предохранительным тросом.
1

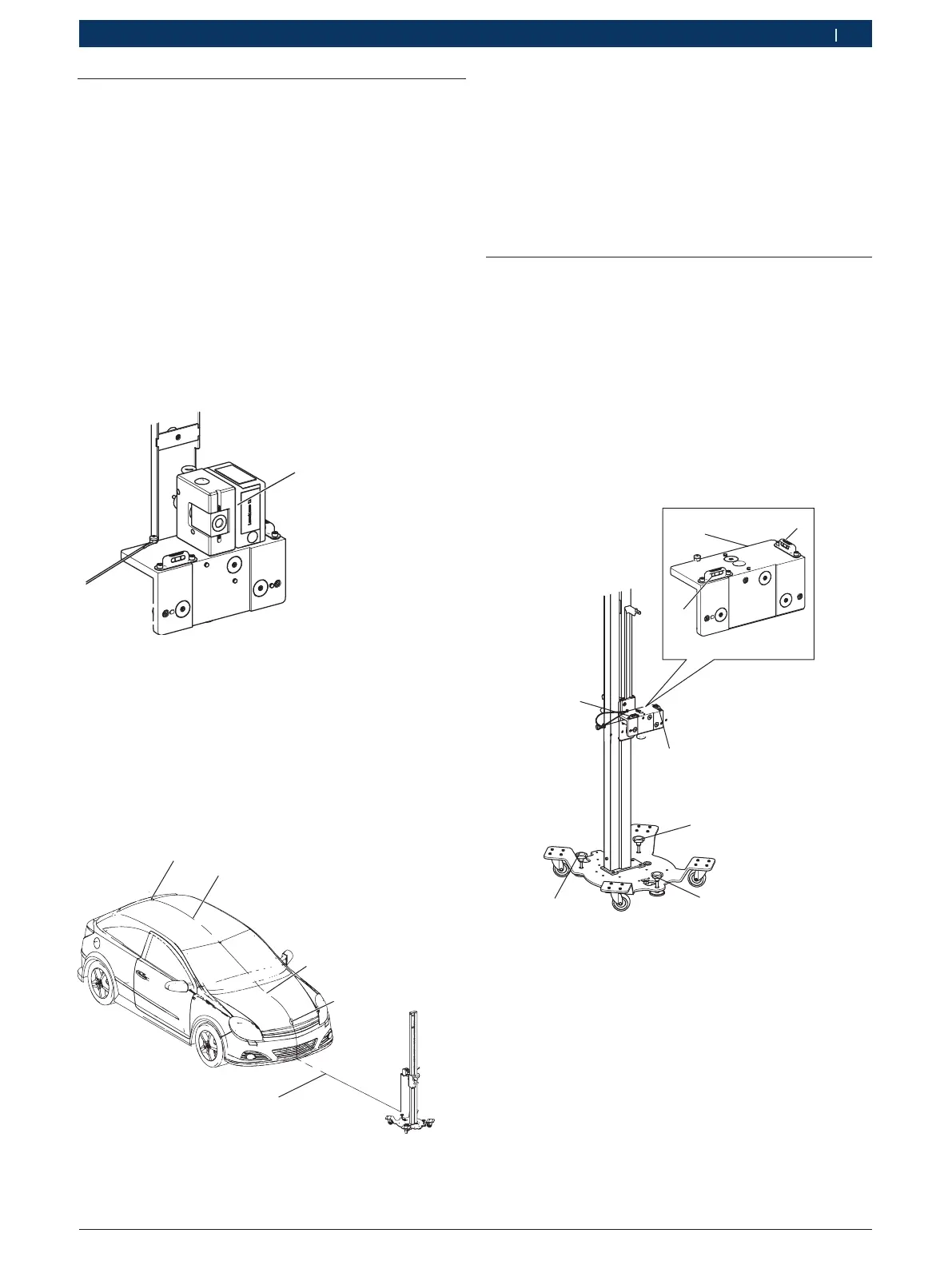

Fig. 10: P-AssistS5 на кронштейнеА для лазерного блока
1 P-AssistS5 (специальные принадлежности)
2 Предохранительный трос (специальные принадлежности)
3. Включить P-AssistS5.
 Лазерная линия проходит по автомобилю.
4. Выровнять EL–52425 таким образом, чтобы по
эмблеме изготовителя на передней стороне
автомобиля и антенне прошла лазерная линия.
 EL–52425 выровнен перед автомобилем.
1
1
1
2
3
Fig. 11: Выравнивание EL–52425 перед автомобилем
1 Лазерная линия
2 Эмблема изготовителя
3 Антенна
i Если эмблема изготовителя и антенна не
попадают в центральную продольную плоскость
автомобиля, в качестве второй базовой точки
можно использовать эмблему изготовителя на
капоте багажника. Для этого необходимо открыть
багажник и направить лазерный луч на эмблемы
изготовителя, размещенные на передней стороне
автомобиля и капоте багажника.
5.4 Выравнивание прецизионного
держателя
¶ Выровнять прецизионный держатель по водяному
уровню, для этого вращать регулируемые опоры
на плите основания с помощью звездообразных
рукояток с винтом.
! Для статической калибровки камеры ветрового
стекла необходимо выровнять EL–52425 по
водяному уровню для угла поворота относительно
продольной оси и водяному уровню угла
продольной качки.
2
3
4
4
4
2
3
1
Fig. 12: Выравнивание прецизионного держателя
1 Прецизионный держатель
2 Водяной уровень для угла поворота относительно продольной
оси
3 Водяной уровень для угла продольной качки
4 Регулируемые опоры
