1 690 386 081 2018-02-22| Robert Bosch GmbH
152 | EL–52425 | Montážcs
4.3 Koncový doraz
¶ Rukou utáhněte šrouby.
1
1

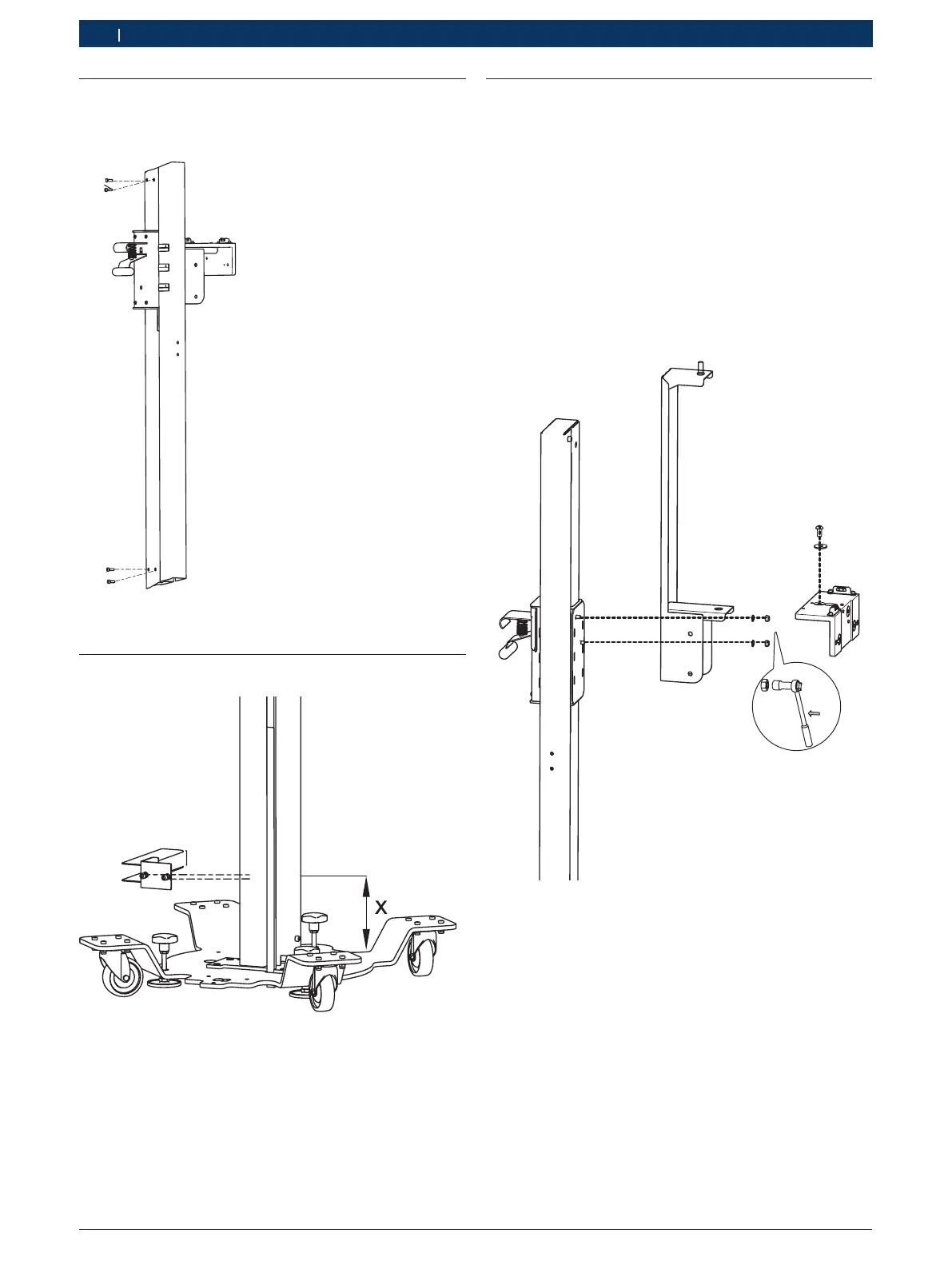

Obr. 4: Koncový doraz
1 2 x M5 x 16
4.4 Držák měřicí pásky
Obr. 5: Držák měřicí pásky
X 0mm - 300mm
1. Držák měřicí pásky umístěte ve výšce 0mm - 300mm
měřeno od základní desky, resp. dodržujte specifické
údaje výrobce vozidla.
2. Rukou utáhněte šrouby.
4.5 Uchycení přesného držáku
i
Pro snadnější montáž odstraňte přesný držák. Po
montáži "Uchycení přesného držáku" opět upevněte
přesný držák.
1. Uchycení přesného držáku umístěte na závitový čep
u saní.
2. Uchycení přesného držáku utáhněte samojistícími
šestihrannými maticemi s max. momentem 5Nm.
! Při větším utahovacím momentu může dojít k
poškození závitového čepu.
13
Obr. 6: Upevnění uchycení přesného držáku
