4.3 Végütköző
¶ Húzza meg kézzel a csavarokat.
1
1

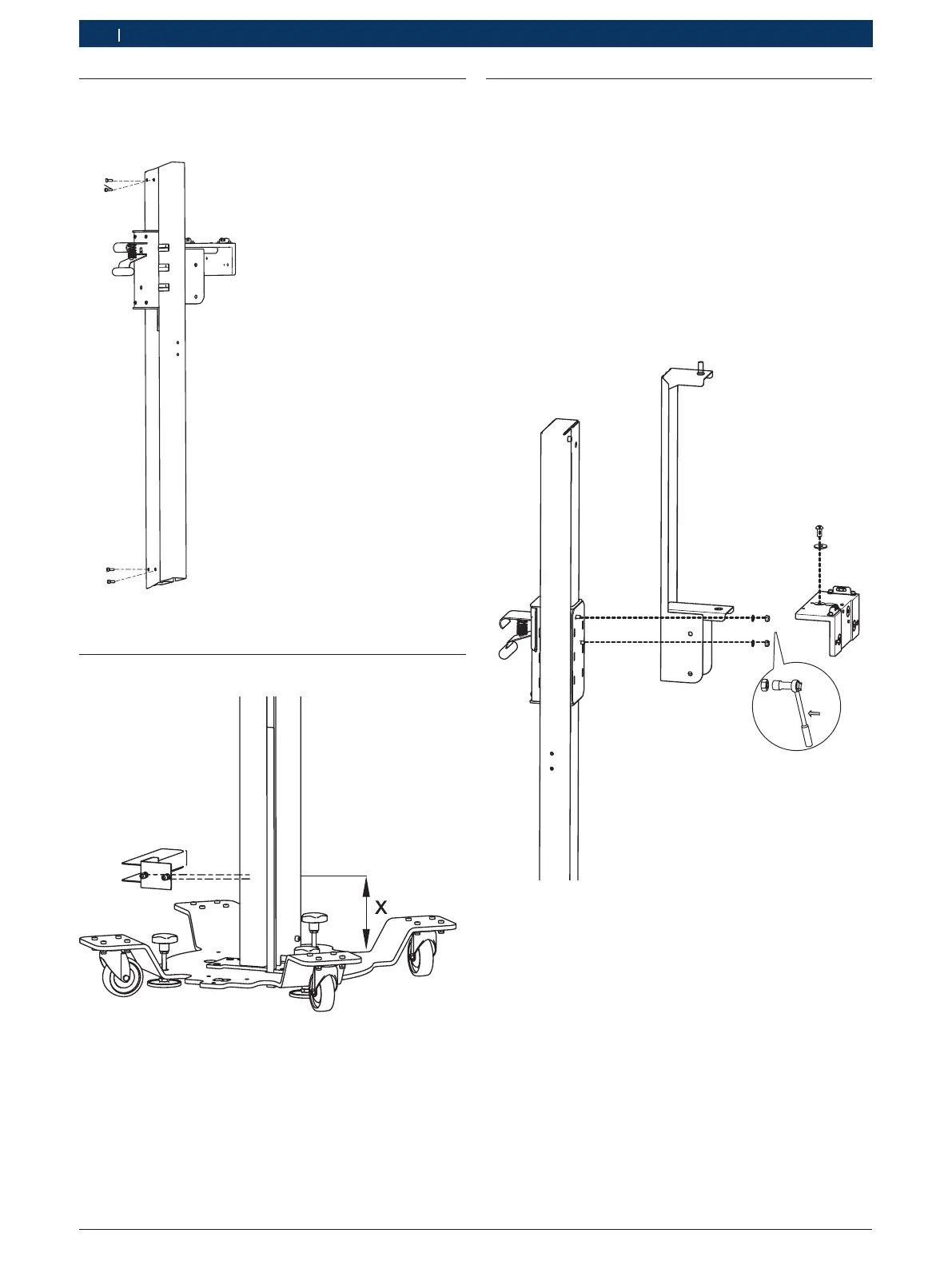

4 ábr.: Végütköző
1 2 x M5 x 16
4.4 Mérőszalagtartó
5 ábr.: Mérőszalagtartó
X 0mm - 300mm
1. A mérőszalagtartót az alaplaptól mért 0mm és
300
mm közötti magasságban helyezze el, valamint
vegye figyelembe a jármű gyártójának specifikus
előírásait.
2. Húzza meg kézzel a csavarokat.
4.5 A precíziós befogó tartója
i
Az egyszerű szereléshez vegye le a precíziós befogót.
A "precíziós befogó tartójának" felszerelése után
helyezze vissza a precíziós befogót.
1. Helyezze el a precíziós befogó tartóját a szán mene-
tes csapjain.
2. A precíziós befogó tartóját önzáró hatlapú anyát has-
ználva, maximum 5Nm nyomatékkal húzza meg.
! Nagyobb meghúzási nyomaték esetén a menetes
csapok megsérülhetnek.
13
6 ábr.: A precíziós befogó tartójának rögzítése
