Montage | EL–52425 | 7 de
4. Montage
4.1 Grundgestell
¶ Lenkrollen und Stellfüße an dem Grundgestell an-
bringen.
1
2
3

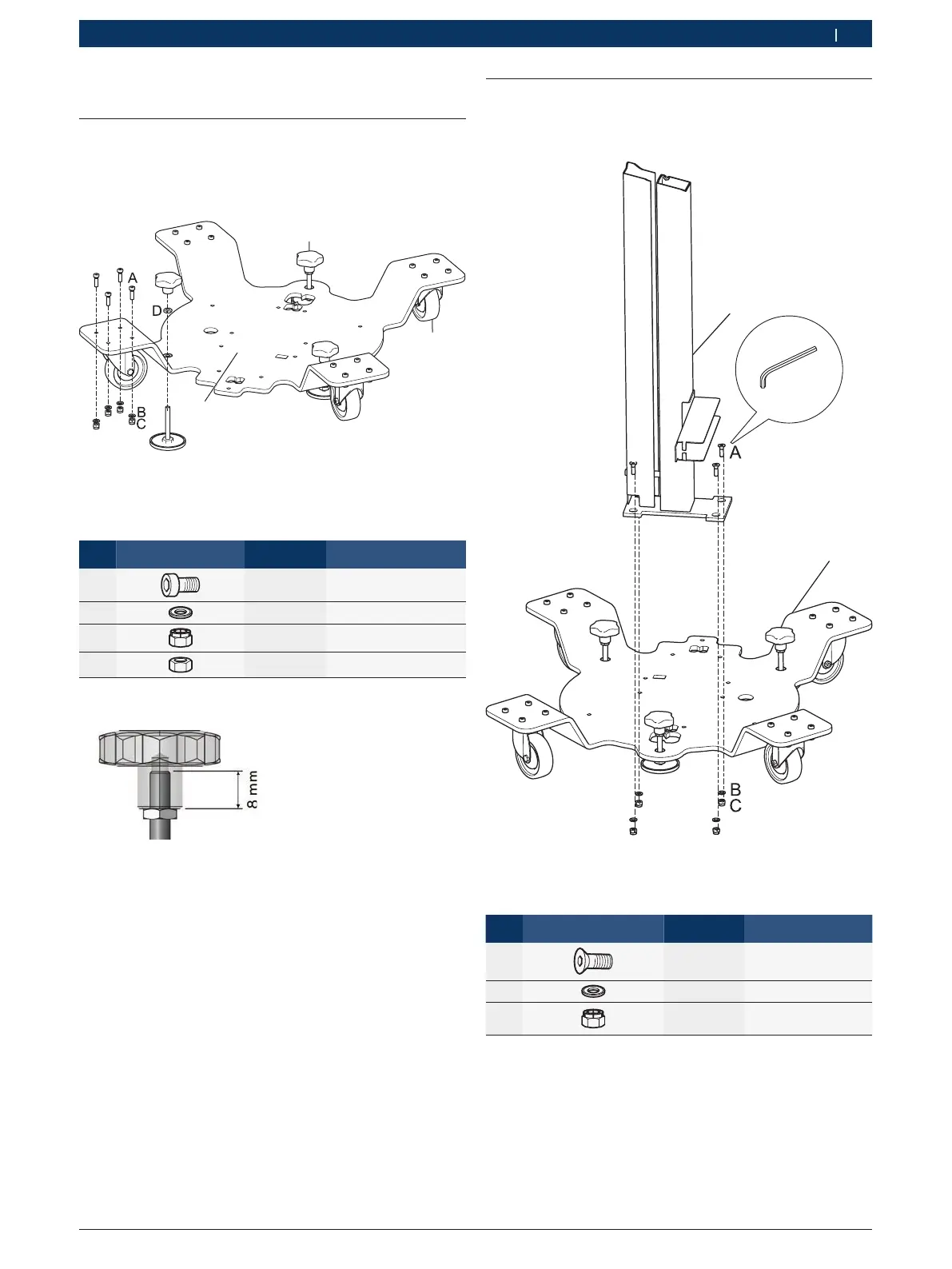

Abb. 2: Grundgestell
1 Stellfuß 3x
2 Lenkrolle 4x
3 Position für Säule
Pos. Befestigungsart Anzahl Größe [mm]
A
16 x M 6 x 20
B
16 x M 6
C
16 x M 6
D
3 x M 8
Tab. 1: Befestigungsmaterial Grundgestell
i Tabelle 1 und 2 = Teilesatz 1 690 381 203
4.2 Säule
¶ Säule auf Grundplatte montieren.
1
2
Abb. 3: Säule
1 Säule
2 Grundplatte
Pos. Befestigungsart Anzahl Größe [mm]
A
4 x M 6 x 25
B
4 x M 6
C
4 x M 6
Tab. 2: Befestigungsmaterial Säule
