1 690 386 081 2018-02-22| Robert Bosch GmbH
134 | EL–52425 | Vedlikeholdno
5.9 Sette på kalibreringstavlen
1
2
3
4

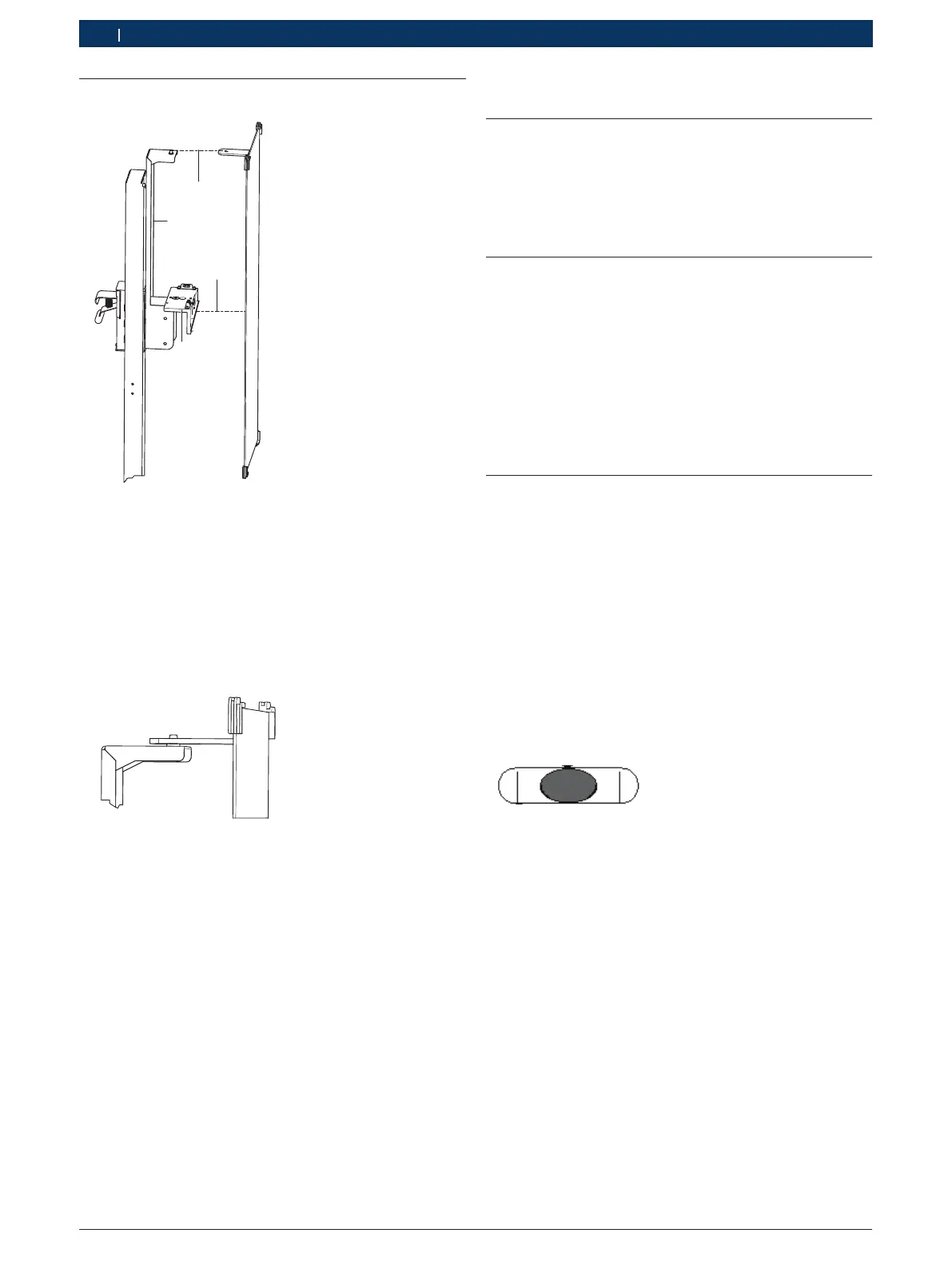

Fig. 17: Kalibreringstavle
1 Posisjon 1
2 Posisjon 2
3 Festearm for kalibreringstavle ¹
)
4 Presisjonsholder
¹
)
Alt etter bestilt utførelse inkludert i leveringsomfanget
¶ Fest kalibreringstavlen først i posisjon 1 og deretter i
posisjon 2.
Fig. 18: Avstand
1 Avstand posisjon 1
i Når den plasseres i posisjon 2 må kalibreringstavlen
ligge plant mot presisjonsholderen (tappen må gå i
inngrep).
! Kalibreringstavle:
$ Påse at kalibreringstavlen ligger plant inntil.
$ Påse at kalibreringstavlen er festet i posisjon 1
og 2.
$ Skift ut skadede kalibreringstavler.
6. Vedlikehold
6.1 Rengjøring
¶ EL–52425 må kun rengjøres med nøytrale reng-
jøringsmidler og myke, lofrie kluter.
! Grove verkstedfiller og skurende rengjøringsmidler
kan skade EL–52425.
6.2 Kontroll
R EL–52425 må kontrolleres av en autorisert kundes-
ervice hvis den fungerer dårligere på grunn av skade.
R Kontroller om styrestiftene er slitt.
R Kontroller forseglingen av libellene.
R Kontroller om magneter, libeller og anleggsflater for
måletavle og laser er skadet, om de har støtskader
eller om det mangler deler.
R Rengjør anleggsflatene regelmessig.
R Ved avvik/skade
6.3 Kontroll med vaterpass
R Bygg opp EL–52425, fest måletavlen 1690382288
i kalibreringshøyde, innrett EL–52425 i midten iht.
libellene.
R Bruk et vanlig vaterpass med en nøyaktighet på
minst 1mm/m.
1. Legg det på forsiden på den festede måletavlen og
sammenlign libellen i vaterpasset med libellen i hol-
deren (hellingssvinkel).
2. Legg det på siden av søylen og sammenlign libellen i
vaterpasset med libellen i holderen (rullevinkel).
" I begge testene må luftboblen i vaterpasset ikke pas-
sere midten av markeringen. I så fall må EL–52425 tas
ut av bruk, og service må kontaktes.
Fig. 19: Luftboble vaterpass
i Testutstyr for å kontrollere EL–52425 og laser kan
bestilles fra produsenten.
