4.3 eindaanslag
¶ Schroeven handvast aandraaien.
1
1

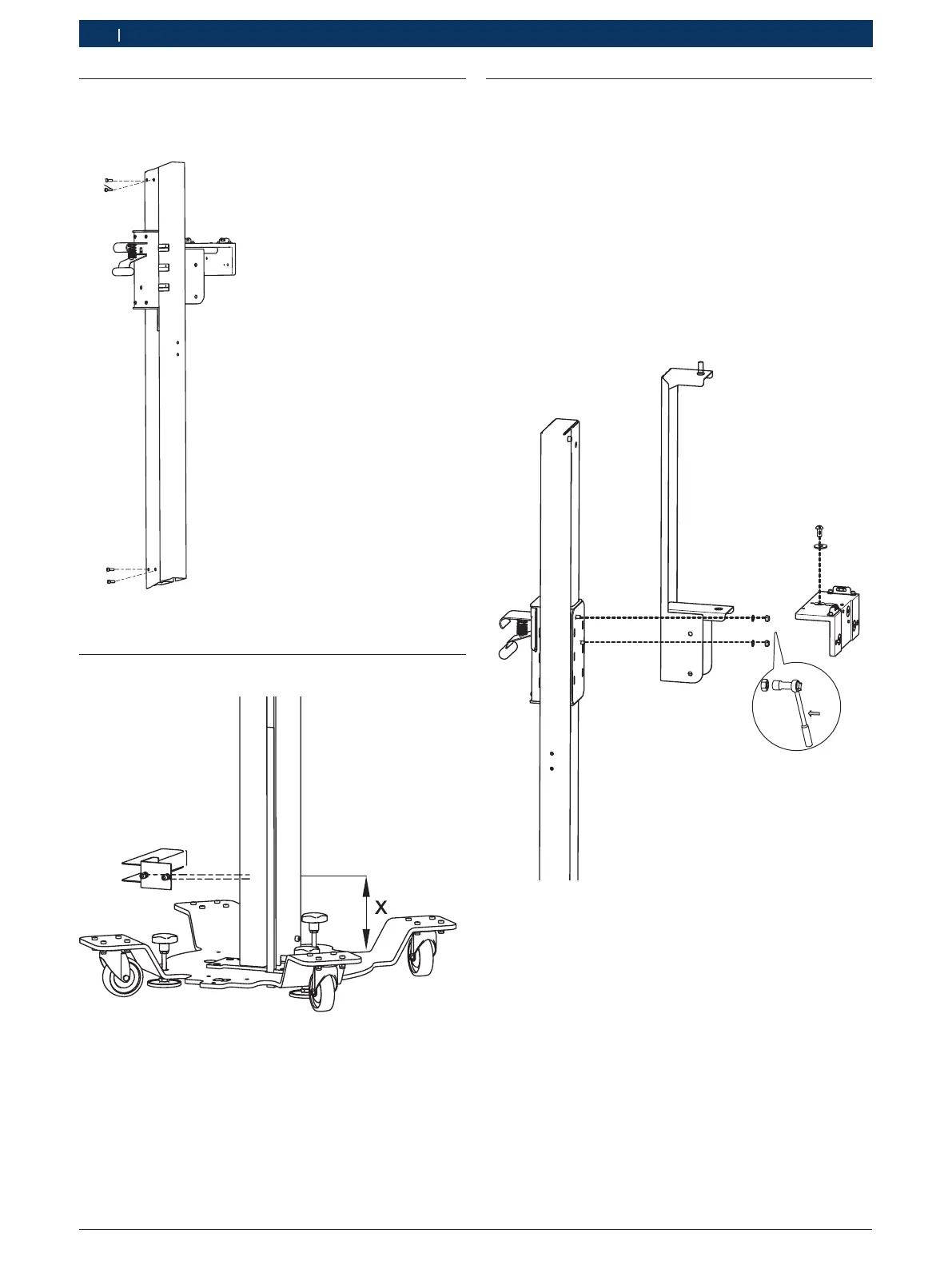

Afb. 4: eindaanslag
1 2 x M5 x 16
4.4 Houder meetlint
Afb. 5: Houder meetlint
X 0mm - 300mm
1. Houder meetlint op een hoogte van 0mm - 300mm
gemeten vanaf de grondplaat aanbrengen, respectie-
velijk de voertuigspecifieke voorschriften aanhouden.
2. Schroeven handvast aandraaien.
4.5 Houder precisiehouder
i
Voor eenvoudige montage de precisiehouder ver-
wijderen. Na de montage van de "houder precisie-
houder" de precisiehouder weer aanbrengen.
1. Opname precisiehouder op de draadeinden op de
sleden positioneren.
2. Opname precisiehouder met zelfborgende zeskant-
moeren met maximaal 5Nm aantrekken.
! Door een groter aandraaimoment kunnen de draad-
einden beschadigd raken.
13
Afb. 6: Houder precisiehouder bevestigen
