1 690 386 081 2018-02-22| Robert Bosch GmbH
12 | EL–52425 | Bedienungde

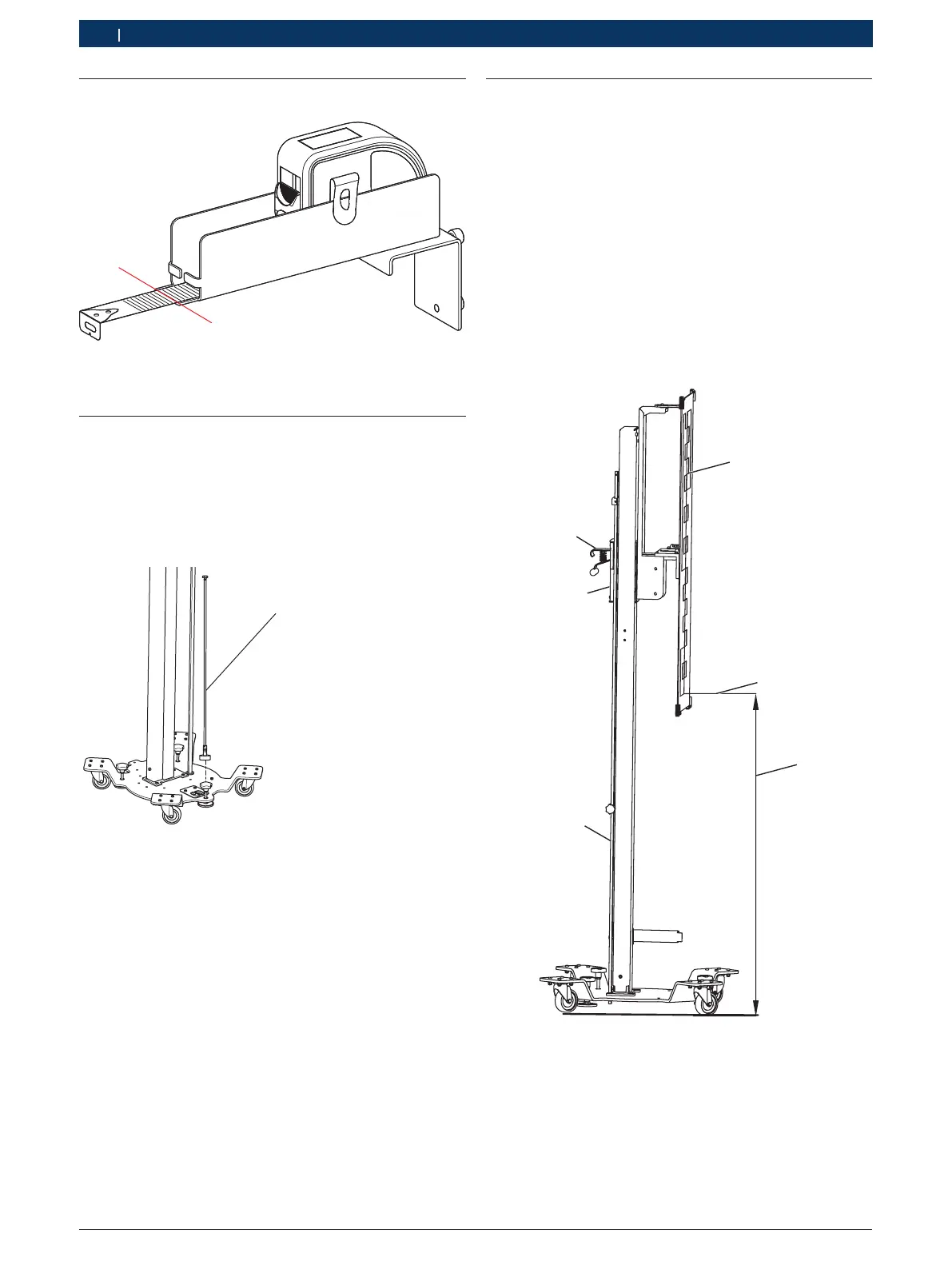

5.5 Maßband / Halterung
1
Abb. 13: Maßband / Halterung
1 Entfernung ablesen
5.6 EL–52425 mit Einstellhilfe ausrichten
i
Die Einstellhilfe ist als Sonderzubehör erhältlich.
1. Einstellhilfe auf Sterngriffschraube aufsetzen.
2. EL–52425 anhand der Libellen auf dem Präzisions-
halter mit der Einstellhilfe ausrichten.
1
Abb. 14: EL–52425 mit Einstellhilfe ausrichten
1 Einstellhilfe
5.7 Höhe der Kalibriertafel einstellen
1. Benötigte Höhe der Kalibriertafel aus den "Repara-
turanleitungen" des Fahrzeugherstellers entnehmen.
2. Prüfen, ob zwischen der Aufstellfläche des Fahr-
zeugs und der Aufstellfläche des EL–52425 ein
Höhenunterschied besteht (beispielsweise durch
eine Hebebühne).
3. Falls ein Höhenunterschied zwischen den Aufstellflä-
chen besteht, den Höhenunterschied mit der ange-
gebenen Höhe aus der Kurzanleitung verrechnen.
4. Kalibriertafel befestigen.
5. Arretiergriff betätigen und Kalibriertafel mithilfe
eines Maßbands auf die benötigte Höhe einstellen.
6. Die benötigte Höhe mit einem Maßband an der Mitte
der Kalibriertafel abnehmen.
1
2
3
4
5
6
Abb. 15: Höhe der Kalibriertafel einstellen
1 Kalibriertafel
2 Unterkante Schachbrettmuster
3 Höhe
4 Messlineal
5 Höhenanzeige optional
6 Arretiergriff
