1 690 386 081 2018-02-22| Robert Bosch GmbH
32 | EL–52425 | Montagefr
4.3 Butée de fin de course
¶ Serrer fermement les vis à la main.
1
1

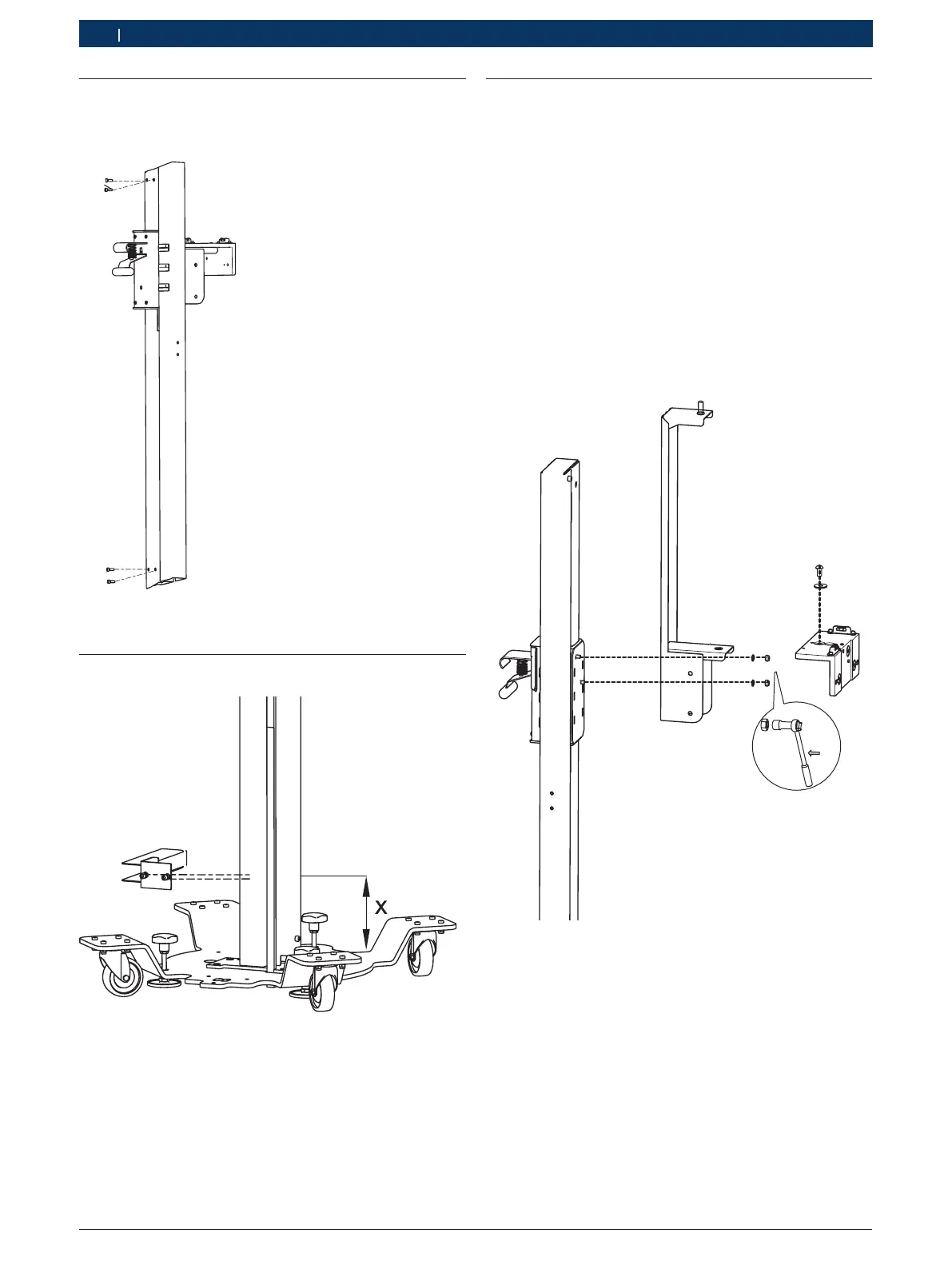

Fig. 4: Butée de fin de course
1 2xM5x16
4.4 Fixation mètre-ruban
Fig. 5: Fixation mètre-ruban
X 0mm-300mm
1. Apposer une fixation pour mètre-ruban à une hauteur
de0
mm-300mm, mesurée à partir de la plaque
de base, et respecter les mentions spécifiques du
constructeur du véhicule.
2. Serrer fermement les vis à la main.
4.5 Logement de support de précision
i
Pour un montage plus simple, retirer le support de
précision. Suite au montage du "logement de sup-
port de précision", apposer de nouveau le support
de précision.
1. Positionner le logement de support de précision sur
les boulons filetés sur le chariot.
2. Serrer le logement du support de précision avec
les écrous à six pans autobloquants à un couple de
5Nm maximum.
! Les boulons filetés peuvent être endommagés par
un couple plus important.
13
Fig. 6: Fixer le logement de support de précision
