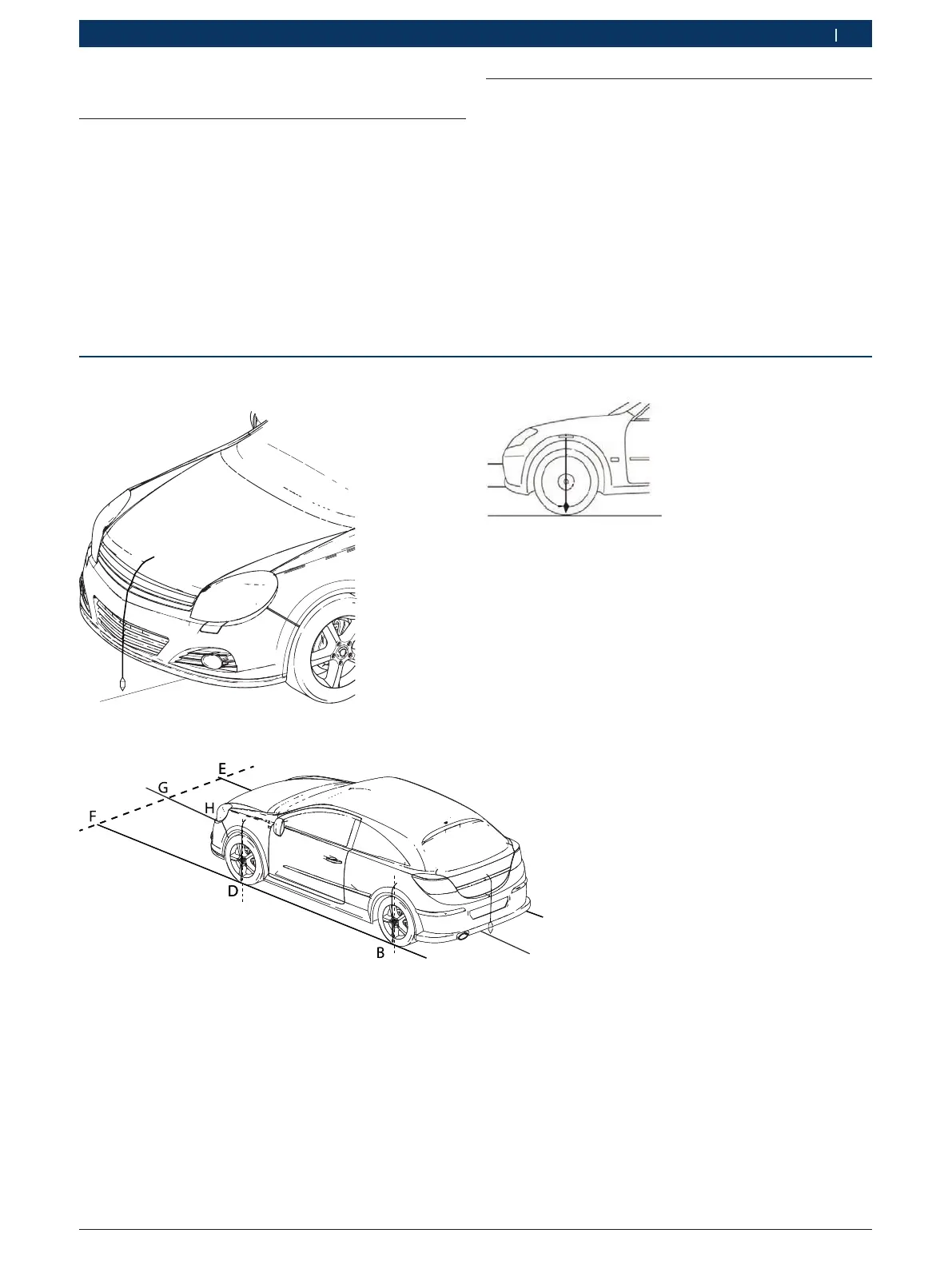

Rys. 7: Widok pionu od przodu
x
Rys. 8: Widok pionu z boku
5.2 Przykład wyrównania
1. Wykonać oznaczenia na podłożu, używając pionu
przy pojeździe, anastępnie wyrównać EL–52425.
2. Nanieść oznaczenia do wyrównania na podłożu.
Ustawić EL–52425 przed pojazdem.
3. Wyrównać EL–52425 do środka, pomiędzy lewe i
prawe oznaczenie na podłodze F i E wykorzystując
przy tym stelaż jako punkt odniesienia.
4. Równocześnie powoli poruszać stelażem tak, aby
oba wskaźniki w płytce podstawowej wskazywały
linię G-H.
5. Obsługa
5.1 Wyrównanie
i
Specyficzne wartości dot. dokładnego wyrównania
EL–52425 opisano w odpowiednich "instrukcjach
naprawy" producenta pojazdu.
Rys. 9: Widok pionu lewego od przodu
