Operação | EL–52425 | 93 pt
x

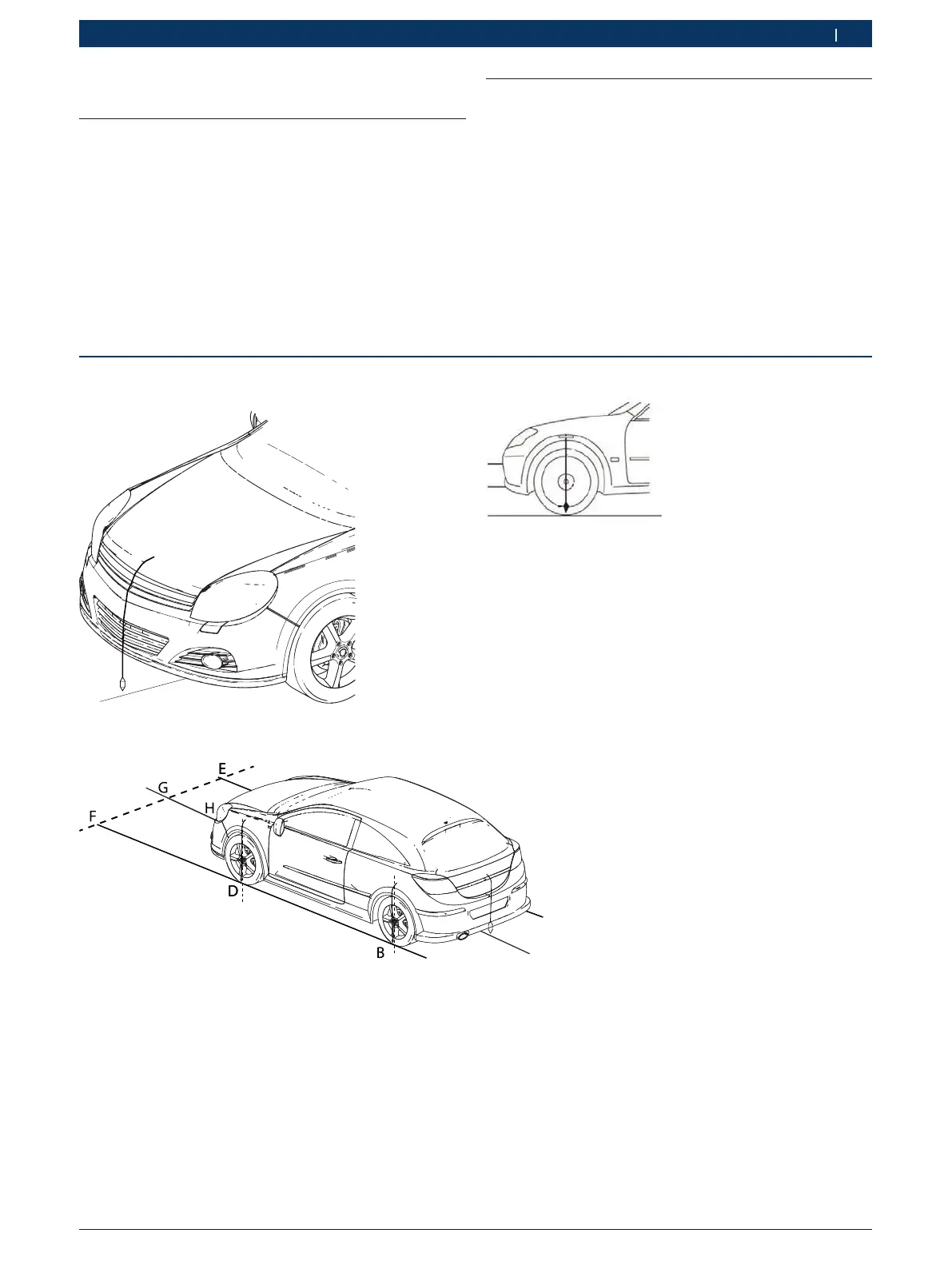

Fig. 7: Visão fio de prumo dianteiro
x
Fig. 8: Visão fio de prumo lateral
5.2 Exemplo de alinhamento
1. Realizar marcações no solo com o fio de prumo no
veículo e alinhar o EL–52425 com base nas mar-
cações.
2. Colocar marcações no solo para o alinhamento.
Posicionar o EL–52425 à frente do veículo.
3. EL–52425 deve ser alinhado centralmente entre as
marcações F e E esquerda e direita do solo, utilizan-
do o visor da estrutura básica como referência.
4. Ao mesmo tempo, movimentar a estrutura básica
lentamente, até que ambos os indicadores na placa
base indiquem a linha G-H.
5. Operação
5.1 Alinhar
i
Os valores específicos para o alinhamento exato do
EL–52425 estão descritos nos "Manuais de reparo"
correspondentes do fabricante do veículo.
Fig. 9: Visão fio de prumo dianteiro à esquerda
