1 690 386 081 2018-02-22| Robert Bosch GmbH
68 | EL–52425 | Monteringsv
4.3 Ändstopp
¶ Dra åt skruvarna kraftfullt.
1
1

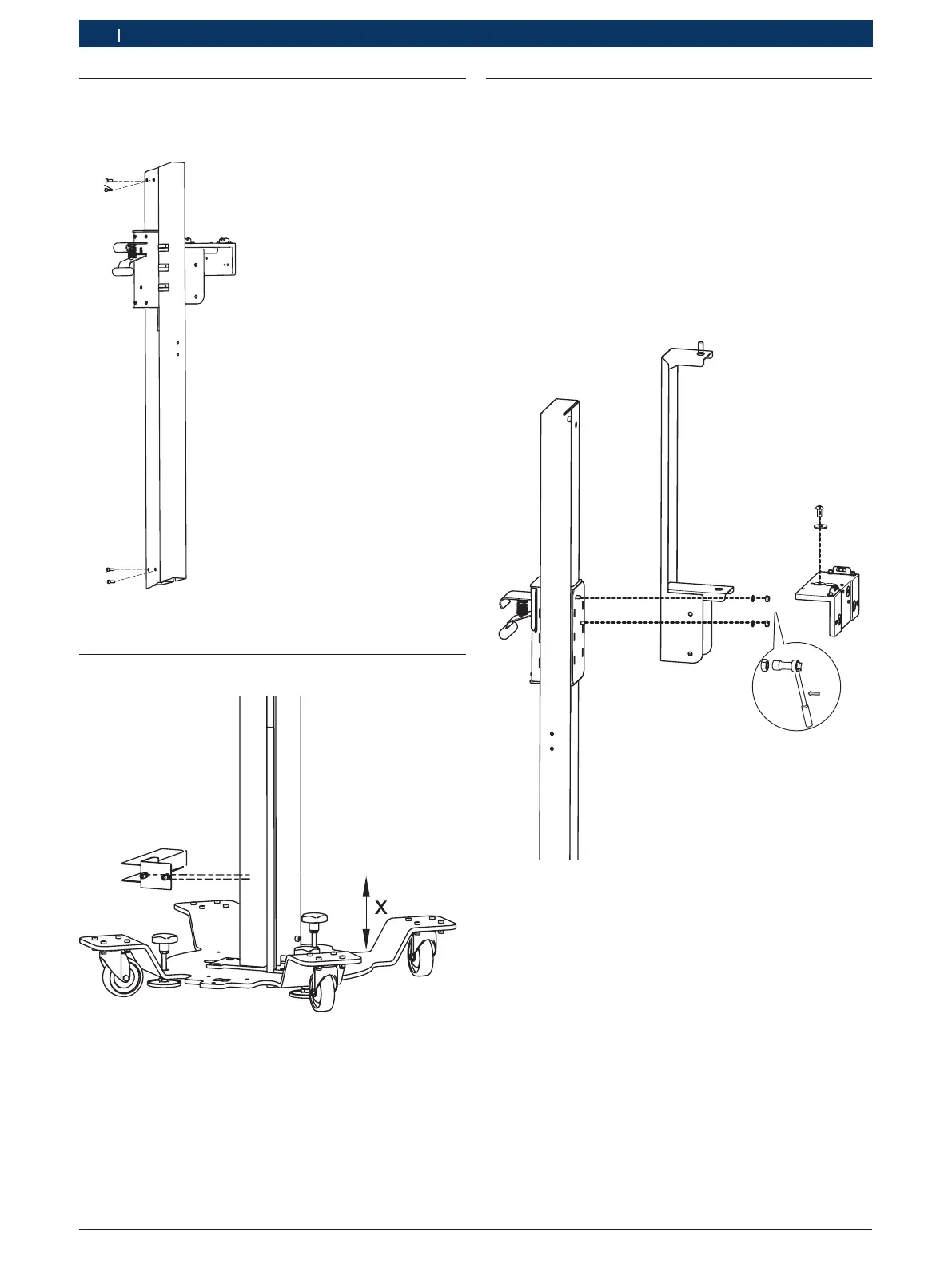

Fig. 4: Ändstopp
1 2 x M5 x 16
4.4 Måttbandsfäste
Fig. 5: Måttbandsfäste
X 0mm - 300mm
1. Placera måttbandsfästet på en höjd av 0mm-300mm
mätt från bottenplattan, eller beakta specifika riktlin-
jer från fordonstillverkaren.
2. Dra åt skruvarna kraftfullt.
4.5 Fäste för precisionshållare
i
Ta bort precisionshållaren för enklare montering.
Sätt på precisionshållaren igen efter att "fäste för
precisionshållare" har monterats.
1. Placera fästet för precisionshållaren på skenans
gängbultar.
2. Dra åt fästet för precisionshållaren med självlåsande
sexkantsmuttrar – max. 5Nm.
! Om vridmomentet är högre kan gängbultarna skadas.
13
Fig. 6: Sätt fast fästet för precisionshållaren
