1 690 386 081 2018-02-22| Robert Bosch GmbH
Användning | EL–52425 | 71 sv
5.3 Rikta EL–52425 längs fordonets
längsgående mittplan
(Valfritt om lasermodul P-Assist S5 används)
i De specifika värdena för inriktningen av EL–52425
finns i tillverkarens "reparationsanvisningar".
Nedan: Exempel på inriktning
1. Positionera EL–52425 framför fordonet.
2. Sätt fast P-Assist S5 i laserfäste A och fäst med
säkringshaken.
1

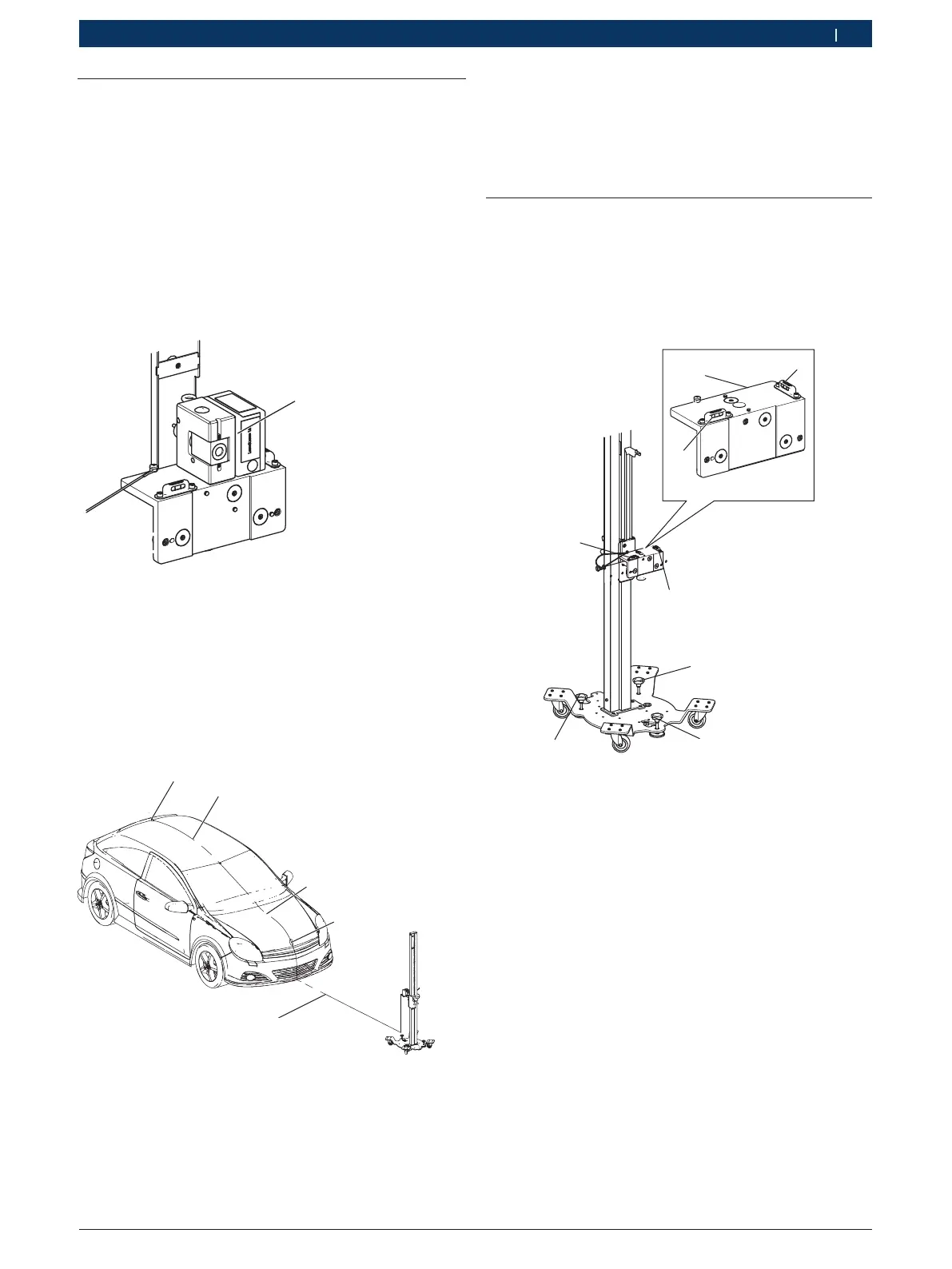

Fig. 10: P-Assist S5 i laserfäste A
1 P-Assist S5 (specialtillbehör)
2 Säkringshake (specialtillbehör)
3. Koppla på P-Assist S5.
 Laserlinjen går över fordonet.
4. Rikta in EL–52425 så att kylarmärket på fordonets
front och antennen markeras genom laserlinjen.
 EL–52425 är riktat framför fordonet.
1
1
1
2
3
Fig. 11: Rikta in EL–52425 mitt framför fordonet
1 Laserlinje
2 Kylarmärke
3 Antenn
i Ifall kylarmärket och antennen inte ligger i fordonets
längsgående centrum, kan kylarmärket på bagage-
luckan användas som andra referenspunkt. Öppna
bagageluckan och markera med laserlinjen kylarmär-
ket på fordonets front och mitt på bagageluckan.
5.4 Rikta in precisionshållaren
¶ Rikta in precisionshållaren med hjälp av libellen, vrid
ställbenen på bottenplattan med stjärnvreden.
! För statisk kalibrering av vindrutekameran måste
EL–52425 vara riktad efter libellen för rullvinkeln
och libellen för lutningsvinkeln.
2
3
4
4
4
2
3
1
Fig. 12: Rikta in precisionshållaren
1 Precisionshållare
2 Libell för rullvinkel
3 Libell för lutningsvinkel
4 Ställben
