4.3 Endanschlag
¶ Schrauben handfest anziehen.
1
1

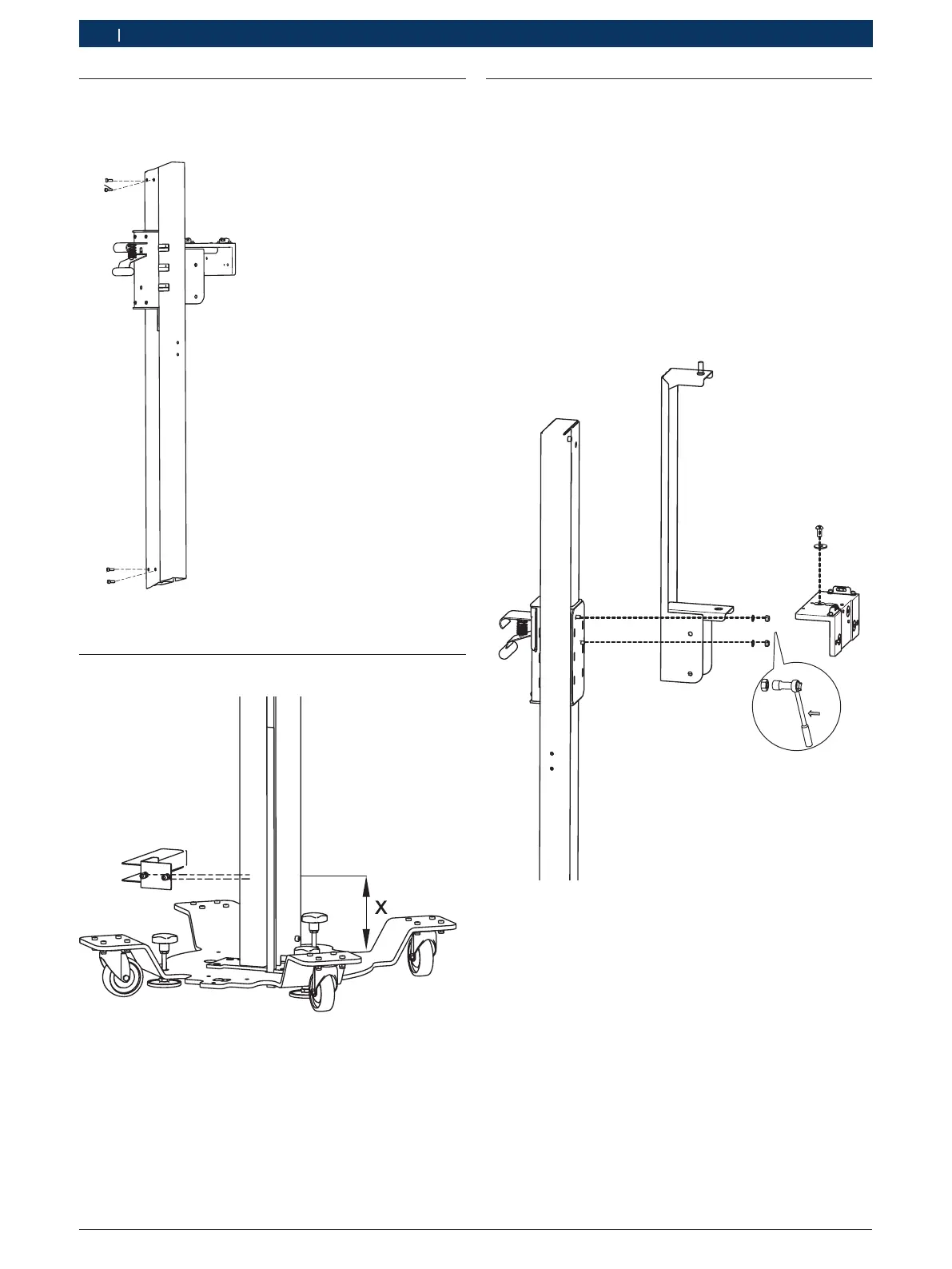

Abb. 4: Endanschlag
1 2 x M5 x 16
4.4 Halterung Maßband
Abb. 5: Halterung Maßband
X 0mm - 300mm
1. Halterung Maßband in einer Höhe von 0mm -
300
mm gemessen von Grundplatte anbringen,
beziehungsweise spezifische Fahrzeughersteller-
Vorgaben beachten.
2. Schrauben handfest anziehen.
4.5 Aufnahme Präzisionshalter
i
Zur einfacheren Montage Präzisionshalter entfernen.
Nach Montage der "Aufnahme Präzisionshalter" Prä-
zisionshalter wieder anbringen.
1. Aufnahme Präzisionshalter an den Gewindebolzen
am Schlitten positionieren.
2. Aufnahme Präzisionshalter mit selbstsichernden
Sechskantmuttern mit maximal 5Nm anziehen.
! Durch ein größeres Drehmoment können die Gewin-
debolzen beschädigt werden.
13
Abb. 6: Aufnahme Präzisionshalter befestigen
