170 | EL–52425 | Karbantartáshu
5.9 A kalibrálótábla elhelyezése
1
2
3
4

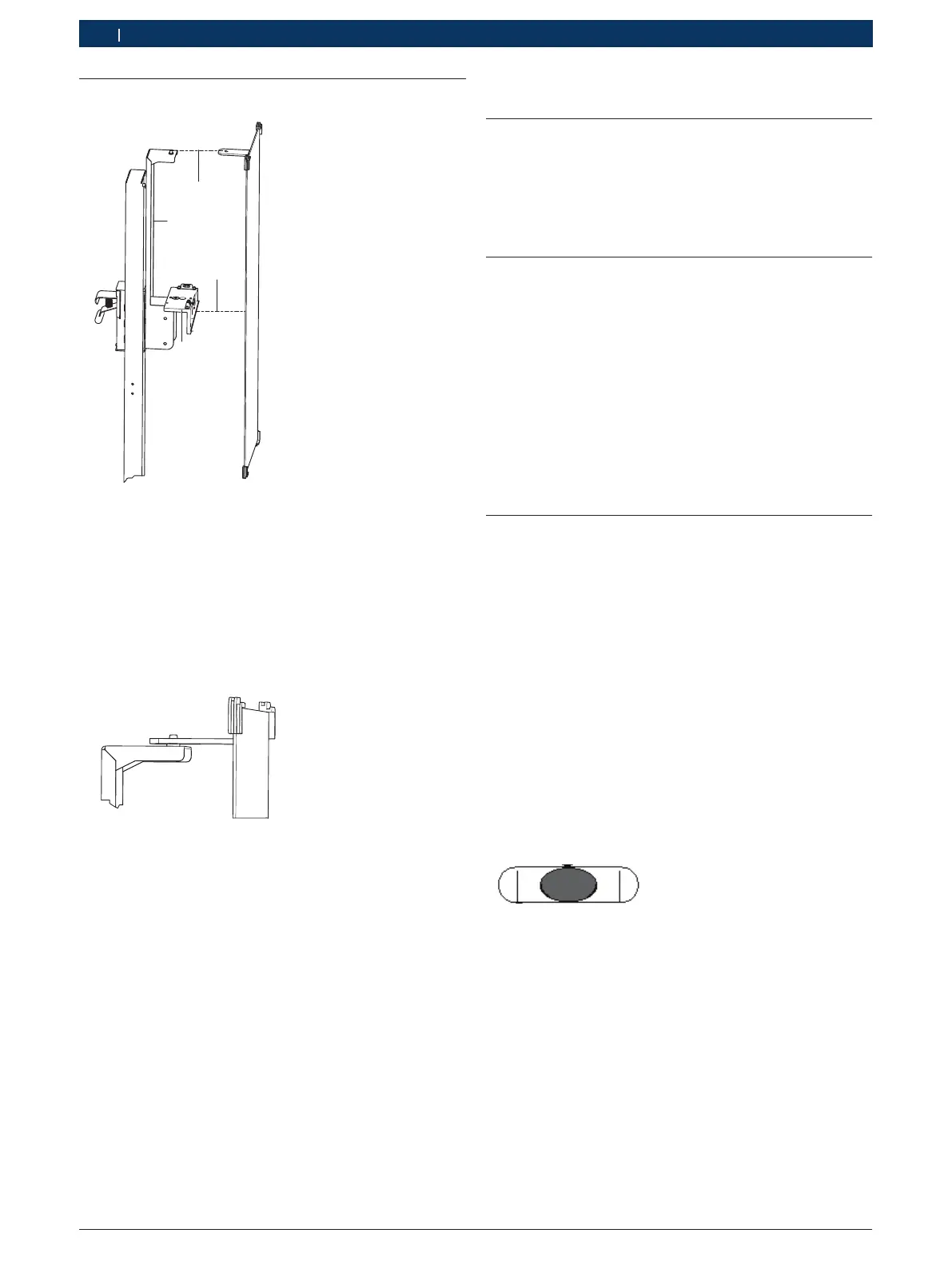

17 ábr.: Kalibrálótábla
1 1. pozíció
2 2. pozíció
3 Tartókarok a kalibrálótáblának ¹
)
4 Precíziós befogó
¹
)
A megrendelt kiviteltől függően a szállítási terjedelem része.
¶ A kalibrálótáblát először az 1., majd a 2. pozíciónál
rögzítse.
18 ábr.: Távolság
1 Az 1. pozíció távolsága
i A 2. helyzetbe mozgatva a kalibrálótáblának síkban
fel kell feküdnie a precíziós befogóra (a csapnak a
helyére kell pattannia).
! Kalibrálótábla:
$ Ügyeljen rá, hogy a kalibrálótábla síkban felfeküd-
jön.
$ Ügyeljen rá, hogy a kalibrálótábla az 1. és a 2.
pozíciónál is rögzítve legyen.
$ A sérült kalibrálótáblát cserélje ki.
6. Karbantartás
6.1 Tisztítás
¶ Az EL–52425 állvány csak semleges tisztítószerekkel
és puha, szöszmentes ruhával tisztítható.
! A durva műhelyi tisztítórongyok és a súroló hatású
tisztítószerek az EL–52425 állványt károsíthatják.
6.2 Ellenőrzés
R Az EL–52425 állvány sérülését, illetve a
működésének károsodását erre feljogosított
vevőszolgálattal ellenőriztetni kell.
R Ellenőrizze a rögzítőcsapok kopását.
R Ellenőrizze a vízmérték tömítettségét.
R Ellenőrizze, hogy a mágneseken és a vízmértékeken,
valamint a tábla rögzítőfelületein nem láthatók-e sé-
rülések vagy ütődési helyek, illetve nem hiányoznak-e
alkatrészek.
R A rögzítőfelületeket rendszeresen tisztítsa meg.
R Eltérés/sérülés esetén
6.3 A vízmérték ellenőrzése
R Állítsa fel az EL–52425 állványt, helyezze el a
1690382288 sz. táblát kalibrálási magasságban,
majd vízmértékekkel állítsa be középre az EL–52425
állványt.
R A kereskedelmi forgalomban kapható, legalább
1mm/m pontosságú vízmértéket használjon.
1. Helyezze a vízmértéket a felrögzített tábla elülső
oldalára, majd hasonlítsa össze a tartón lévő vízmér-
ték kijelzésével (hosszanti hajlásszög).
2. Helyezze a vízmértéket az oszlop oldalához, majd
hasonlítsa össze a tartón lévő vízmérték kijelzésével
(bedöntési szög).
" A vízmértékben lévő levegőbuborék a vizsgálat során a
jelölés középső jelölését nem hagyhatja el. Ha elhagyja
a jelölést, akkor az EL–52425 állvány nem használható.
Értesítse a szervizt.
19 ábr.: Levegőbuborék a vízmértékben
i Az EL–52425 ellenőrzésére szolgáló vizsgálóanyag és
a lézer a gyártótól megrendelhető.
