4.3 Krajnji graničnik
¶ Rukom stegnite vijke.
1
1

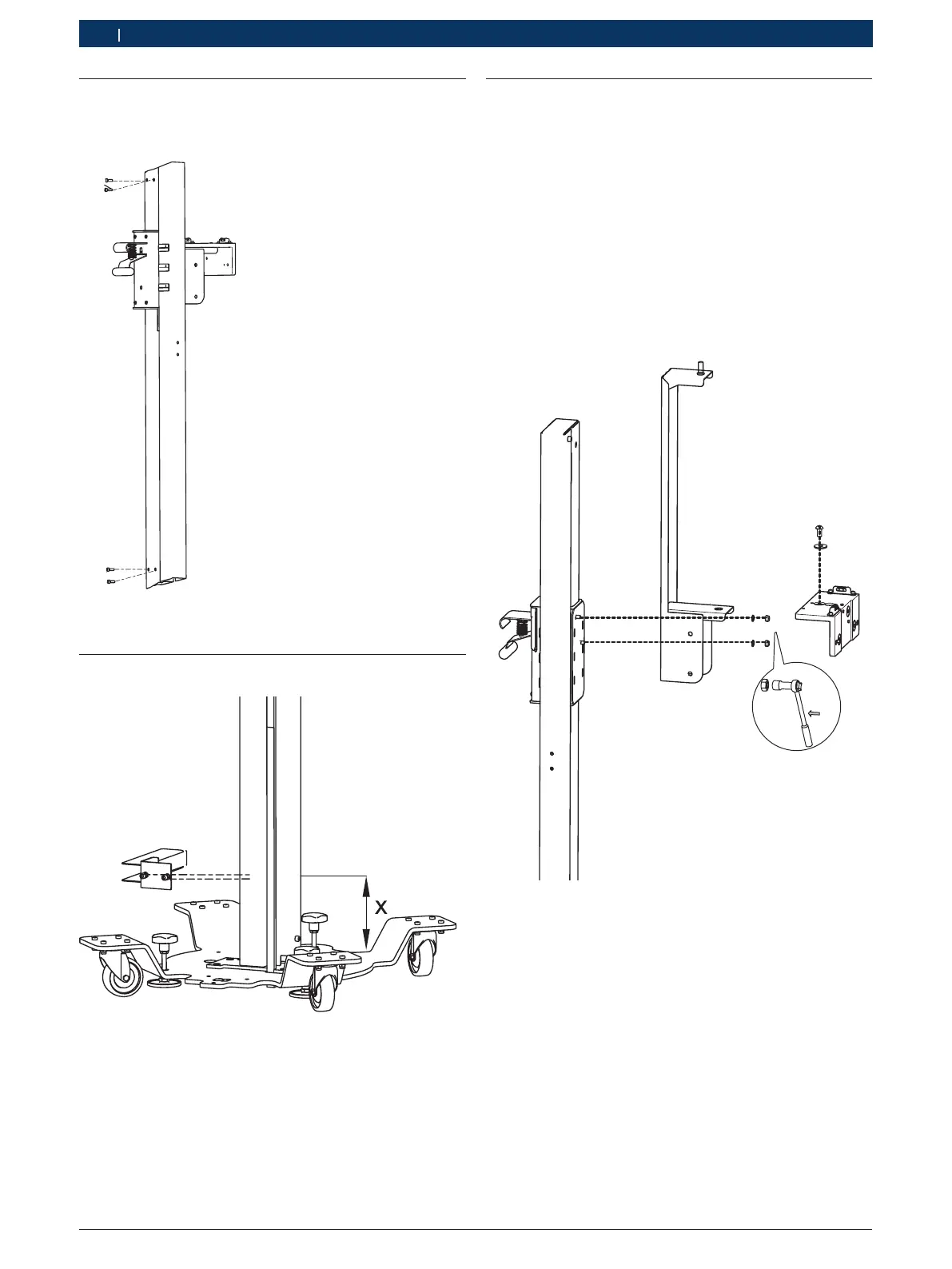

Sl. 4: Krajnji graničnik
1 2 x M5 x 16
4.4 Držač mjerne trake
Sl. 5: Držač mjerne trake
X 0mm - 300mm
1. Postavite držač mjerne traka na visini od 0mm
- 300
mm, mjereno od osnovne ploče, odnosno
prodržavajte se specifičnih uputa proizvođača vozila.
2. Rukom stegnite vijke.
4.5 Prihvat preciznog držača
i
Za jednostavniju montažu skinite precizni držač.
Nakon montaže "prihvata preciznog držača" ponovno
postavite precizni držač.
1. Postavite prihvat preciznog držača na navojnim svor-
njacima na tračnicama.
2. Prihvat preciznog držača pritegnite samokočnim
šesterokutnim maticama s maksimalno 5Nm.
! Uz veći okretni moment može doći do oštećenja
navojnog svornjaka.
13
Sl. 6: Pričvršćivanje prihvata preciznog držača
