Bosch FSA 500 - LED-Displays; Afstandsbediening

1 689 989 115 2013-08-30| Robert Bosch GmbH
100 | FSA 500 | Productbeschrijvingnl

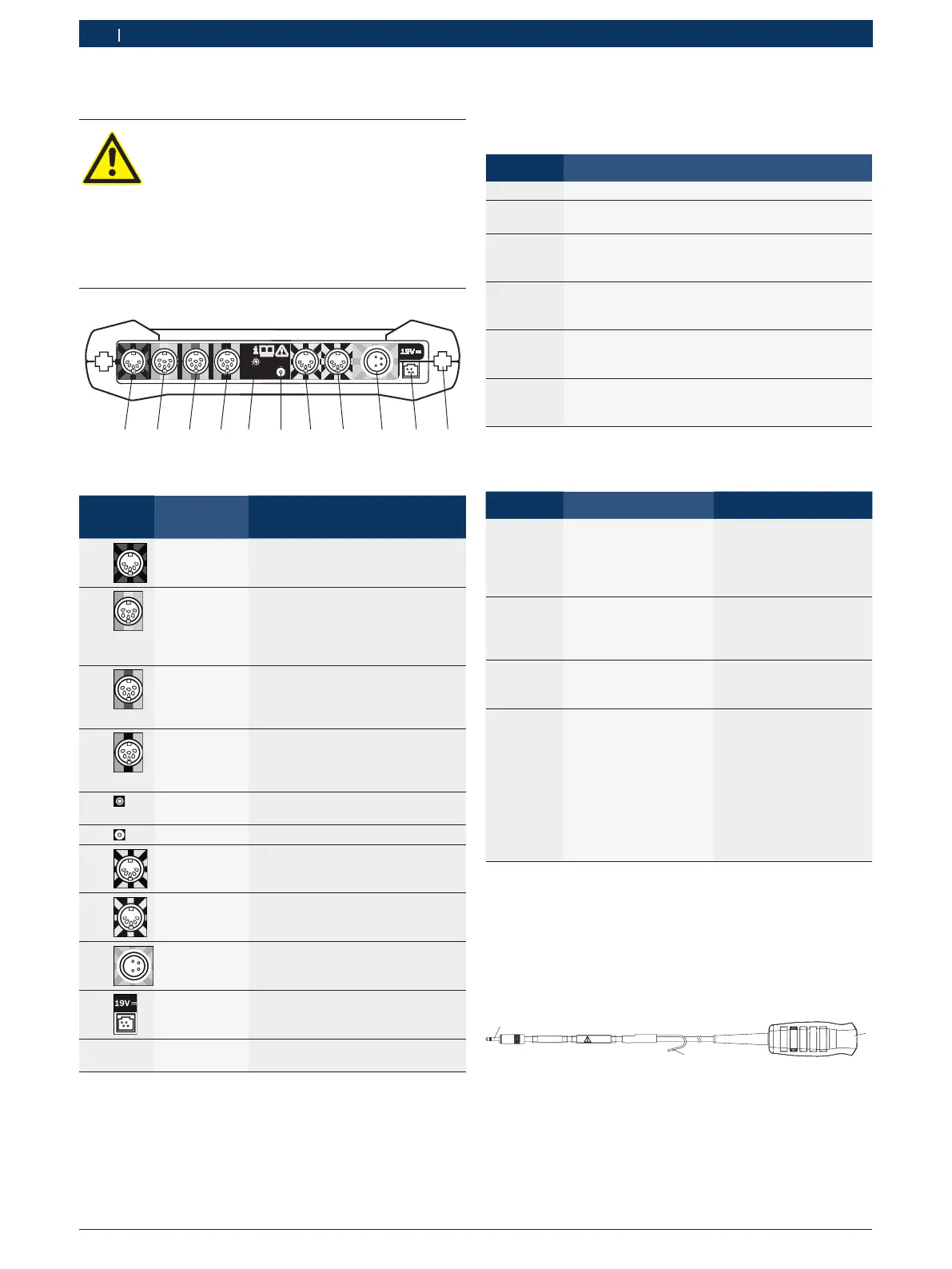

3.5.3 Aansluitstrook FSA 500
GEVAAR – Gevaar voor elektrische schok-
ken door te hoge meetspanning!
Spanningsmetingen groter dan
60VDC/30VAC/42VACpeak met multi-meetlei-
dingen CH1/CH2 leiden tot letsel, hartstilstand
of dood door elektrische schok.
¶ Met multi-meetleidingen CH1 / CH2geen
netspanning of soortelijke spanningen meten.
10
9
87
6
5
4
321
459903-02_Ko
11
Fig. 2: Aansluitstrook FSA 500 (van onderen)
Positie Kleurcode-
ring
Aansluiting
2)
1 Rood/zwart Verbindingskabel B+/B‒
(verbindingskabel B‒ voor
voertuigmassa)
2 Groen of wit
of geel
Secundaire meetwaarde gever of
stroomtang 30 A of stroomtang 1000
A of adapterkabel 1681032098
met vloeistofdruksensor (beide
onderdelen speciaal toebehoren)
3 Groen of rood
of geel
Multi-meetleiding CH2 of
meetkabel met spanningsverdeler
of stroomtang 30A of stroomtang
1000A
4 Groen of
blauw of geel
Multi-meetleiding CH1 of
meetkabel met spanningsverdeler
of stroomtang 30A of stroomtang
1000A
5 - Koppeling met slangleiding
(luchtdrukmeting)
6 - Afstandsbediening
7 Wit/zwart Triggertang of adapterkabel
1 684 465 513voor klemsensor
1)
8 Blauw/wit Olietemperatuursensor, lucht- en
IR-temperatuursensor (speciaal
toebehoren)
9 Geel/groen Primaire aansluitleiding (UNI 2)
10 - Aansluiting netvoeding
11 - - Aansluiting voor laadstation
(speciale toebehoren)
1)
Bij toerentalmeting met klemsensor moet altijd de adapterleiding
11 684 465 513 tussen de aansluitbus FSA 500 (Pos.7) en de
verbindingskabels voor de klemsensor worden aangesloten.
2)
De kleurcoderingen aan de verbindingskabels geven de overeen-
komende aansluiting op de FSA 500 aan.
3.5.4 LED-displays
LED A: statusindicatie
Status LED A
Donker FSA 500 uit.
Brandt
rood
FSA 500 start.
Knippert
wit
(1 Hz)
FSA 500 aan maar nog niet bedrijfsklaar.
Geen dataverbinding naar pc/laptap.
Knippert
groen
(1 Hz)
FSA 500 bedrijfsklaar.
Dataverbinding naar pc/laptop via USB-verbinding
gemaakt.
Knippert
blauw
(1 Hz)
FSA 500 bedrijfsklaar.
Dataverbinding naar pc/laptop via Bluetooth
gemaakt.
Knippert
rood
(4 Hz)
Firmwarefout.
FSA 500 niet bedrijfsklaar.
LED B: laadindicatie
Status LED B Maatregel
Donker Geen externe span-
nings voorziening
aangesloten. Span-
nings voorziening via
accu.
-
Brandt
paars.
Externe spannings-
voorziening aange-
sloten. Accu wordt
geladen.
-
Brandt
blauw
Externe spannings voor-
ziening aangesloten.
Accu is geladen.
Externe spannings-
voorziening kan worden
verwijderd.
Brandt
rood
Externe spanningsvoor-
ziening aangesloten.
Mogelijke oorzaak van
de storing:
R Accutemperatuur
> 45 °C
R Accu niet
aangesloten
R Accu defect
R Stekker defect
Accu en stekker
controleren.
FSA 500 laten afkoelen.
3.5.5 Afstandsbediening
Met de toets van de afstandsbediening kan de
start-softkey (F3) of de stop-softkey (F4) in de
FSA 500 CompacSoft [plus]-software worden geacti-
veerd.
1
3
2
1 684 463 828
BOSCH
30V
459903-041_Ko
Fig. 3: Afstandsbediening (1 684 463 828)
1 Toets
2 Trekontlasting
3 Steekverbinding naar FSA 500
i Aansluiting, zie Fig. 2, Pos. 6.
