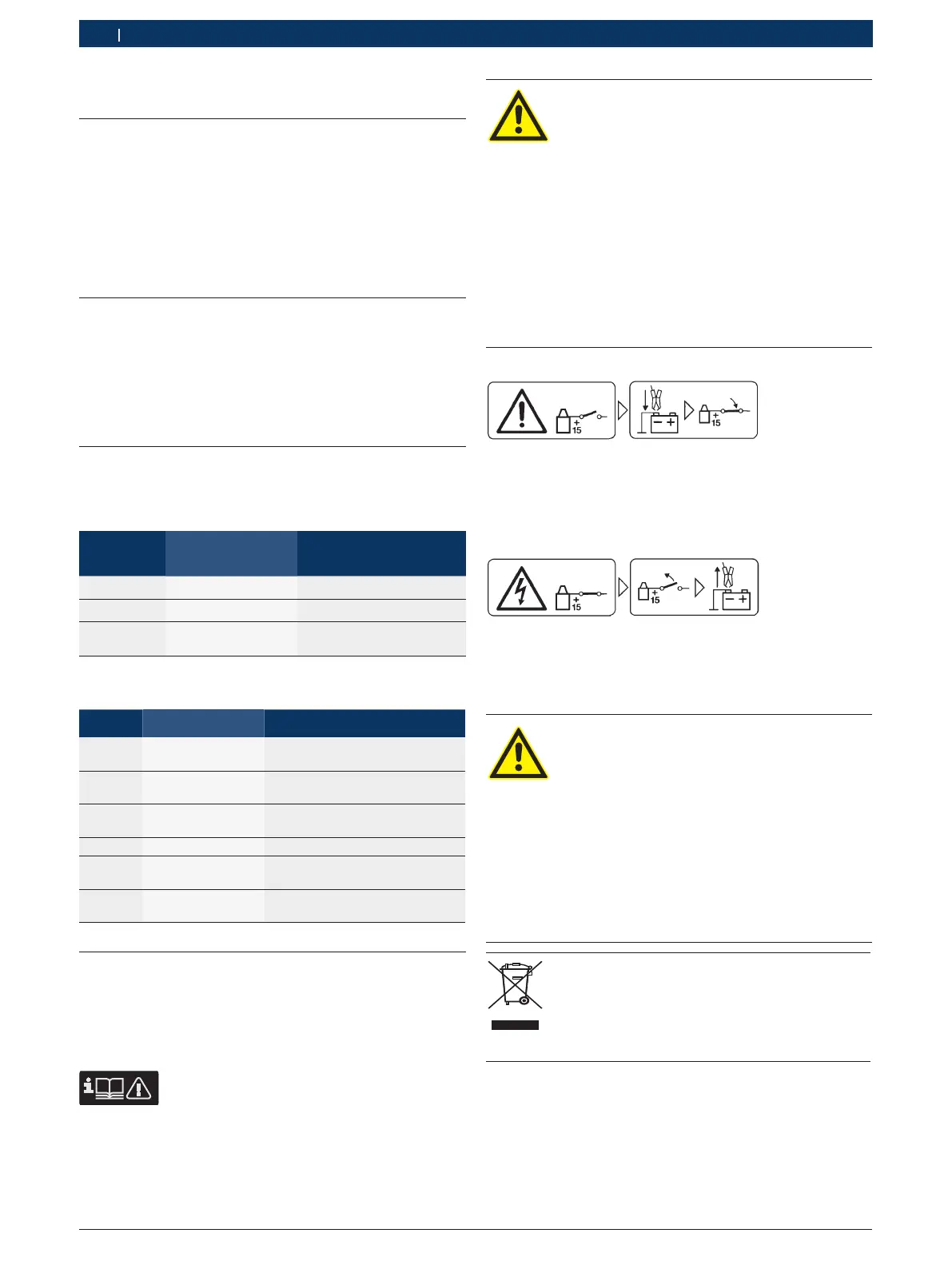

66 | FSA 500 | Simboli utilizzatiit
Smaltimento
Gli apparecchi elettrici ed elettronici fuori
uso, con relativi cavi, accessori, accumulato-
ri e batterie, devono essere smaltiti separa-
tamente dai rifiuti domestici.
1. Simboli utilizzati
1.1 Nella documentazione
1.1.1 Indicazioni di avvertimento –
struttura e significato
Le indicazioni di avvertimento mettono in guardia dai
pericoli per l'utente o le persone vicine. Inoltre le indi-
cazioni di avvertimento descrivono le conseguenze del
pericolo e le misure per evitarle. Le indicazioni di avver-
timento hanno la seguente struttura:
Simbolo di
avvertimento
PAROLA CHIAVE – Tipo e origine del
pericolo.
Conseguenze del pericolo in caso di
mancata osservanza delle misure e delle
avvertenze riportate.
¶ Misure e avvertenze per evitare il peri-
colo.
La parola chiave rappresenta un indice per la probabili-
tà di insorgenza e la gravità del pericolo in caso di man-
cata osservanza:
Parola
chiave
Probabilità di
insorgenza
Gravità del pericolo in caso
di mancata osservanza
PERICOLO Pericolo diretto Morte o lesioni fisiche gravi
AVVERTENZA Pericolo potenziale Morte o lesioni fisiche gravi
CAUTELA Situazione potenzial-
mente pericolosa
Lesioni fisiche lievi
1.1.2 Simboli nella presente documentazionexxx
Simbolo Denominazione Significato
!
Attenzione Mette in guardia da potenziali
danni materiali.
i
Nota informativa Indicazioni applicative ed altre
informazioni utili.
1.
2.
Istruzioni
dettagliate
Istruzioni costituite da più fasi.
e
Istruzioni rapide Istruzioni costituite da una fase.

Risultato
intermedio
All’interno di un’istruzione è vi-
sibile un risultato intermedio.
"
Risultato finale Al termine di un’istruzione è vi-
sibile il risultato finale.
1.2 Sul prodotto
! Rispettare tutti i simboli di avvertimento sui prodotti
e mantenere le relative etichette integralmente in
condizioni di perfetta leggibilità!
Osservare le presenti istruzioni per l’uso e tutta la do-
cumentazione tecnica dell’apparecchiatura di prova e
dei componenti utilizzati!
PERICOLO – rischio di scosse elettriche
dovute ad una tensione di misurazione
eccessiva!
Misurazioni di tensioni superiori a 60V
DC/30V AC/42V ACpeak con i cavi di misu-
razione multipla CH1 / CH2 possono causare
lesioni, arresto cardiaco e persino la morte
per folgorazione.
¶ Con i cavi di misurazione multipla CH1/
CH2 non misurare tensioni di rete o ten-
sioni di entità simili.
Cautela!
1. Disinserire l’accensione.
2. Collegare FSA 500 con la batteria (B–) o la massa del
motore.
3. Inserire l’accensione.
Cautela!
1. Disinserire l’accensione.
2. Scollegare FSA 500 dalla batteria (B–) o dalla massa del
motore.
PERICOLO – rischio di scosse elettriche in
caso di misurazioni sull’autoveicolo senza
cavo di collegamento B–!
Misurazioni effettuate senza aver collegato
il cavo di collegamento B– alla massa del
veicolo o al polo negativo della batteria pos-
sono causare lesioni, arresto cardiaco e per-
sino la morte per folgorazione.
¶ Collegare FSA 500 tramite il cavo di colle-
gamento B – con la massa del veicolo o il
polo negativo della batteria.
¶ Attenersi alla sequenza di collegamento ripor-
tata di seguito.
