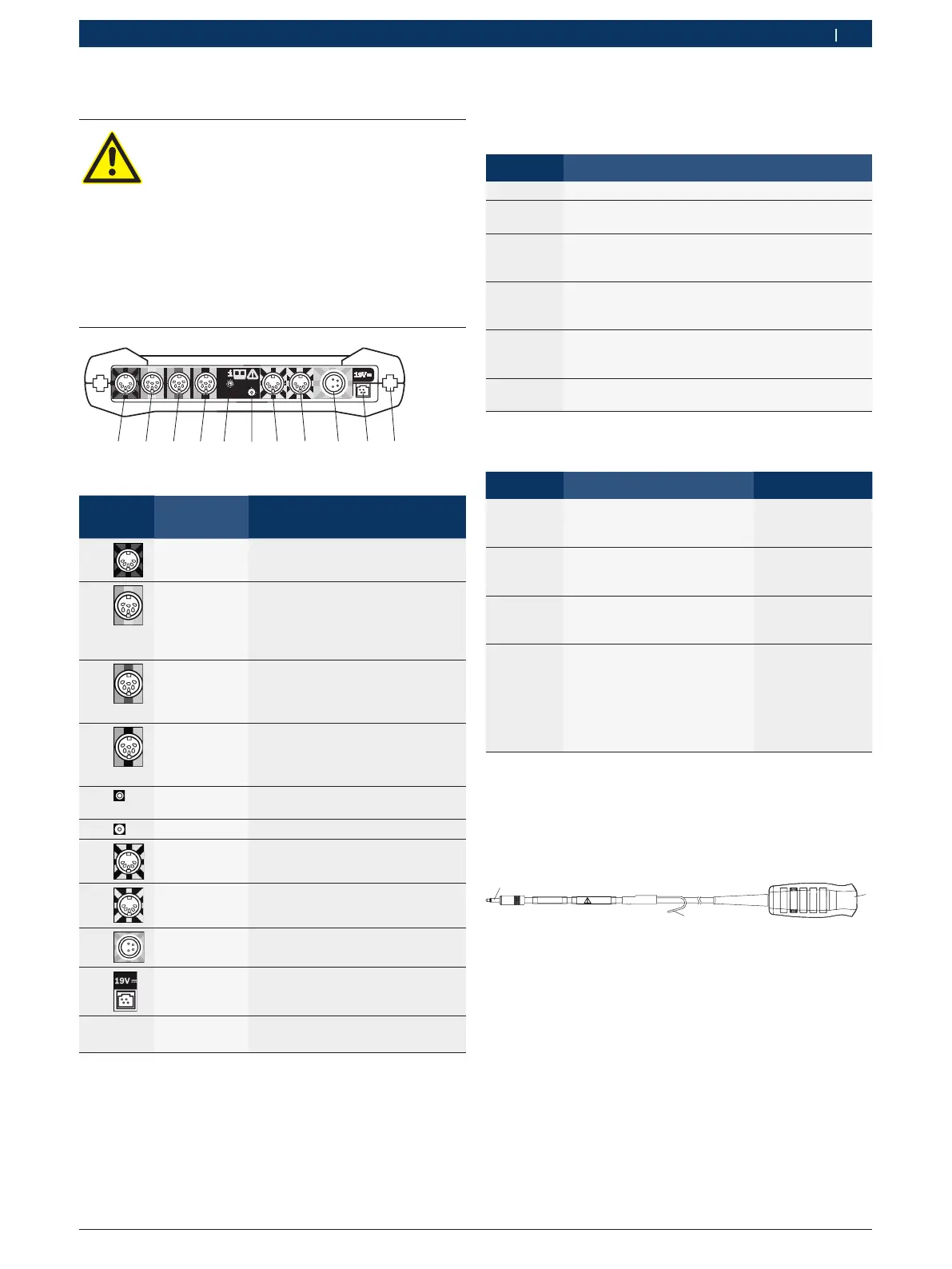

Bosch FSA 500 - Anschlussleiste FSA 500; LED-Anzeigen; Fernauslöser

1 689 989 115 2013-08-30| Robert Bosch GmbH
Produktbeschreibung | FSA 500 | 9 de
3.5.3 Anschlussleiste FSA 500
GEFAHR – Stromschlaggefahr durch zu
hohe Messspannung!
Spannungsmessungen größer
60VDC/30VAC/42VACpeak mit Multi-
Messleitungen CH1/CH2 führen zu Ver-
letzungen, Herzversagen oder Tod durch
Stromschlag.
¶ Mit Multi-Messleitungen CH1 / CH2 keine
Netzspannungen oder netzähnliche Span-
nungen messen.
10
9
87
6
5
4
321
459903-02_Ko
11
Fig. 2: Anschlussleiste FSA 500 (von unten)
Position Farbkenn-
zeichnung
Anschluss
2)
1 Rot/schwarz Anschlussleitung B+/B‒ (Anschluss-
leitung B‒ für Fahrzeugmasse)
2 Grün oder
weiß oder
gelb
Sekundärmesswertgeber oder
Stromzange 30A oder Stromzan-
ge 1000 A oder Adapterleitung
1681032098 mit Flüssigkeitsdruck-
sensor (beide Teile Sonderzubehör)
3 Grün oder
rot oder
gelb
Multi-Messleitung CH2 oder Mess-
leitung mit Spannungsteiler oder
Stromzange 30A oder Stromzan-
ge 1000 A
4 Grün oder
Blau oder
gelb
Multi-Messleitung CH1 oder Mess-
leitung mit Spannungsteiler oder
Stromzange 30A oder Stromzan-
ge 1000 A
5 - Kupplung mit Schlauchleitung
(Luftdruckmessung)
6 - Fernauslöser
7 weiß/schwarz Triggerzange oder Adapterleitung
1 684 465 513 für Klemmgeber
1)
8 Blau/weiß Öltemperatursensor, Luft- und IR-
Temperaturfühler (Sonderzubehör)
9 Gelb/grün Primär-Anschlussleitung (UNI 2)
10 - Netzteilanschluss
11 - - Anschluss für Ladestation
(Sonderzubehör)
1)
Bei Drehzahlmessung mit Klemmgeber muss immer die Adapterleitung
1 684 465 513 zwischen Anschlussbuchse FSA 500 (Pos.7) und den
Anschlussleitungen für den Klemmgeber angeschlossen werden.
2)
Die Farbkennzeichnungen an den Anschlussleitungen verweisen
auf den richtigen Anschluss am FSA 500.
3.5.4 LED-Anzeigen
LED A: Statusanzeige
Status LED A
Dunkel FSA 500 aus.
Leuchtet
rot
FSA 500 startet.
Blinkt
weiss
(1 Hz)
FSA 500 an, aber noch nicht betriebsbereit.
Keine Datenverbindung zu PC/Laptop.
Blinkt grün
(1 Hz)
FSA 500 betriebsbereit.
Datenverbindung zu PC/Laptop über USB-Verbin-
dung hergestellt.
Blinkt blau
(1 Hz)
FSA 500 betriebsbereit.
Datenverbindung zu PC/Laptop über Bluetooth
hergestellt.
Blinkt rot
(4 Hz)
Firmwarefehler.
FSA 500 nicht einsatzbereit.
LED B: Anzeige für Ladezustand
Status LED B Maßnahme
Dunkel Keine externe Spannungsver-
sorung angeschlossen. Span-
nungsversorgung über Akku.
-
Leuchtet
violett
Externe Spannungsversorgung
angeschlossen. Akku wird ge-
laden.
-
Leuchtet
blau
Externe Spannungsversorgung
angeschlossen. Akku ist ge-
laden.
Externe Spannungs-
versorgung kann
entfernt werden.
Leuchtet
rot
Externe Spannungsversorgung
angeschlossen.
Mögliche Störungsursache:
R Akkutemperatur >45°C
R Akku nicht angeschlossen
R Akku defekt
R Stecker defekt
Akku und Stecker
überprüfen.
FSA 500 abkühlen
lassen.
3.5.5 Fernauslöser
Mit dem Taster des Fernauslösers kann der Start-
Softkey (F3) oder der Stopp-Softkey (F4) in der
FSA 500 CompacSoft [plus]-Software ausgelöst werden.
1
3
2
1 684 463 828
BOSCH
30V
459903-041_Ko
Fig. 3: Fernauslöser (1 684 463 828)
1 Taster
2 Zugentlastung (zum Einhängen am Sensorhalter)
3 Steckverbindung zu FSA 500
i Anschluss siehe Fig. 2, Pos. 6.
