70 | FSA 500 | Descrizione del prodottoit
3.5.3 Pannello di collegamento FSA 500
PERICOLO – rischio di scosse elettriche dovu-
te ad una tensione di misurazione eccessiva!
Misurazioni di tensioni superiori a 60V
DC/30V AC/42V ACpeak con i cavi di misu-
razione multipla CH1 / CH2 possono causare
lesioni, arresto cardiaco e persino la morte
per folgorazione.
¶ Con i cavi di misurazione multipla
CH1 / CH2 non misurare tensioni di rete
otensioni di entità simili.
10
9
87
6
5
4
321
459903-02_Ko
11

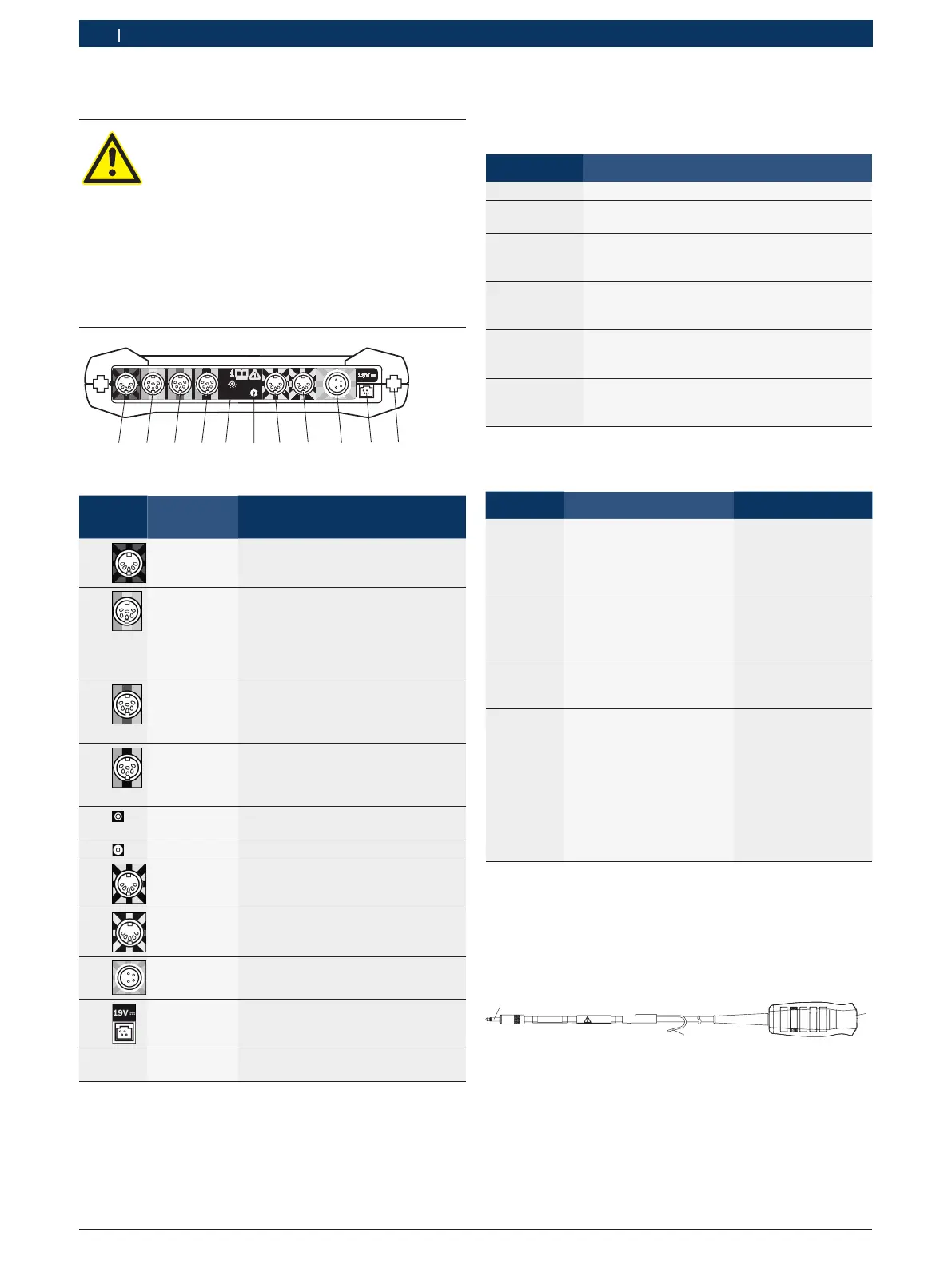

Fig. 2: Pannello di collegamento FSA 500 (dal basso)
Posizione Colori
identificativi
Attacco
2)
1 Rosso/nero Cavo di collegamento B+/B– (cavo di
collegamento B- per massa del vei-
colo)
2 Verde o bian-
co o giallo
Sonda di misura secondaria o
pinza amperometrica 30 A o pinza
amperometrica 1000 A o cavo
adattatore 1681032098 con
sensore pressione liquido (entrambi i
componenti sono accessori speciali)
3 Verde o rosso
o giallo
Cavo di misurazione multipla CH2 o
cavo di misurazione con ripartitore di
tensione o pinza amperometrica da 30
A o pinza amperometrica da 1000 A
4 Verde o blu o
giallo
Cavo di misurazione multipla CH1 o
cavo di misurazione con ripartitore di
tensione o pinza amperometrica da 30
A o pinza amperometrica da 1000 A
5 - Giunto con tubo flessibile (misura-
zione della pressione dell’aria)
6 - Dispositivo di comando remoto
7 Bianco/nero Pinza trigger o cavo adattato-
re 1 684 465 513 per trasduttore
amorsetto
1)
8 Blu/bianco Sensore temperatura olio, sonda aria
e IR (accessori speciali)
9 Giallo/verde Cavo di collegamento primario
(UNI 2)
10 - Presa per collegamento alimentatore
11 - - Attacco per la stazione di ricarica
(accessorio speciale)
1)
In caso di misurazione del numero di giri con il trasdutto-
re a morsetto occorre collegare sempre il cavo adattatore
1 684 465 513 tra la presa di FSA 500 (Pos.7) e i cavi di
collegamento per il trasduttore a morsetto.
2)
I contrassegni colorati sui cavi di collegamento si riferiscono al
collegamento corretto all'FSA 500.
3.5.4 Spie LED
LED A: indicazione di stato
Stato LED A
Spento FSA 500 spento.
Luce rossa
fissa
FSA 500 si avvia.
Luce bianca
lampeggiante
(1 Hz)
FSA 500 è acceso, ma non ancora pronto
al funzionamento.
Nessun collegamento dati al PC/laptop.
Luce verde
lampeggiante
(1 Hz)
FSA 500 pronto al funzionamento.
Il collegamento dati al PC/laptop è realizzato
attraverso il collegamento USB.
Luce azzurra
lampeggiante
(1 Hz)
FSA 500 pronto al funzionamento.
Il collegamento dati al PC/laptop è realizzato
attraverso Bluetooth.
Luce rossa
lampeggiante
(4 Hz)
Errore firmware.
FSA 500 non pronto all’impiego.
LED B: indicazione per lo stato di carica
Stato LED B Misura
Spento Nessuna fonte esterna di
alimentazione tensione col-
legata. Alimentazione di
tensione attraverso accu-
mulatore.
-
Luce viola
fissa
Fonte esterna di alimenta-
zione tensione collegata.
L’accumulatore viene ca-
ricato.
-
Luce
azzurra
fissa
Fonte esterna di alimenta-
zione tensione collegata.
L’accumulatore è carico.
È possibile staccare
la fonte esterna di ali-
mentazione tensione.
Luce rossa
fissa
Fonte esterna di alimenta-
zione tensione collegata.
Possibile causa dell’ano-
malia:
R temperatura dell’accu-
mulatore > 45 °C
R accumulatore non col-
legato
R accumulatore difettoso
R connettore difettoso
Controllare l’accumu-
latore e il connettore.
Far raffreddare
FSA500.
3.5.5 Dispositivo di comando remoto
Con il pulsante del dispositivo di attivazione a distanza è
possibile attivare la softkey di avviamento (F3) o la softkey
di arresto (F4) nel software FSA 500 CompacSoft [plus].
1
3
2
1 684 463 828
BOSCH
30V
459903-041_Ko
Fig. 3: Dispositivo di comando remoto (1 684 463 828)
1 Pulsante
2 Dispositivo antitrazione
3 Collegamento a spina a FSA 500
i Per il collegamento vedi Fig. 2, Pos. 6.
