Bosch FSA 500 - LED-Displays; Fjernudløser

1 689 989 115 2013-08-30| Robert Bosch GmbH
Produktbeskrivelse | FSA 500 | 145 da
3.5.3 Klemrække FSA 500
FARE – Risiko for elektrisk stød pga. for høj
målespænding!
Spændingsmålinger over
60VDC/30VAC/42VACpeak med multi-må-
leledninger CH1/CH2 medfører kvæstelser,
hjertestilstand eller død som følge af stød.
¶ Der må ikke måles netspændinger eller
lignende spændinger med multi-måleled-
ningerne CH1 / CH2.
10
9
87
6
5
4
321
459903-02_Ko
11

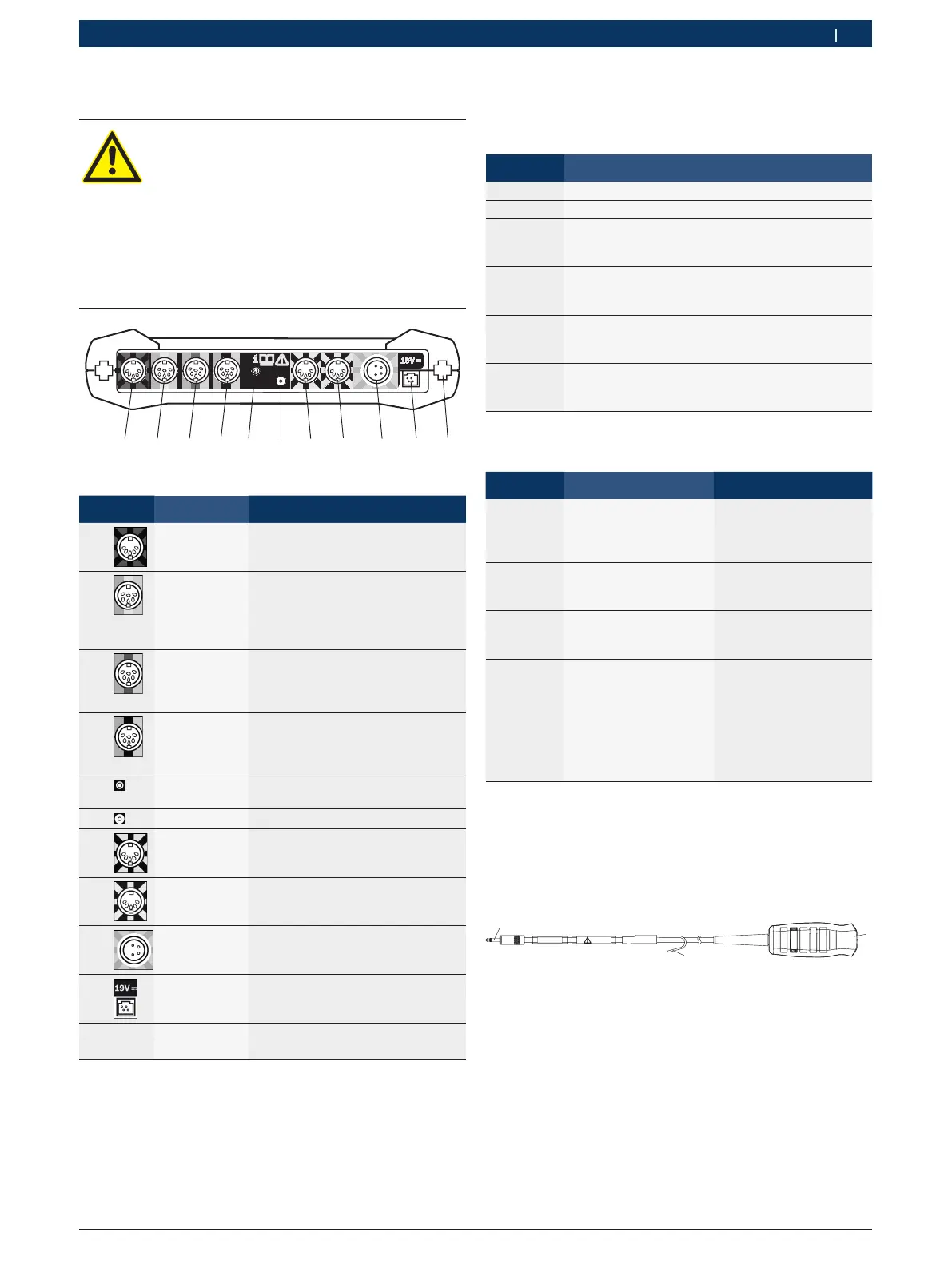

Fig. 2: Klemrække FSA 500 (nedefra)
Position Farvekode Tilslutning
2)
1 Rød/sort Tilslutningsledning B+/B‒
(tilslutningsledning B‒ til
køretøjets stel)
2 Grøn eller
hvid eller gul
Sekundær måleværdigiver eller
strømtang 30A eller strømtang
1000 A eller adapterledning 1 681
032 098 med væsketrykssensor
(begge dele er ekstraudstyr)
3 Grøn eller rød
eller gul
Multi-måleledning CH2 eller må-
leledning med spændingsdeler el-
ler strømtang 30 A eller strømtang
1000 A
4 Grøn eller blå
eller gul
Multi-måleledning CH1 eller må-
leledning med spændingsdeler el-
ler strømtang 30 A eller strømtang
1000 A
5 - Kobling med slangeledning (luft-
trykmåling)
6 - Fjernudløser
7 Hvid/sort Udløsertang eller adapterledning
1 684 465 513 til tryksensor
1)
8 Blå/hvid Olietemperatursensor, lufttempe-
ratur- og IR-temperatursensor
(ekstraudstyr)
9 Gul/grøn Primær-tilslutningsledning (UNI 2)
10 - Netdelstilslutning
11 - - Tilslutning til ladestation
(ekstraudstyr)
1)
Ved omdrejningsmåling med tryksensor skal adapterledningen
1 684 465 513 altid være tilsluttet imellem tilslutningsbøsningen
FSA 500 (Pos.7) og tryksensorens tilslutningsledninger.
2)
Farvekoderne på tilslutningsledningerne angiver den rigtige
tilslutning på FSA 500.
3.5.4 LED-displays
LED A: Statusvisning
Status LED A
Mørk FSA 500 slukket.
Lyser rødt FSA 500 starter.
Blinker
hvidt
(1 Hz)
FSA 500 tændt, men endnu ikke driftsklar.
Ingen dataforbindelse til pc/laptop.
Blinker
grønt
(1 Hz)
FSA 500 driftsklar.
Dataforbindelse til pc/laptop oprettet via
USB-forbindelse.
Blinker blåt
(1 Hz)
FSA 500 driftsklar.
Dataforbindelse til pc/laptop oprettet
via Bluetooth.
Blinker
rødt
(4 Hz)
Firmwarefejl.
FSA 500 ikke driftsklar.
LED B: Visning af ladetilstand
Status LED B Foranstaltning
Mørk Ingen ekstern spæn-
dingsforsyning til-
sluttet. Spændings-
forsyning via batteri.
-
Lyser lilla Ekstern spændingsfor-
syning tilsluttet. Batteri
lades op.
-
Lyser blåt Ekstern spændingsfor-
syning tilsluttet. Batteri
er opladt.
Ekstern spændings-
forsyning kan fjernes.
Lyser rødt Ekstern spændingsfor-
syning tilsluttet.
Mulig årsag til fejl:
R Batteritemperatur
> 45 °C
R Batteri ikke tilsluttet
R Batteri defekt
R Stik defekt
Kontrollér batteri og stik.
Lad FSA 500 køle af.
3.5.5 Fjernudløser
Tasterne på fjernudløseren kan udløse start-softkey (F3)
eller stop-softkey (F4) i FSA 500 CompacSoft [plus]-soft-
waren.
1
3
2
1 684 463 828
BOSCH
30V
459903-041_Ko
Fig. 3: Fjernudløser (1 684 463 828)
1 Trykknapper
2 Aflastning
3 Tilslutningsbøsning til FSA 500
i For tilslutning, se Fig. 2, Pos. 6.
