Bosch FSA 500 User Manual

1 689 989 115 2013-08-30| Robert Bosch GmbH
Descrição do produto | FSA 500 | 115 pt
3.5.3 Painel de conexão FSA 500
PERIGO – Perigo de descarga elétrica devi-
do a tensão de medição muito alta!
As medições de tensão acima de
60VDC/30VAC/42VACpeak com os cabos
de medição múltipla CH1/CH2 causam feri-
mentos, falha cardíaca ou morte por descarga
elétrica.
¶ Não medir tensões de rede ou semelhantes
com os cabos de medição múltipla CH1/CH2.
10
9
87
6
5
4
321
459903-02_Ko
11

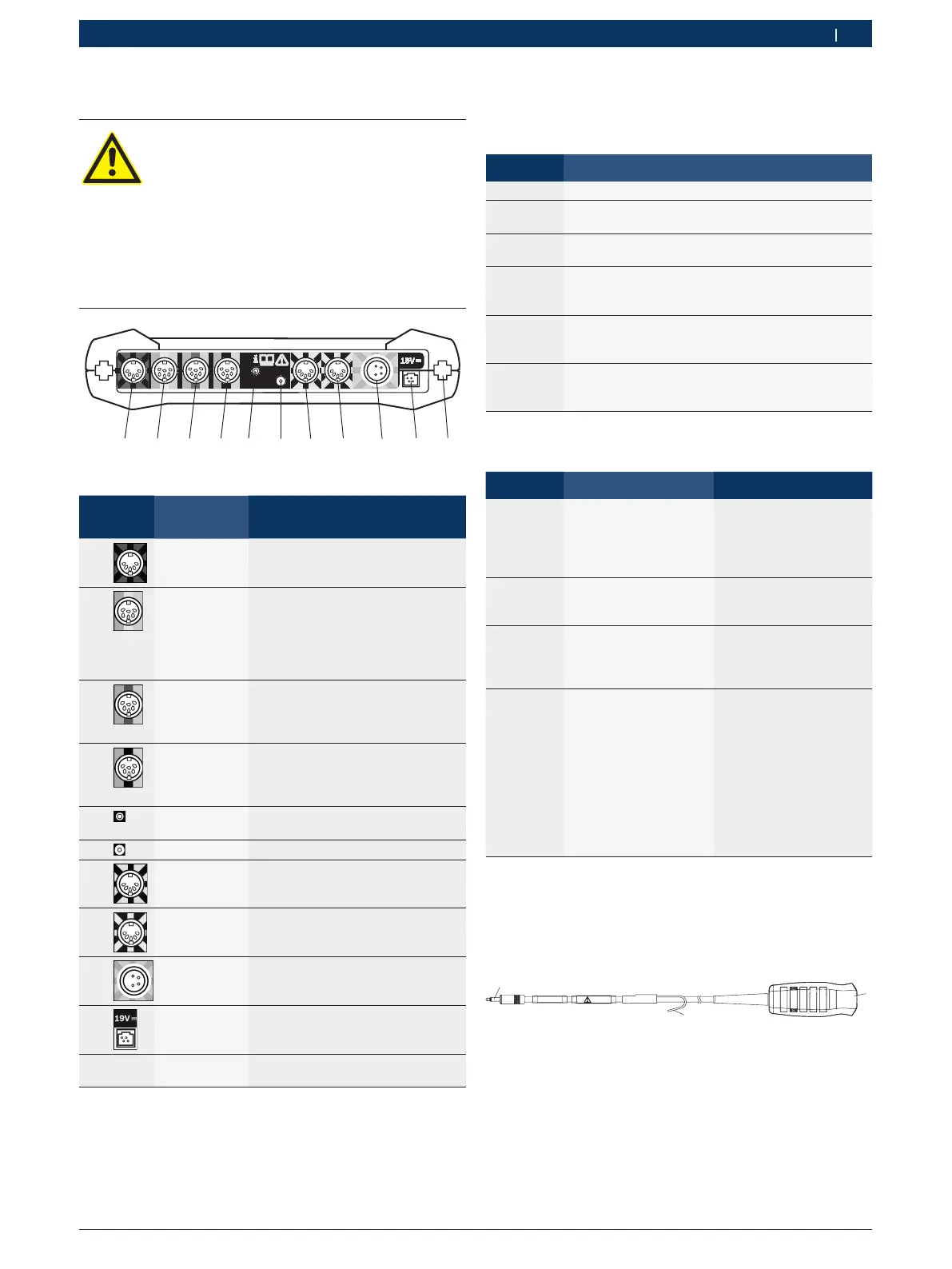

Fig. 2: Painel de conexão FSA 500 (de baixo)
Posição Identificação
por cor
Conexão
2)
1 Vermelho/
preto
Cabo de ligação B+/B‒
(cabo de ligação B‒ para massa do
veículo)
2 Verde ou
branco ou
amarelo
Sensor de medição secundário ou
pinça de corrente 30 A ou pinça de
corrente 1000 A ou cabo adapta-
dor 1 681 032 098 com sensor da
pressão do líquido (ambas as pe-
ças são acessórios especiais)
3 Verde ou ver-
melho ou
amarelo
Cabo de medição múltipla CH2 ou
cabo de medição com divisor de
tensão ou pinça de corrente 30 A
ou pinça de corrente 1000 A
4 Verde ou azul
ou amarelo
Cabo de medição múltipla CH1 ou
cabo de medição com divisor de
tensão ou pinça de corrente 30 A
ou pinça de corrente 1000 A
5 - Acoplamento com mangueira
(medição da pressão do ar)
6 - Disparador remoto
7 Branco/preto Pinça Trigger ou cabo adaptador
1 684 465 513 para sensor tipo
pinça
1)
8 Azul/branco Sensor da temperatura do óleo,
sensor infravermelho de tempera-
tura do ar (acessórios especiais)
9 Amarelo/
verde
Cabo de ligação do primário
(UNI 2)
10 - Ligação do alimentador
11 - - Conexão para estação de carrega-
mento (acessório especial)
1)
No caso de medição de rotações com sensor tipo pinça, o cabo
adaptador 1 684 465 513 tem de ser sempre ligado entre a
tomada de ligação FSA 500 (Pos.7) e os cabos de ligação para
o sensor tipo pinça.
2) As identificações coloridas nos cabos de ligação remetem para a
ligação correta no FSA 500.
3.5.4 Indicadores LED
LED A: indicação de estado
Status LED A
Escuro FSA 500 desligado.
Acende-se
a vermelho
FSA 500 se inicia.
Pisca bran-
co (1 Hz)
FSA 500 ligado, mas ainda não operacional.
Sem ligação de dados ao PC/laptop.
Pisca verde
(1 Hz)
O FSA 500 está operacional.
Foi estabelecida a ligação de dados ao PC/laptop
através da ligação USB.
Pisca azul
(1 Hz)
O FSA 500 está operacional.
Foi estabelecida a ligação de dados ao PC/laptop
através de bluetooth.
Pisca
vermelho
(4 Hz)
Erro de firmware.
FSA 500 não operacional.
LED B: indicação do estado de carga
Status LED B Medida
Escuro Não está ligada nenhu-
ma alimentação de ten-
são externa. Alimenta-
ção de tensão mediante
acumulador.
-
Acende-se
a violeta
Alimentação de tensão
externa ligada. O acu-
mulador é carregado.
-
Acende-se
a azul
Alimentação de ten-
são externa ligada. O
acumulador está carre-
gado.
A alimentação de tensão
externa pode ser desli-
gada.
Acende-se
a vermelho
Alimentação de tensão
externa ligada.
Possível causa da falha:
R Temperatura do acu-
mulador > 45 °C
R Acumulador não
ligado
R Acumulador com
defeito
R Conector com
defeito
Checar o acumulador
e o conector.
Deixar arrefecer
o FSA 500.
3.5.5 Disparador remoto
Com o botão do disparador remoto é possível acionar
a Softkey Start (F3) ou a Softkey Stop (F4) no software
FSA 500 CompacSoft [plus].
1
3
2
1 684 463 828
BOSCH
30V
459903-041_Ko
Fig. 3: Disparador remoto (1 684 463 828)
1 Botão
2 Alívio do esforço de tracção
3 Ligação de encaixe para FSA 500
i Ligação, ver Fig. 2, Pos. 6.
