Productbeschrijving | FSA 500 | 99 nl
3.4 Speciale toebehoren
Informatie over speciale toebehoren, zoals bijv. voer-
tuigspecifieke verbindingskabels, overige meetleidingen
en verbindingleidingen, is verkrijgbaar bij uw Bosch
dealer.
3.5 Beschrijving van het apparaat
FSA 500 bestaat uit de meeteenheid met interne ac-
cuvoorziening, een netadapter met netverbindingskabel
voor de voeding van de meeteenheid en voor het laden
van de interne accu. Voor de aansluiting aan pc/laptop
wordt de USB-verbindingskabel of de Bluetooth-USB-
adapter gebruikt. Bovendien worden er verschillende
sensorleidingen voor de registratie van de meetwaar-
den meegeleverd.
GEVAAR – Struikelgevaar bij transport en
meetwerkzaamheden met de FSA 500 en de
sensorleidingen!
Bij transport en meetwerkzaamheden bestaat
door sensorleidingen een verhoogd struikel-
gevaar.
¶ Sensorleidingen altijd voor een transport
verwijderen!
¶ Leg de sensorleidingen zo dat niemand
erover kan struikelen.
GEVAAR – gevaar voor letsel door ongecon-
troleerd sluiten van de motorkap!
Bij aan de motorkap opgehangen FSA 500 be-
staat gevaar voor letsel door ongecontroleerd
sluiten van de niet stabiel vergrendelde motor-
kap of door te zwakke gasdrukveren, die het
extra gewicht van de FSA 500 en de aangeslo-
ten leidingen niet kunnen houden.
¶ Geopende motorkap op veilige positie
controleren.
! FSA 500 kan bij onvakkundige bevestiging worden
beschadigd (bijv. door op de bodem vallen). Daarom
kan materiaalschade niet worden uitgesloten.

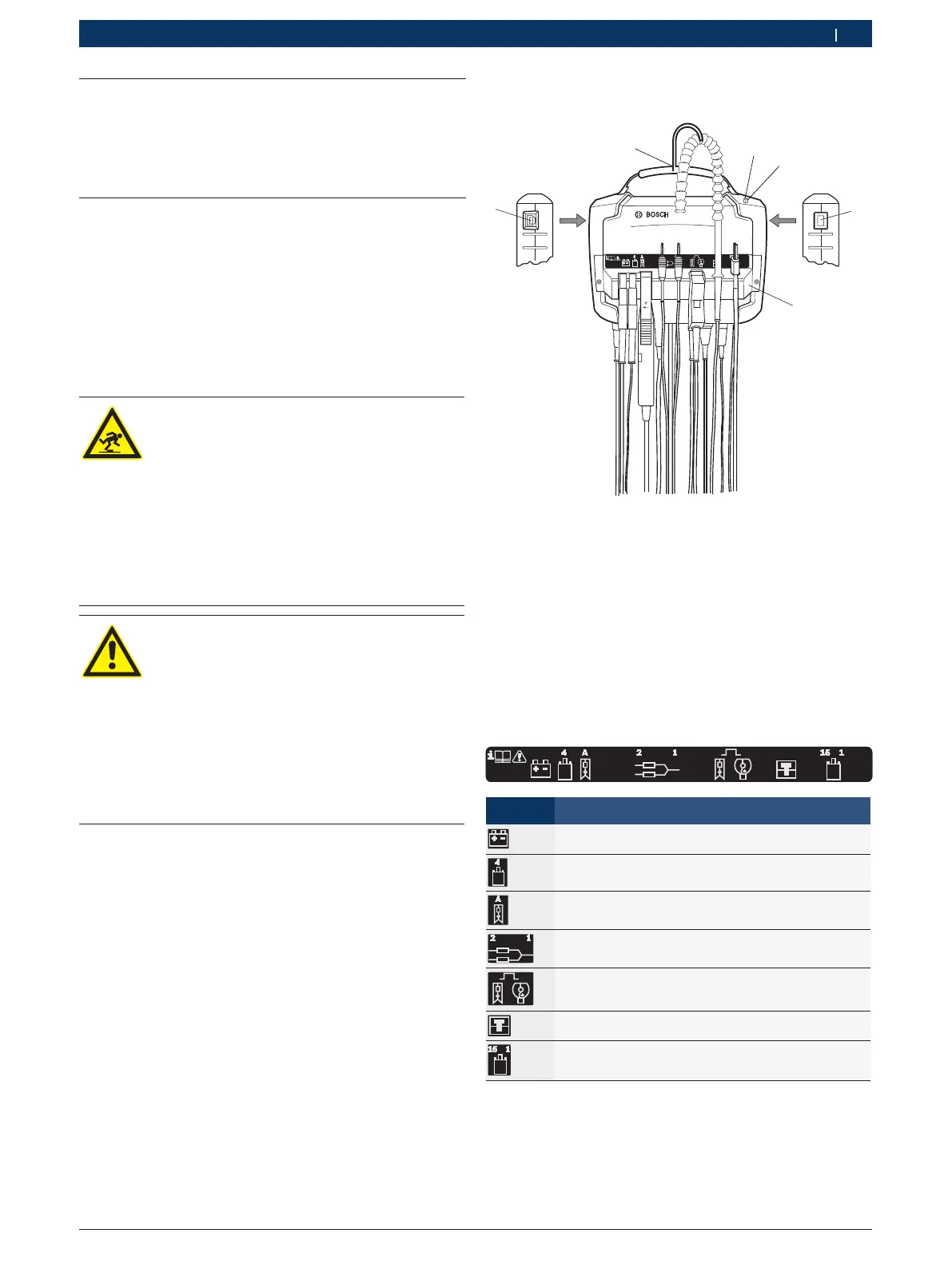

3.5.1 Vooraanzicht FSA 500
421A
FSA
Powered by
500
ESI[tronic]
2
3
4
5
1
Fig. 1: Vooraanzicht FSA 500
1 Draagriem met haak
2 LED A: statusindicatie
3 LED B: laadindicatie
4 Aan-/uitschakelaar
5 Sensorhouder
6 USB-aansluiting
In de sensorhouder kunnen de verschillende sensor-
verbindingskabels worden opgehangen.
3.5.2 Symbolen van de sensor-verbindingskabels
Symbool Sensor
Aansluitkabel B+/B–
Secundair-meetwaardegever
Stroomtang
Multi-meetleiding CH1 en CH2 of
Meetkabel met spanningsverdele
Triggertang of adapterkabel voor klemsensor
Temperatuursensor
Primaire aansluitleiding (UNI 2)
