Descripción del producto | FSA 500 | 55 es

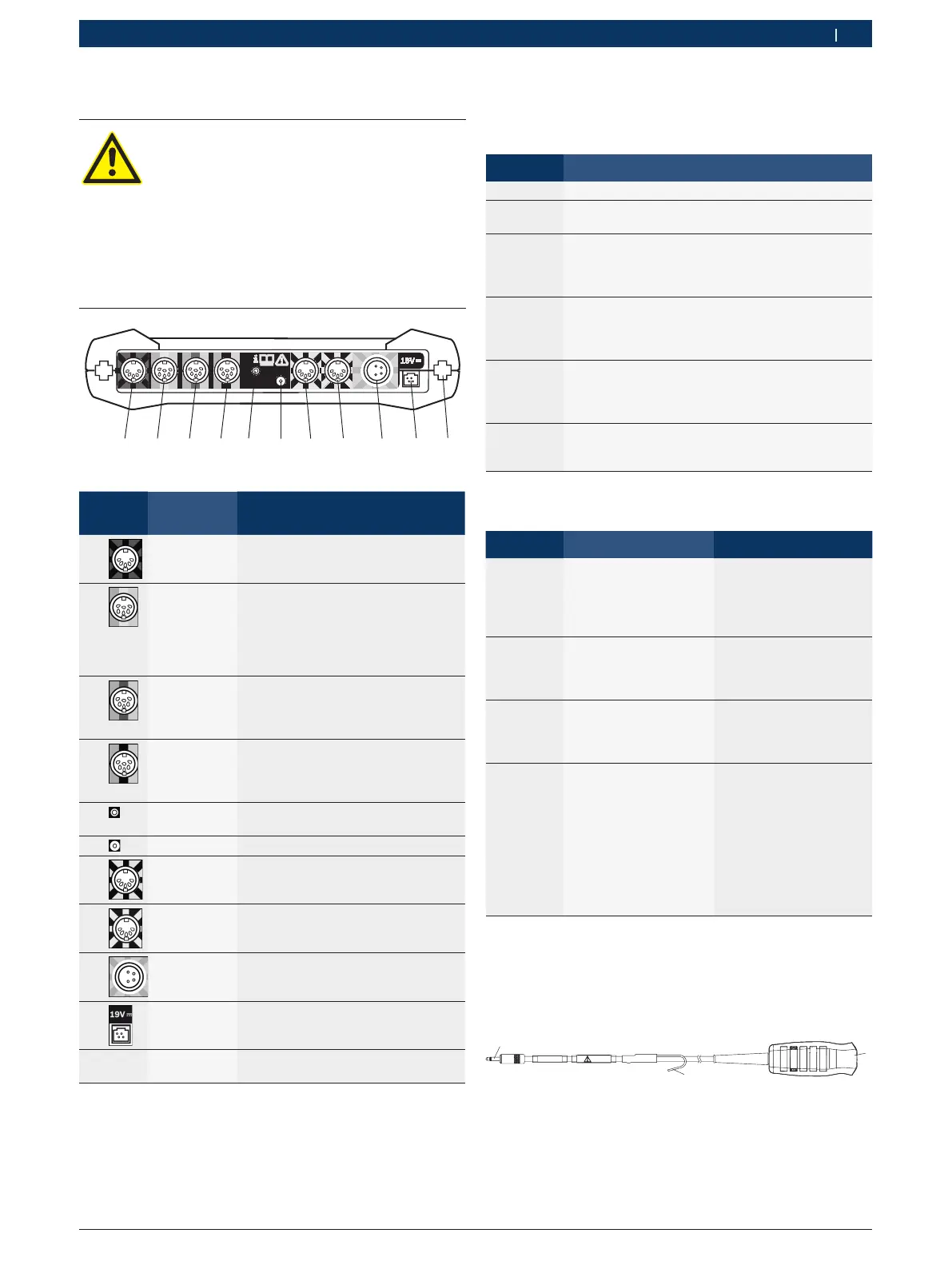

3.5.3 Regleta de conexión FSA 500
PELIGRO – ¡Peligro de descarga eléctrica de-
bido a tensión de medición demasiado alta!
Las mediciones de tensión mayor de
60VDC/30VAC/42VACpeak con cables múlti-
ples de medición CH1/CH2 causan lesiones,
fallo cardíaco o incluso la muerte a causa de
descargas eléctricas.
¶ Con cables de medición Multi CH1 / CH2 no
medir tensiones de red o tensiones similares.
10
9
87
6
5
4
321
459903-02_Ko
11
Fig. 2: Regleta de conexión FSA 500 (desde abajo)
Posición Identifica-
ción de color
Conexión
2)
1 Rojo/negro Conexión B+/B‒ (conexión B‒ para
masa del vehículo)
2 Verde o blan-
co o amarillo
Transmisor de valores secundarios o
pinzas de corriente 30 A o pinzas de
corriente 1000A o cable adaptador
1 681 032 098 con sensor de pre-
sión de líquidos (ambas piezas como
accesorios especiales)
3 Verde o rojo
o amarillo
Cable múltiple de medición CH2 o
cable de medición con divisor de
tensión o pinzas de corriente de
30A o pinzas de corriente de 1000A
4 Verde o azul
o amarillo
Cable múltiple de medición CH1 o
cable de medición con divisor de
tensión o pinzas de corriente de
30A o pinzas de corriente de 1000A
5 - Acoplamiento con tubo flexible (me-
dición de presión del aire)
6 - Activador a distancia
7 Blanco/negro Pinza de disparo o cable adaptador
1 684 465 513 para captador de pinza
1)
8 Azul/blanco Sensor de temperatura del aceite,
de temperatura del aire y de tempe-
ratura IR (accesorios especiales)
9 Amarillo/
verde
Cable de conexión primario (UNI2)
10 - Conexión de la fuente de
alimentación
11 - - Conexión para la estación de carga
(accesorios especiales)
1)
Para la medición del número de revoluciones con captador de
pinza, el cable adaptador 1 684 465 513 tiene que estar siempre
conectado entre el casquillo de empalme FSA 500 (Pos.7) y las
conexiones del captador de pinza.
2)
Las identificaciones de color en los cables de conexión hacen
referencia a la correcta conexión en el FSA 500.
3.5.4 Indicaciones LED
LED A: indicación de estado
Estado LED A
Apagado FSA 500 desconectado.
Encendido
en rojo
FSA 500 arranca.
Parpadea
en blanco
(1 Hz)
FSA 500 encendido, pero aún no listo
para el servicio.
Sin conexión de datos hacia el PC/ ordenador
portátil.
Parpadea
en verde
(1 Hz)
FSA 500 listo para funcionar
Se ha establecido la conexión de datos hacia con
el PC/ordenador portátil a través de la conexión
USB.
Parpadea
en azul
(1 Hz)
FSA 500 listo para funcionar
Se ha establecido la conexión de datos hacia con
el PC/ordenador portátil a través de la conexión
USB.
Parpadea
en rojo
(4 Hz)
Error de firmware.
FSA 500 no está disponible.
LED B: indicación del estado de carga
Estado LED B Medida
Apagado No hay conectada
ninguna alimentación
de tensión externa. Ali-
mentación de tensión
mediante batería.
-
Encendido
en violeta
Conectada la alimenta-
ción de tensión exter-
na. La batería está
cargando.
-
Encendido
en azul
Conectada la alimenta-
ción de tensión exter-
na. La batería está
cargada.
Se puede retirar la
alimentación de tensión
externa.
Encendido
en rojo
Conectada la alimenta-
ción de tensión
externa.
Posible causa de la
avería:
R Temperatura de la
batería > 45 °C
R Batería no conectada
R Batería defectuosa
R Conector defectuoso
Comprobar la batería
y el conector.
Dejar que FSA 500 se
enfríe.
3.5.5 Activador a distancia
La tecla programable de inicio (F3) o la de parada (F4)
se pueden activar con la tecla del activador a distancia
en el software FSA 500 CompacSoft [plus].
1
3
2
1 684 463 828
BOSCH
30V
459903-041_Ko
Fig. 3: Activador a distancia (1 684 463 828)
1 Pulsador
2 Descarga de tracción
3 Conexión por enchufe hacia FSA 500
i Conexión ver Fig. 2, Pos. 6.
