40 | FSA 500 | Description du produitfr
3.5.3 Réglette de raccordement du FSA 500
DANGER – Danger d’électrocution par une
tension de mesure trop élevée !
Avec les câbles de mesures Multi CH1/
CH2, mesurer des tensions supérieures à
60VDC/30VAC/42VACpeak risque d'entraî-
ner des blessures, des défaillances car-
diaques ou la mort par électrocution.
¶ Ne pas utiliser les câbles de mesure Multi
CH1 / CH2 pour mesurer des tensions
secteur ou des tensions similaires.
10
9
87
6
5
4
321
459903-02_Ko
11

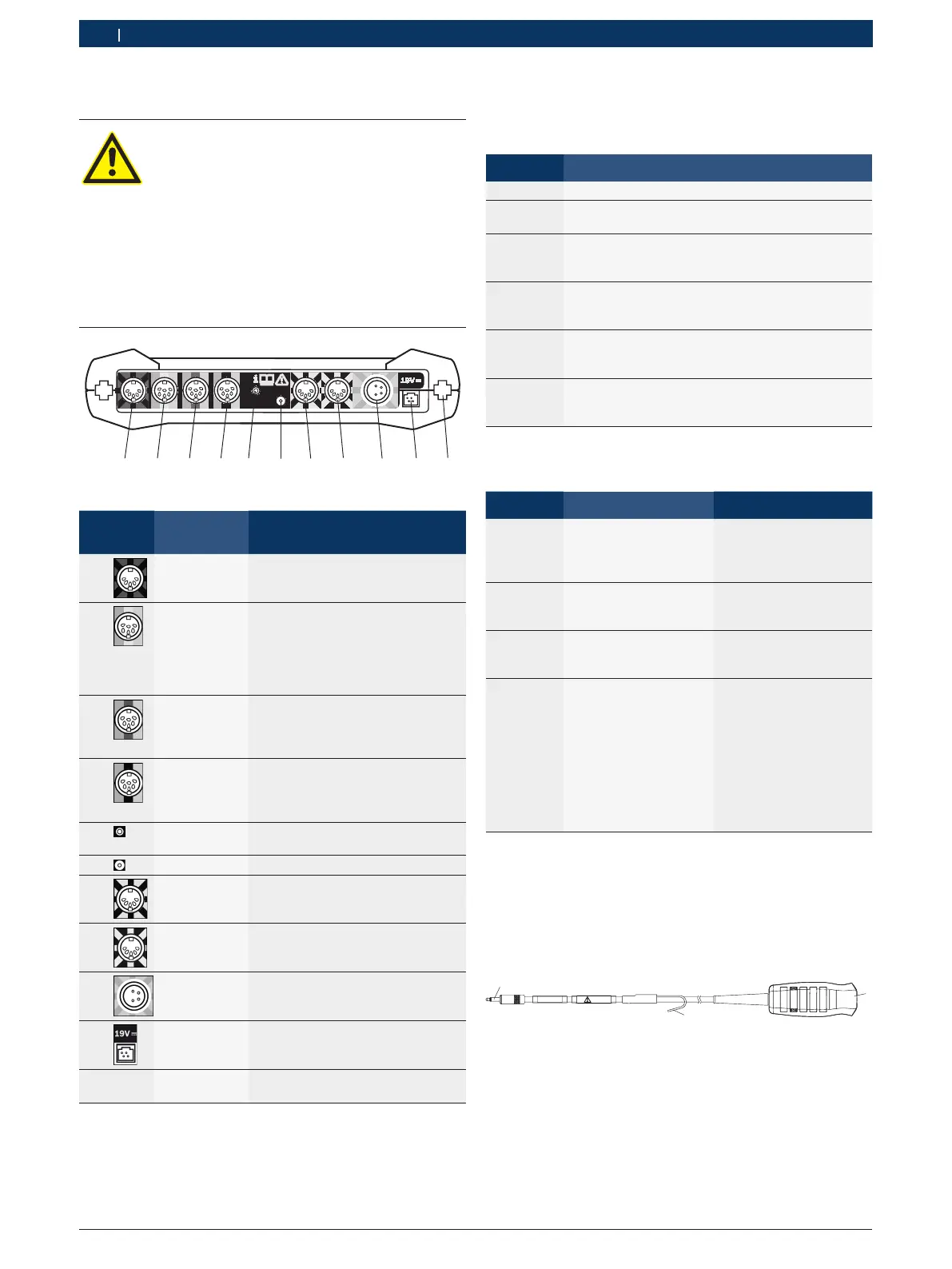

Fig. 2: Réglette de raccordement FSA 500 (vue de dessous)
Position Code de
couleur
Raccordement
2)
1 Rouge/noir Câble de raccordement B+/B‒
(câble de raccordement B‒ pour
la masse du véhicule)
2 Vert ou blanc
ou jaune
Capteur de mesures secondaire
ou pince ampèremétrique 30 A
ou 1000 A ou câble adaptateur
1681032098 avec capteur de
pression de liquide (les deux pièces
sont des accessoires spéciaux)
3 Vert ou rouge
ou jaune
Câble de mesure Multi CH2 ou câble
de mesure avec diviseur de tension
ou pince ampèremétrique 30A ou
pince ampèremétrique 1000A
4 Vert ou bleu
ou jaune
Câble de mesure Multi CH1 ou câble
de mesure avec diviseur de tension
ou pince ampèremétrique 30A ou
pince ampèremétrique 1000A
5 - Raccord avec tuyau flexible
(mesure de pression de l’air)
6 - Déclencheur à distance
7 Blanc/noir Pince de déclenchement ou câble
adaptateur 1 684 465 513 pour
capteur à serrage
1)
8 Bleu/blanc Capteur de température d'huile,
sonde de température d'air et IR
(accessoire spécial)
9 Jaune/vert Câble de raccordement primaire
(UNI 2)
10 - Connexion pour bloc secteur
11 - - Connexion pour chargeur
(accessoire spécial)
1)
Pour la mesure du régime avec le capteur à serrage, le câble adapta-
teur 1 684 465 513 doit toujours être relié entre la prise du FSA 500
(Pos.7) et les câbles de raccordement pour le capteur à serrage.
2)
Les couleurs sur les câbles de raccordement renvoient au raccor-
dement correct au niveau du FSA 500.
3.5.4 Indicateurs à LED
LED A: indicateur d’état
Etat LED A
Eteinte FSA 500 à l’arrêt.
Allumée
en rouge
Le FSA 500 démarre.
Clignote
en blanc
(1 Hz)
FSA 500 allumé mais pas encore opérationnel.
Pas de liaison avec le PC ou l’ordinateur portable.
Clignote
en vert
(1 Hz)
FSA 500 opérationnel.
Liaison avec le PC ou l’ordinateur portable établie
par USB.
Clignote
en bleu
(1 Hz)
FSA 500 opérationnel.
Liaison avec le PC ou l’ordinateur portable établie
par Bluetooth.
Clignote
en rouge
(4 Hz)
Erreur du progiciel.
FSA 500 pas opérationnel.
LED B: indicateur d’état de charge
Etat LED B Mesure
Eteinte Pas d’alimentation en
tension externe raccor-
dée. Alimentation en
tension par l’accu.
-
Allumée en
violet
Alimentation en ten-
sion externe raccordée.
L’accu se charge.
-
Allumée en
bleu
Alimentation en ten-
sion externe raccordée.
L’accu est chargé.
L’alimentation en
tension externe peut
être débranchée.
Allumée en
rouge
Alimentation en tension
externe raccordée.
Cause de défaut pos-
sible :
R Température de
l’accu > 45 °C
R Accu pas raccordé
R Accu défectueux
R Connecteur défec-
tueux
Contrôler l’accu et le
connecteur.
Laisser le FSA 500
refroidir.
3.5.5 Déclencheur à distance
Avec le bouton-poussoir du déclencheur à distance,
il est possible d'activer les touches programmables
de marche (F3) ou d'arrêt (F4) dans le logiciel
FSA 500 CompacSoft [plus].
1
3
2
1 684 463 828
BOSCH
30V
459903-041_Ko
Fig. 3: Déclencheur à distance (1 684 463 828)
1 Bouton
2 Décharge de traction
3 Connexion pour FSA 500
i Raccordement, voir Fig. 2, Pos. 6.
