Produktbeskrivning | FSA 500 | 85 sv
3.5.3 Anslutningslist FSA 500
FARA – Risk för elektriska stötar genom för
hög mätspänning!
Spänningsmätningar över
60VDC/30VAC/42VACpeak med multi-
mätledningarna CH1/CH2 leder till person-
skador, hjärtstillestånd eller död genom
elektrisk stöt.
¶ Mät inga nätspänningar eller nätliknande
spänningar med Multi-mätledningarna
CH1/ CH2.
10
9
87
6
5
4
321
459903-02_Ko
11

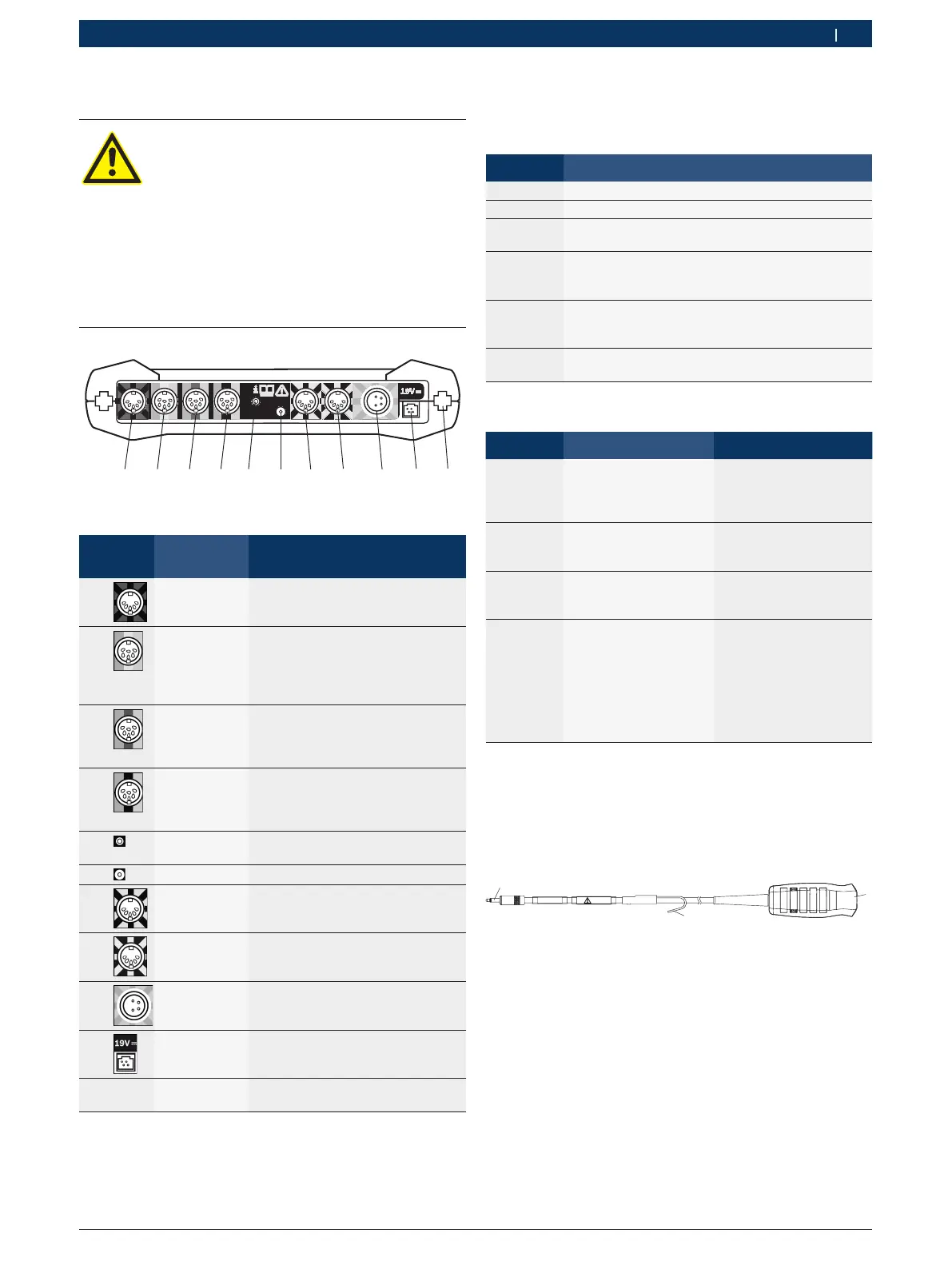

Fig. 2: Anslutningslist FSA 500 (underifrån)
Position Färg-
markering
Anslutning
2)
1 röd/svart Anslutningsledning B+/B‒
(anslutningsledning B‒ för
fordonsstomme)
2 grön eller vid
eller gul
Sekundärmätvärdesgivare eller ström-
tång 30 A eller strömtång 1000 A eller
adapterledning 1681032098 med
vätsketryckmätare (båda delar speci-
altillbehör)
3 grön eller röd
eller gul
Multimätledning CH2 eller mät-
ledning med spänningsdelare el-
ler strömtång 30A eller strömtång
1000A
4 grön eller blå
eller gul
Multimätledning CH1 eller
mätledning med spänningsdelare
eller strömtång 30A eller
strömtång 1000A
5 - Koppling med slangledning
(lufttryckmätning)
6 - Fjärrutlösare
7 vid/svart Triggertång eller adapterledning
1 684 465 513 för klämgivare
1)
8 blå/vid Oljetemperatursensor, luft- och IR-
temperaturgivare (specialtillbehör)
9 gul/grön Primäranslutningsledning (UNI 2)
10 - Nätdonsanslutning
11 - - Anslutning för laddningsstation
(specialtillbehör)
1)
Vid varvtalsmätning med klämgivare måste alltid adapterledning-
en 1 684 465 513 anslutas mellan anslutningsuttaget FSA 500
(Pos.7) och anslutningsledningen för klämgivaren.
2)
Färgmarkeringarna på anslutningsledningarna anger korrekt
anslutning till FSA 500.
3.5.4 LED-indikeringar
LED A: Statusindikering
Status LED A
Mörk FSA 500 från.
Lyser rött FSA 500 startar.
Blinkar vitt
(1 Hz)
FSA 500 tillslagen, men inte driftberedd.
Ingen dataförbindelse till datorn.
Blinkar
grönt
(1 Hz)
FSA 500 driftberedd.
Dataförbindelse till datorn upprättad
via USB-förbindelse.
Blinkar
blått
(1 Hz)
FSA 500 driftberedd.
Dataförbindelse till datorn upprättad
via Bluetooth.
Blinkar rött
(4 Hz)
Firmwarefel.
FSA 500 ej driftberedd.
LED B: Indikering för laddningsstatus
Status LED B Åtgärd
Mörk Ingen extern spännings-
försörjning asluten.
Spännings försörjning
via batteri.
-
Lyser vio-
lett
Extern spännings-
försörjning ansluten.
Batteriet laddas.
-
Lyser blått Extern spännings-
försörjning ansluten.
Batteriet är laddat.
Den externa
spänningsförsörjningen
kan avlägsnas.
Lyser rött Extern spännings-
försörjning ansluten.
Möjlig störningsorsak:
R Batteritemperatur
> 45 °C
R Batteri ej anslutet
R Batteri defekt
R Stickkontakt defekt
Kontrollera batteri och
stickkontakt.
Låt FSA 500 svalna.
3.5.5 Fjärrutlösare
Med tangenten på fjärrutlösaren kan Start-program-
knappen (F3) eller Stopp-programknappen (F4) utlösas
i FSA 500 CompacSoft [plus]-programvaran.
1
3
2
1 684 463 828
BOSCH
30V
459903-041_Ko
Fig. 3: Fjärrutlösare (1 684 463 828)
1 Knapp
2 Dragavlastning
3 Stickanslutning för FSA 500
i Anslutning, se Fig. 2, Pos 6.
