1 689 989 115 2013-08-30| Robert Bosch GmbH
Tuoteseloste | FSA 500 | 129 fi
3.4 Lisätarvikkeet
Lisävarusteita, kuten merkkikohtaisia liitäntäjohtoja ja
muita mittaus- ja liitäntäjohtoja voi tiedustella Bosch-
tavarantoimittajalta.
3.5 Laiteseloste
FSA 500 koostuu mittausyksiköstä yhdysrakenteisella
akulla ja verkkojohdolla varustetusta virtalähteestä,
jolla tuotetaan laitteen tarvitsema toimintajännite sekä
varataan sisäistä akkua. Liitäntä tietokoneeseen / kan-
nettavaan tehdään USB-liitäntäjohdolla tai Bluetooth-
USB-adapterilla. Toimitukseen kuuluu lisäksi joukko
tunnistinjohtoja eri mittauksiin.
VAARA – Kompastumisvaara mittausjohtoi-
hin, kun FSA 500-testeriä siirrellään ja sillä
mitataan!
Laitetta siirreltäessä ja sillä mitattaessa on
suuri vaara kompastua mittausjohtoihin.
¶ Irrota aina mittausjohdot, ennen kuin
siirrät laitetta!
¶ Liitäntäjohdot on vedettävä niin, ettei
niistä ole kompastumisen vaaraa.
VAARA – Tapaturman vaara konepellin sul-
keutuessa hallitsemattomasti!
Konepellin varaan ripustettu FSA 500 voi
aiheuttaa tapaturman vaaran, jos konepelti
sulkeutuu hallitsemattomasti, kun sitä ei ole
lukittu kunnolla auki-asentoon tai sen kaasu-
jouset ovat liian heikot eivätkä jaksa kannattaa
FSA 500:n ja sen mittausjohtojen aiheuttamaa
lisäpainoa.
¶ Katso, että konepelti pysyy varmasti auki.
! Jos FSA 500-testeriä ei kiinnitetä asianmukaisesti,
se voi vioittua (esim. pudota maahan). Se voi johtaa
aineellisiin vaurioihin!
3.5.1 FSA 500 edestä
421A
FSA
Powered by
500
ESI[tronic]
459903-03_Ko
2
3
4
5
1

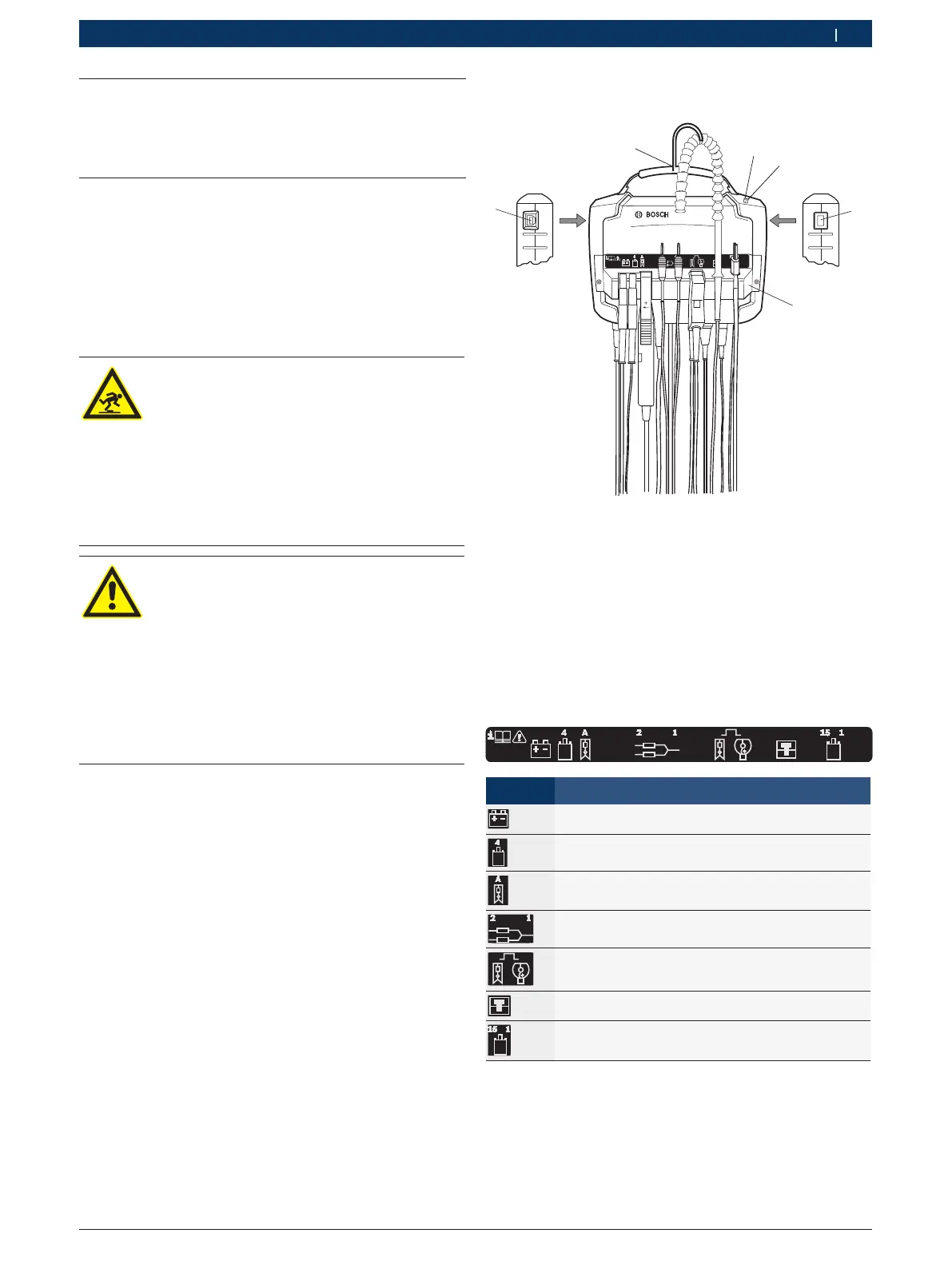

Fig. 1: FSA 500 edestä
1 Kantohihna + koukku
2 LED A: tilanäyttö
3 LED B: varaustilan näyttö
4 ON-/OFF-kytkin
5 Tunnistinteline
6 USB-liitäntä
Tunnistintelineeseen voi ripustaa eri mittausjohtoja.
3.5.2 Tunnistimien liitäntäjohtojen symbolit
Symboli Tunnistin
Liitäntäjohto B+/B–
Yleistoisioadapteri
Virtapihti
Yleismittausjohdot CH1 ja CH2 tai
Mittajohto, jossa jännitteenvakain
Tahdistuspihti tai puristusanturin liitäntäjohto
Lämpötunnistin
Ensiöliitäntäjohto (UNI 2)
