96 | FSA 500 | Gebruikte symbolennl
Afvalverwerking
Afgedankte elektrische en elektronische ap-
paratuur, inclusief leidingen en toebehoren,
alsmede accu’s en batterijen moeten ge-
scheiden van het huisvuil worden afgevoerd
en verwerkt.

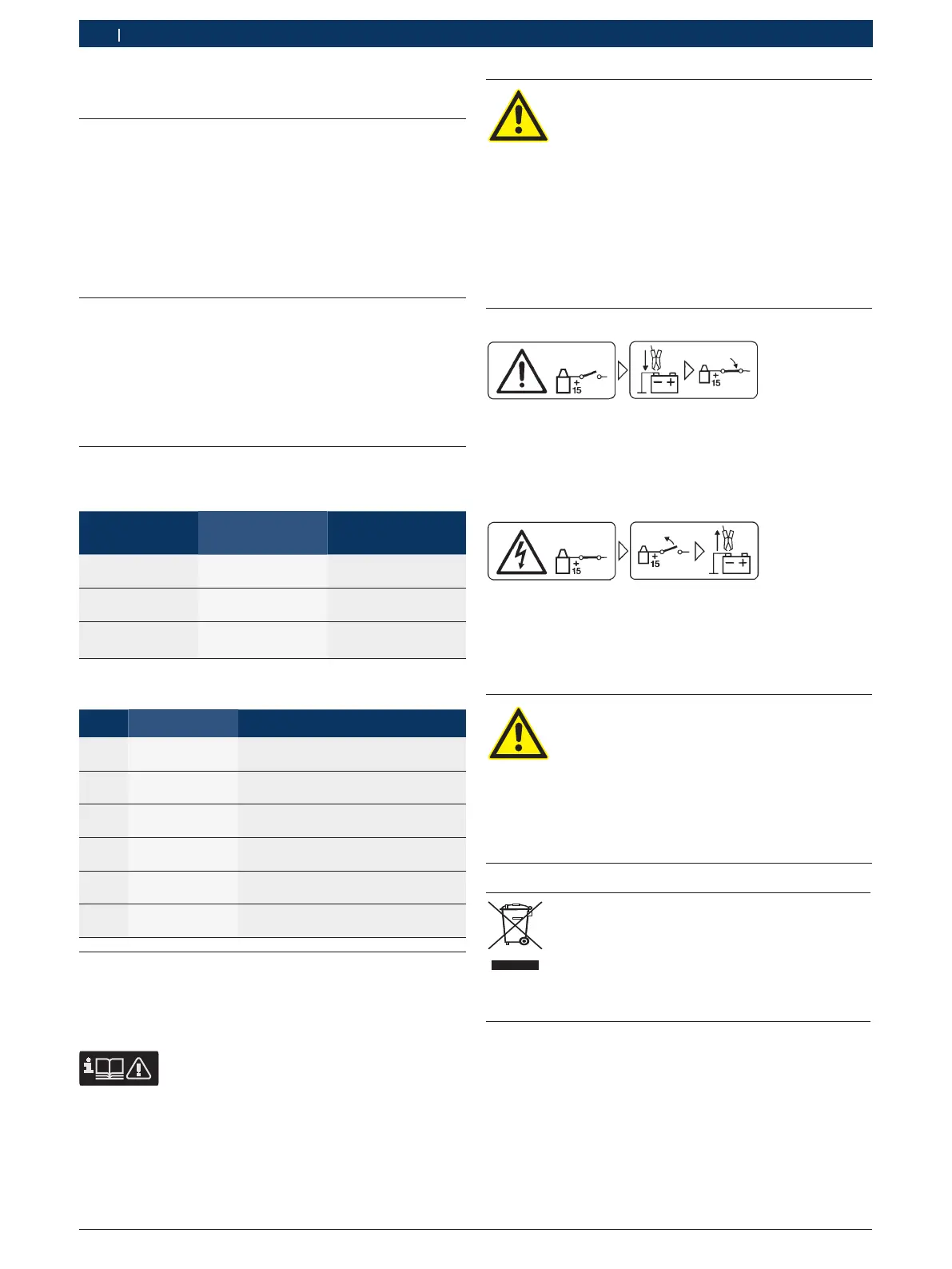

1. Gebruikte symbolen
1.1 In de documentatie
1.1.1 Waarschuwingsaanwijzingen –opbouwenbe-
tekenis
Waarschuwingsaanwijzingen waarschuwen voor gevaren
voor de gebruiker of omstanders. Bovendien beschrij-
ven waarschuwingsaanwijzingen de gevolgen van het
gevaar en de maatregelen om deze te voorkomen. Waar-
schuwingsaanwijzingen hebben de volgende opbouw:
Waar-
schuwings-
symbool
SIGNAALWOORD - Soort en bron van het
gevaar!
Mogelijke gevolgen van het gevaar bij niet-
inachtneming van de vermelde maatrege-
len en aanwijzingen.
¶ Maatregelen en aanwijzingen ter voorko-
ming van gevaar.
Het signaalwoord geeft de waarschijnlijkheid van intre-
den en de ernst van het gevaar bij niet-inachtneming aan:
Signaalwoord Waarschijnlijkheid
van optreden
Ernst van het gevaar
bij niet-inachtneming
GEVAAR Direct dreigend
gevaar
Dood of ernstig
lichamelijk letsel
WAARSCHUWING Eventueel dreigend
gevaar
Dood of ernstig
lichamelijk letsel
VOORZICHTIG Mogelijke gevaarlijke
situatie
Licht lichamelijk let-
sel
1.1.2 Symbolen – Benaming en betekenis
Symb. Benaming Betekenis
!
Let op Waarschuwt voor mogelijke materi-
aalschade.
i
Informatie Instructies voor gebruik en andere
nuttige informatie.
1.
2.
Handeling in meer-
dere stappen
Uit meerdere stappen bestaand
handelingsadvies
e
Handeling
in een stap
Uit een stap bestaand handelings-
advies

Tussenresultaat Binnen een handelingsadvies wordt
een tussenresultaat aangegeven.
"
Eindresultaat Aan het einde van een handelingsadvies
wordt het eindresultaat aangegeven.
1.2 Op het product
! Alle waarschuwingssymbolen op de producten in
acht nemen en deze in leesbare toestand houden.
Deze gebruiksaanwijzing en alle technische documenta-
tie van het testapparaat en de gebruikte componenten
in acht nemen!
GEVAAR – Gevaar voor elektrische schok-
ken door te hoge meetspanning!
Spanningsmetingen groter dan
60VDC/30VAC/42VACpeak met multi-meet-
leidingen CH1/CH2 leiden tot letsel, hartstil-
stand of dood door elektrische schok.
¶ Met multi-meetleidingen CH1 / CH2 geen net-
spanning of soortelijke spanningen meten.
Voorzichtig!
1. De ontsteking uitschakelen.
2. FSA 500 met batterij (B-) of motormassa verbinden.
3. Contact inschakelen.
Voorzichtig!
1. De ontsteking uitschakelen.
2. FSA 500 van batterij (B-) of motormassa afklemmen.
GEVAAR – Gevaar voor elektrische schokken
bij metingen aan het motorvoertuig zonder
verbindingskabel B–!
Metingen zonder aangesloten verbindingska-
bel B - aan voertuigmassa of aan minuspool
van de accu leiden tot letsel, hartstilstand of
dood door elektrische schok.
¶ FSA 500 via verbindingskabel B – met
voertuigmassa of minuspool van de accu
verbinden.
¶ Let op de volgende aansluitvolgorde.
