1 689 989 115 2013-08-30| Robert Bosch GmbH
8 | FSA 500 | Produktbeschreibungde
3.4 Sonderzubehör
Informationen zum Sonderzubehör, wie z. B. fahr-
zeugspezifische Anschlussleitungen, weiteren Mess-
leitungen und Verbindungsleitungen, erhalten Sie von
Ihrem Bosch-Vertragshändler.
3.5 Gerätebeschreibung
FSA 500 besteht aus der Messeinheit mit interner Ak-
kuversorgung, einem Netzteil mit Netzanschlussleitung
zur Versorgung der Messeinheit und zum Aufladen des
internen Akkus. Für den Anschluss an PC/Laptop wird
die USB-Verbindungsleitung oder der Bluetooth-USB-
Adapter verwendet. Zusätzlich werden verschiedene
Sensorleitungen zur Messwerterfassung mitgeliefert.
GEFAHR – Stolpergefahr beim Transport
und Messarbeiten mit FSA 500 und den
Sensorleitungen!
Bei Transport und Messarbeiten besteht
durch Sensorleitungen erhöhte Stolpergefahr.
Sensorleitungen vor einem Transport
immer entfernen!
Sensorleitungen so verlegen, dass ein
Stolpern vermieden wird.
GEFAHR – Verletzungsgefahr durch unkont-
rolliertes Schließen der Motorhaube!
Bei an der Motorhaube eingehängtem FSA 500
besteht Verletzungsgefahr durch unkontrollier-
tes Schließen der nicht stabil arretierten Mo-
torhaube oder durch zu schwache Gasdruckfe-
dern, die das zusätzliche Gewicht des FSA 500
und seiner angeschlossenen Leitungen nicht
halten können.
Geöffnete Motorhaube auf sichere Positi-
on prüfen.
! FSA 500 kann bei nicht sachgemäßer Befestigung
beschädigt werden (z. B. durch Herunterfallen auf
den Boden). Aus diesem Grund sind Sachbeschädi-
gungen nicht auszuschließen!

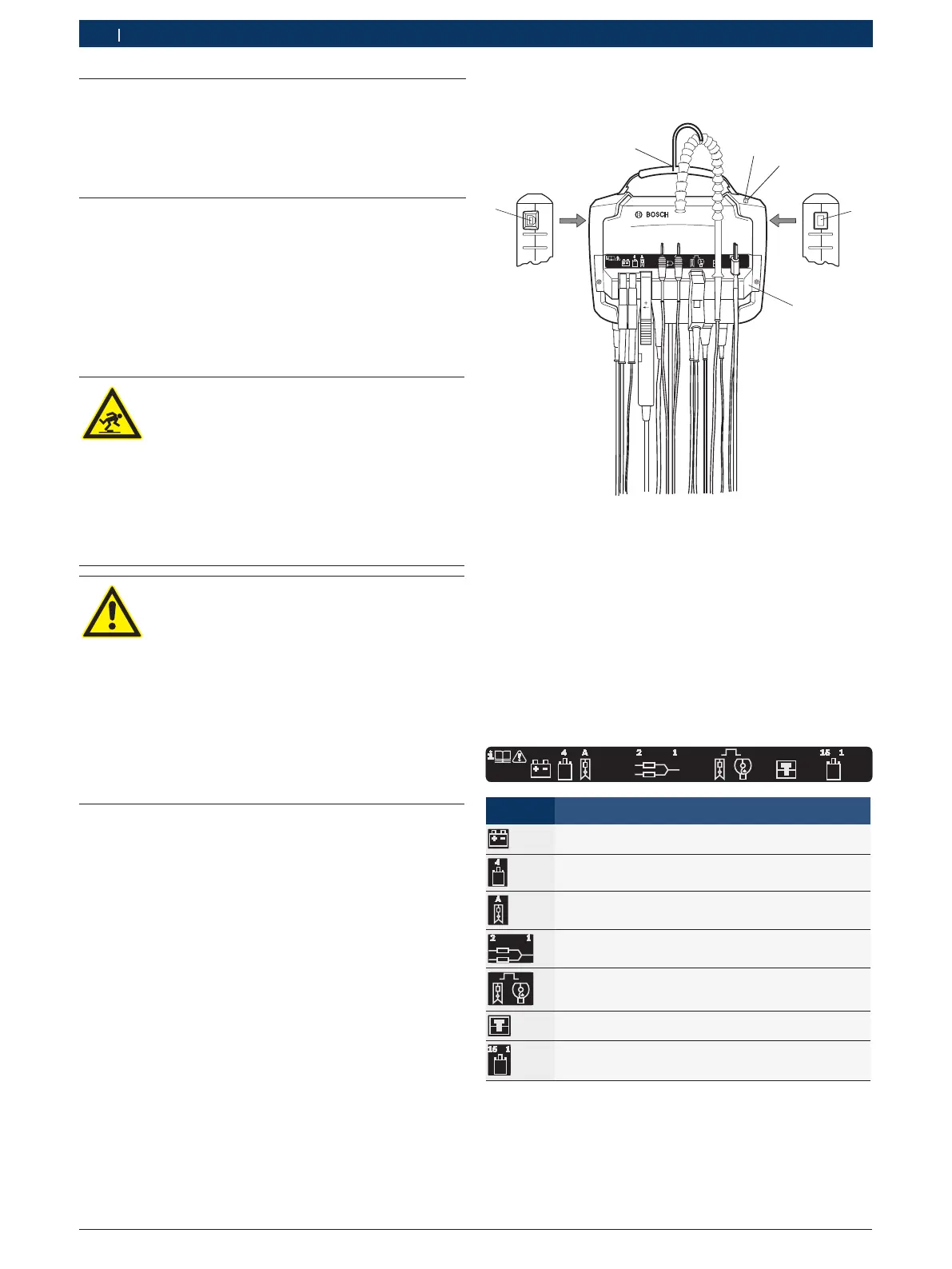

3.5.1 Vorderansicht FSA 500
421A
FSA
Powered by
500
ESI[tronic]
459903-03_Ko
2
3
4
5
6
1
Fig. 1: Vorderansicht FSA 500
1 Trageriemen mit Haken
2 LED A: Statusanzeige
3 LED B: Anzeige für Ladezustand
4 EIN / AUS-Schalter
5 Sensorhalter
6 USB-Anschluss
Am Sensorhalter können die verschiedenen Sensor-
anschlussleitungen eingehängt werden.
3.5.2 Symbole der Sensor-Anschlussleitungen
Symbol Sensor
Anschlussleitung B+/B‒
Universal-Sekundärmesswertgeber
Stromzange
Multi-Messleitung CH1 und CH2 oder
Messleitung mit Spannungsteiler
Triggerzange oder Adapterleitung für Klemmgeber
Temperaturfühler
Primär-Anschlussleitung (UNI 2)
