Bosch SMT 300 - Achteraanzicht; Onderdelenbeschrijving; Woordenlijst

1 689 989 261 2019-04-08| Robert Bosch GmbH
Productbeschrijving | SMT 300 | 139 nl
4.5.5 Achteraanzicht
1
2
3

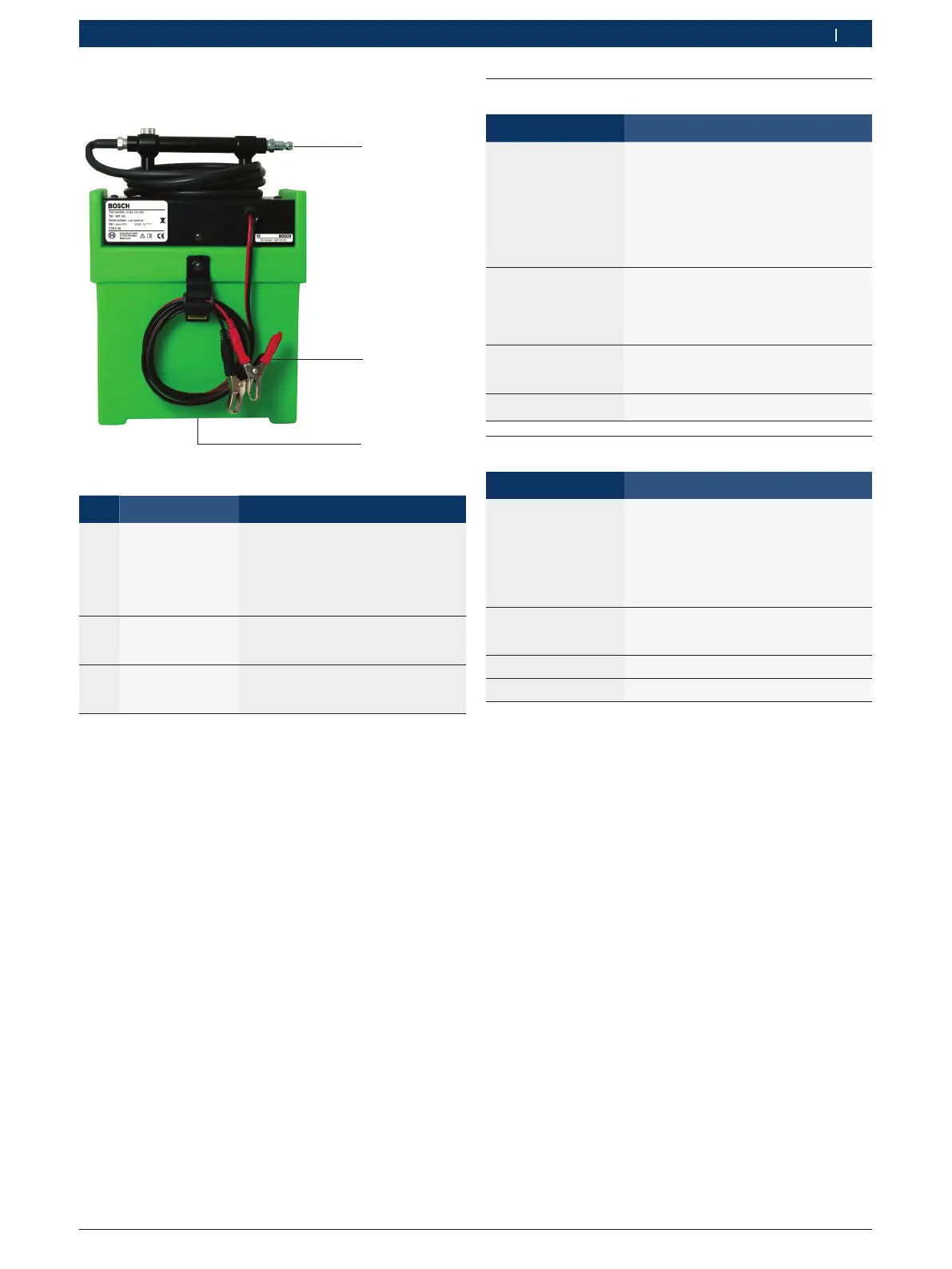

Afb. 4: Achteraanzicht SMT 300
Pos.
Benaming
Functie
1
Persluchtaanslui-
ting of aansluiting
voor fles met in-
ert gas
Voor de aansluiting op de perslucht-
aansluiting in werkplaatsen, voor al-
gemene lekkagecontroles of op inert
gas zoals stikstof of CO
2
bij de con-
trole van een brandstofverdampings-
installatie.
2 Accu-aansluitlei-
ding 12V
(lengte: 2,5m)
Spanningsvoorziening van SMT 300
door voertuigaccu 12V.
3
Interne
filterafvoer
Ter bescherming van het testappa-
raat en van het voertuig tegen lucht-
verontreinigingen in de werkplaats.
Tab. 4: Overzicht van onderdelen en functies (achteraanzicht)
i Dat er af en toe vloeistof uit de interne filterafvoer
(pos.3) wegloopt, is normaal. Een overmatig weg-
lopen wijst erop dat de werkplaatscompressor
geledigd moet worden en/of een eigen filtersysteem
nodig heeft.
! Als de werkplaatscompressor niet droog wordt
gehouden, kan dit tot de vervuiling van SMT 300 en
van het te testen voertuig leiden.
4.6 Onderdelenbeschrijving
Onderdeel Functie
UltraTraceUV®
rookoplossing
De enige door automobielfabrikanten
goedgekeurde, niet besmettende, rook-
producerende UV-kleurstofoplossing.
De chemische samenstelling van de op-
lossing bevat een speciale kleurstof, die
zich op de exacte positie van een lek af-
zet. Een fles (355ml) is voldoende voor
ongeveer 300 volledige cycluscontroles
Kit afsluitdoppen Voor het afdichten van een aanzuiglei-
dingsysteem, om de rook in het systeem,
bv. luchtmassameter-leidingsysteem, voor
een correcte lekkagecontrole vast te hou-
den.
Rookverspreider Voor de lokalisering van lekkages rond-
om de deuren, ramen, het schuifdak en
de bagageruimte.
Multifunctionele lamp zie hfdst.6.1
4.7 Woordenlijst
Benaming Definitie
EVAP Afkorting voor "Evaporative Emission
Control System" (Nederlands "systeem
ter beperking van de verdampingsemis-
sie") en wordt gebruikt om te voorko-
men dat benzinedampen van de brand-
stoftank/het brandstofsysteem in de
atmosfeer terecht komen.
Inert gas Niet brandbaar gas (stikstof, argon,
CO
2
), dat alleen bij bepaalde, weinige
chemische reacties betrokken wordt.
Systeem De te testen eenheid.
UV Afkorting voor ultraviolet.
